RVE MERAK E750组装注意事项和装机过程(四)
2021-06-19
浏览次数 :

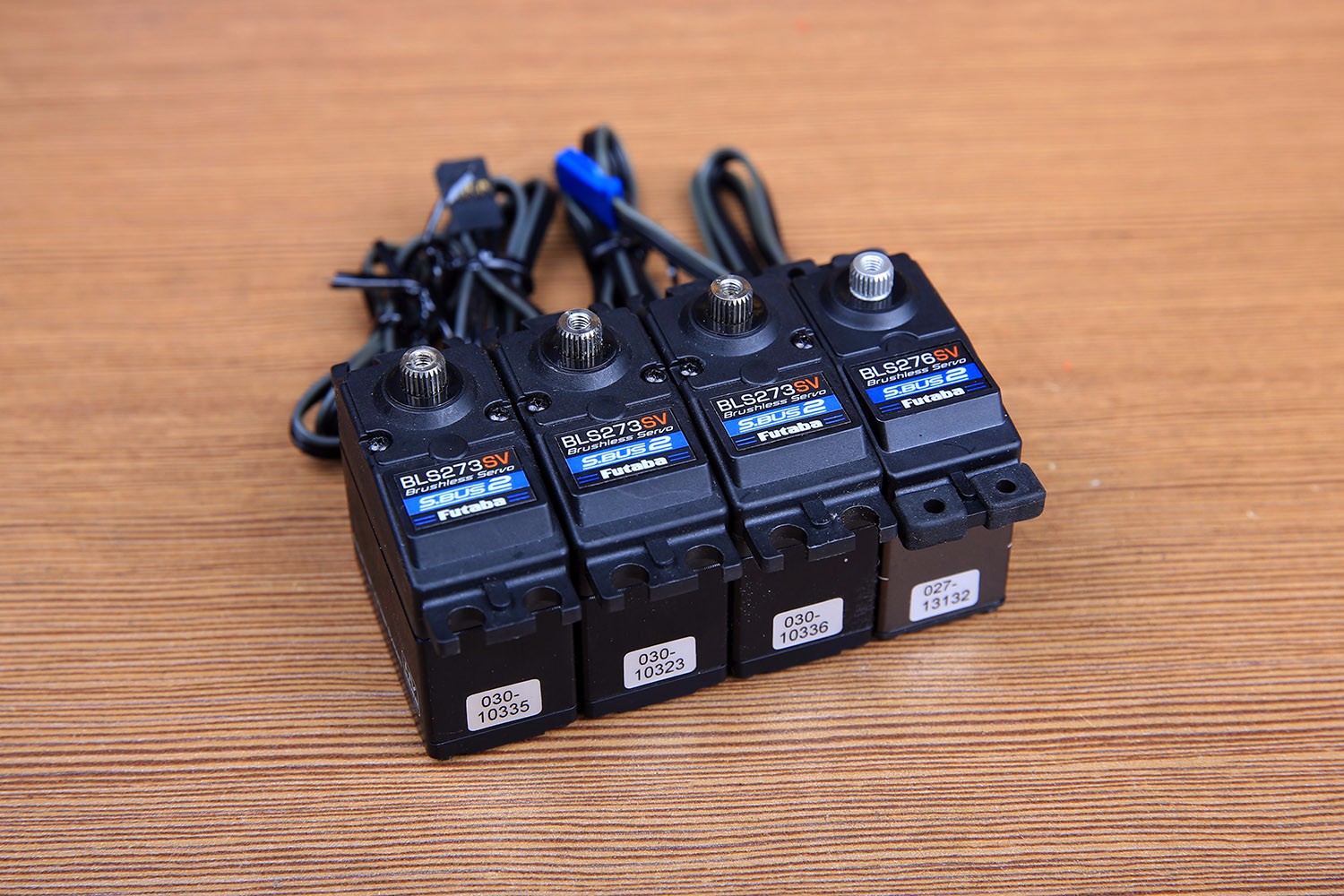

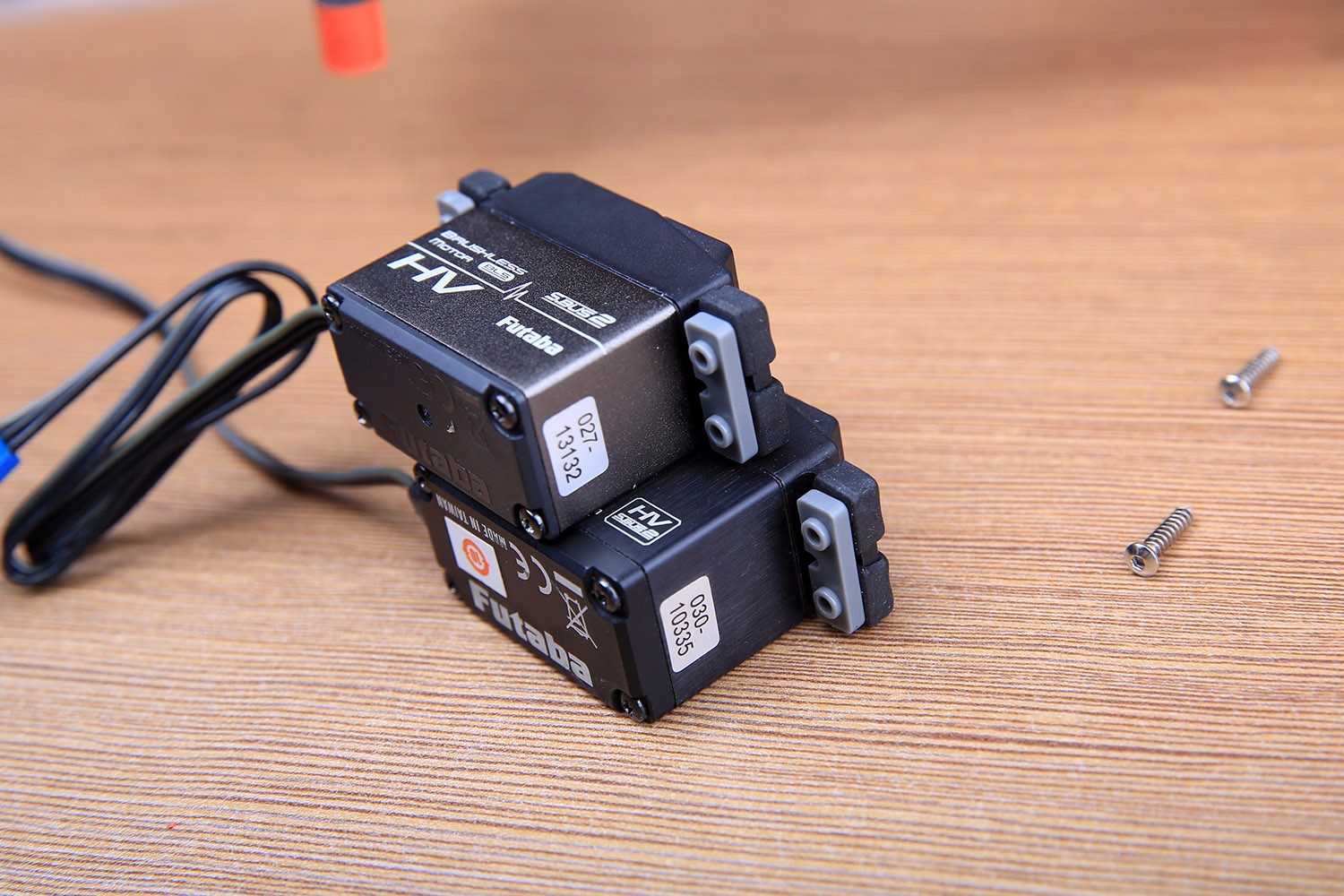

这次我们选用了FUTABA FBL专用舵机 BLS273SV+BLS276SV的组合![329A1500.JPG RVE MERAK E750组装注意事项和装机过程(四)(图1)](/ueditor/net/upload/image/20180918/6367290929934642977188582.JPG)

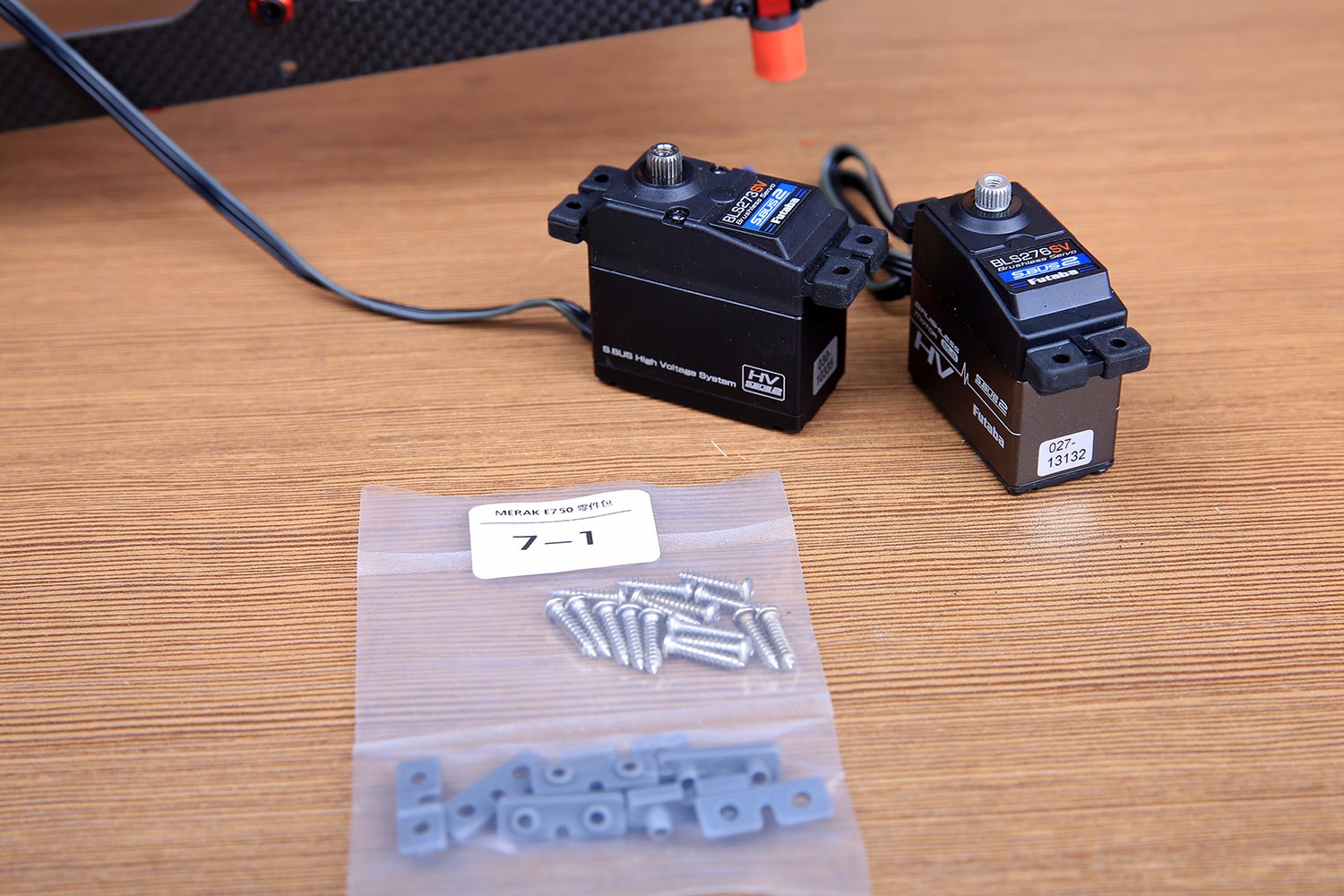

拿出7-1零件包,都是安装舵机用的
![329A1502.JPG RVE MERAK E750组装注意事项和装机过程(四)(图2)](/ueditor/net/upload/image/20180918/6367290929940892971701907.JPG)

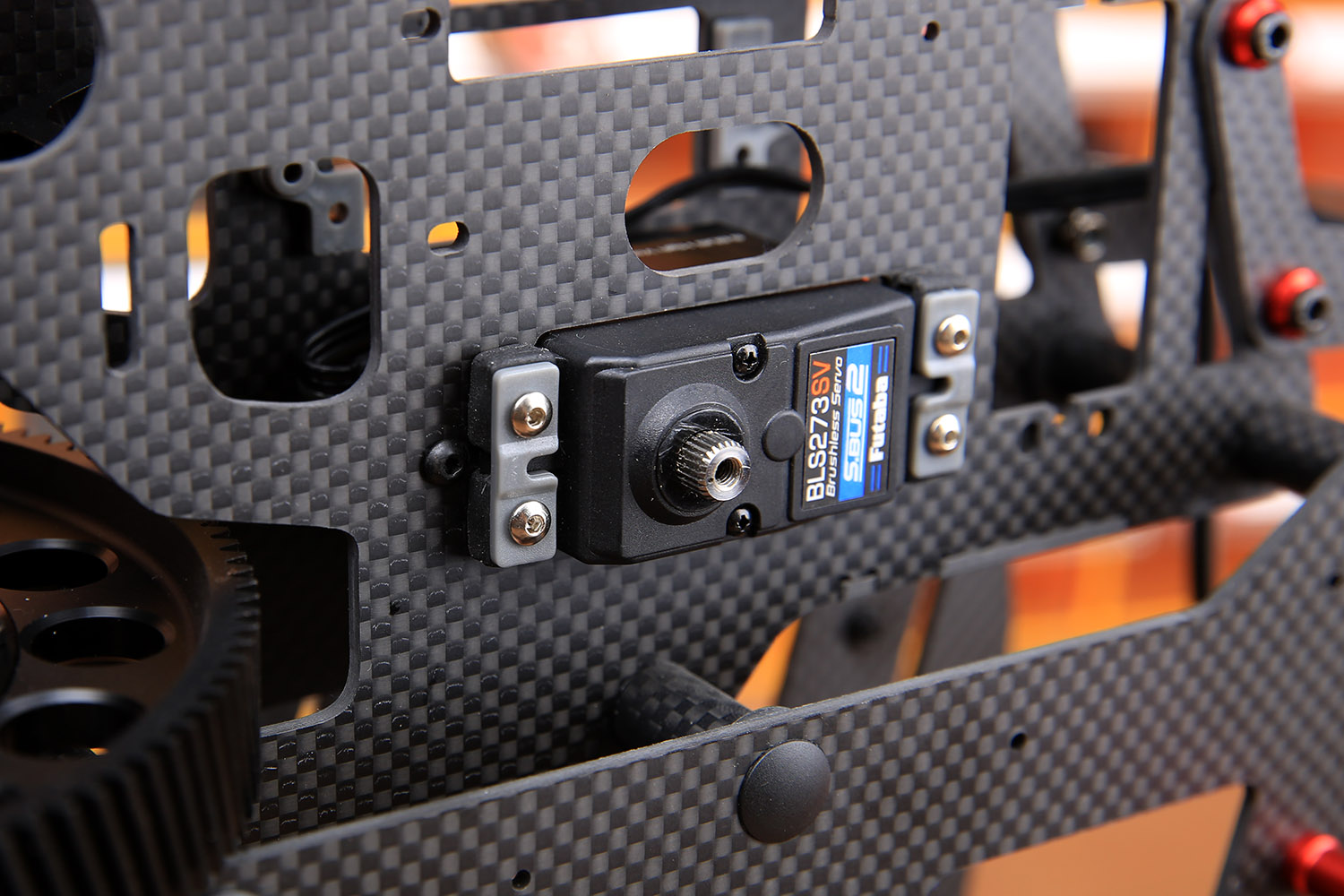

先安装最下面的一颗舵机。记得装垫片用自攻螺丝固定。
![329A1505.JPG RVE MERAK E750组装注意事项和装机过程(四)(图3)](/ueditor/net/upload/image/20180918/6367290929947142979917060.JPG)

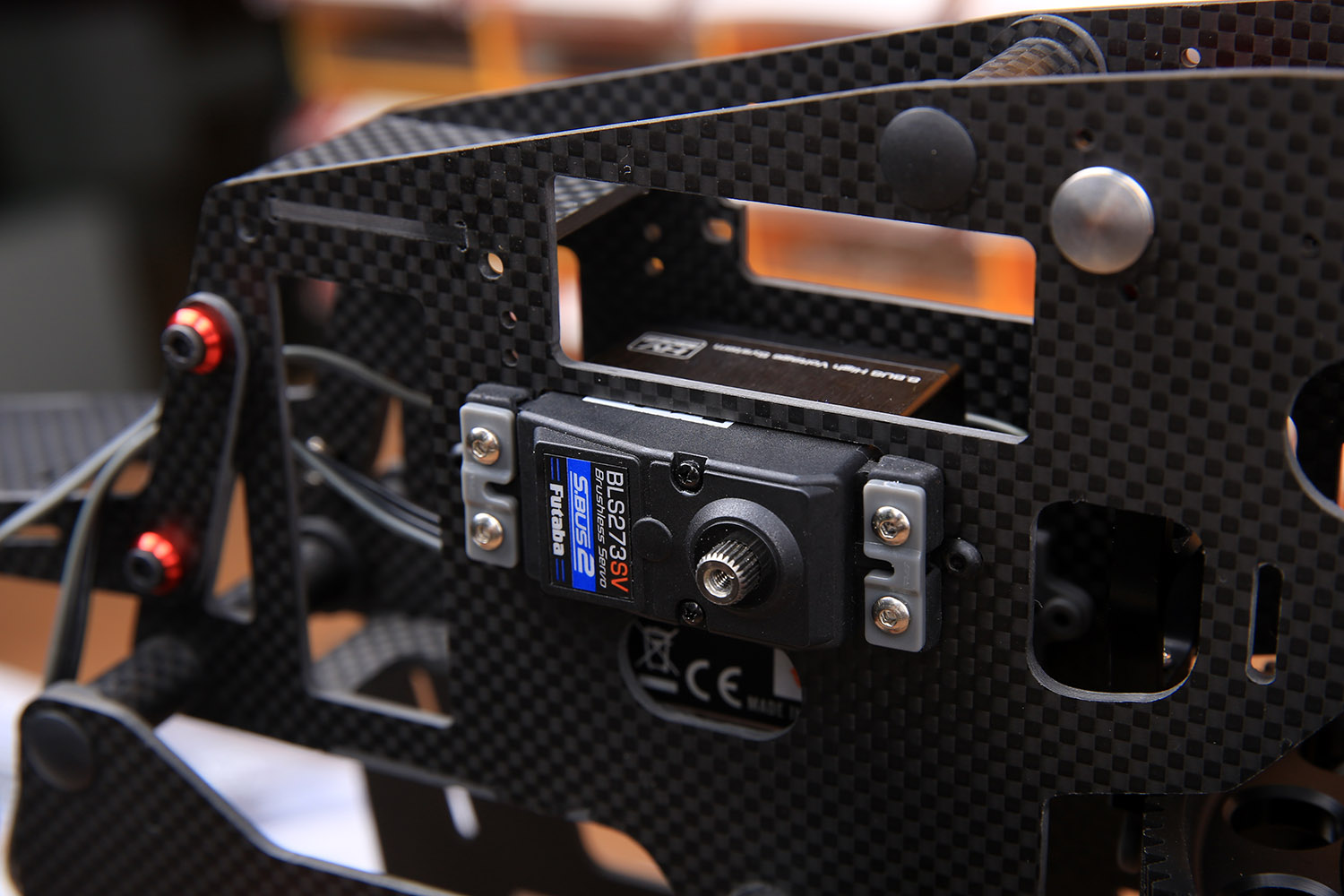

然后是中间舵机。
![329A1506.JPG RVE MERAK E750组装注意事项和装机过程(四)(图4)](/ueditor/net/upload/image/20180918/6367290929942455474931152.JPG)

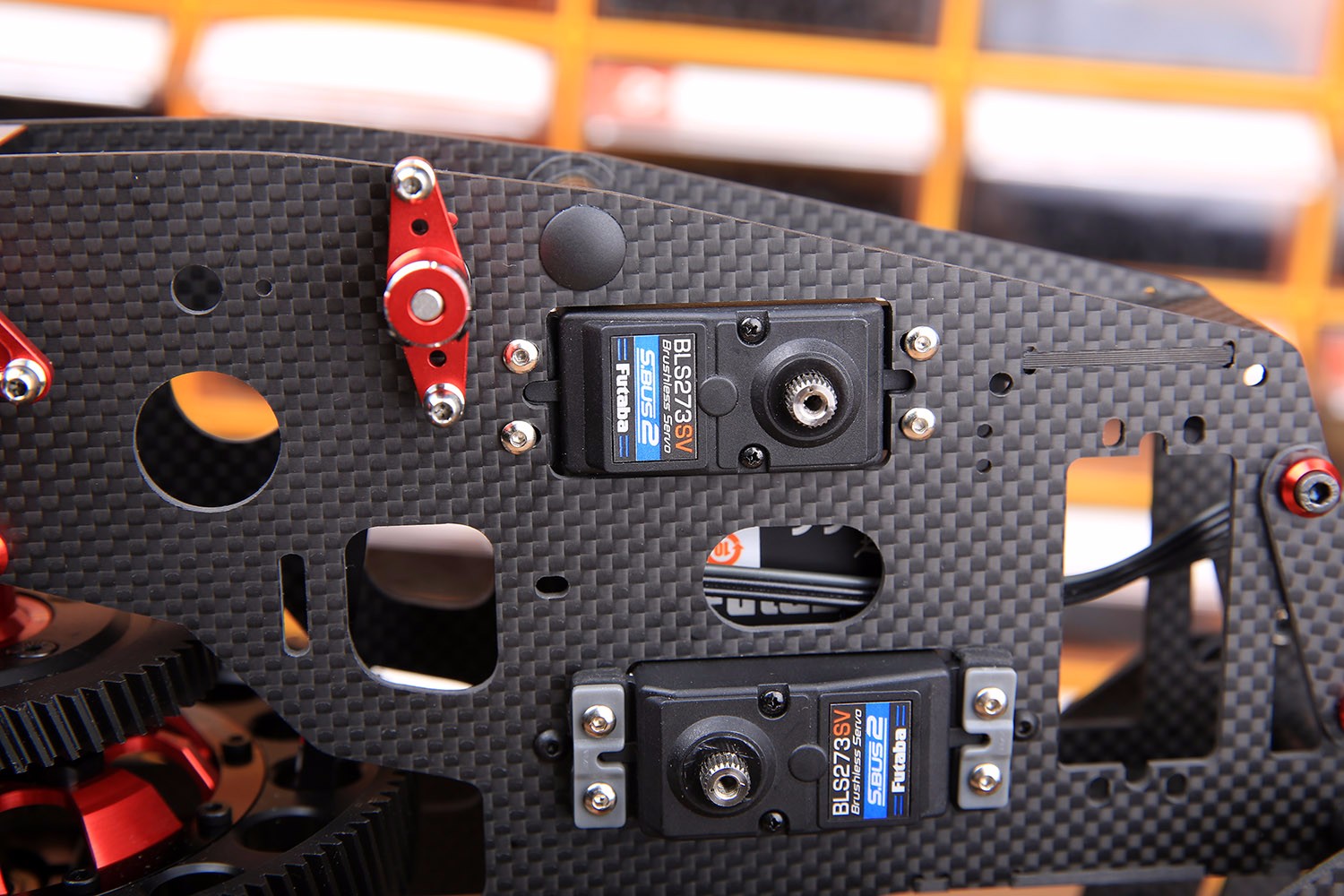

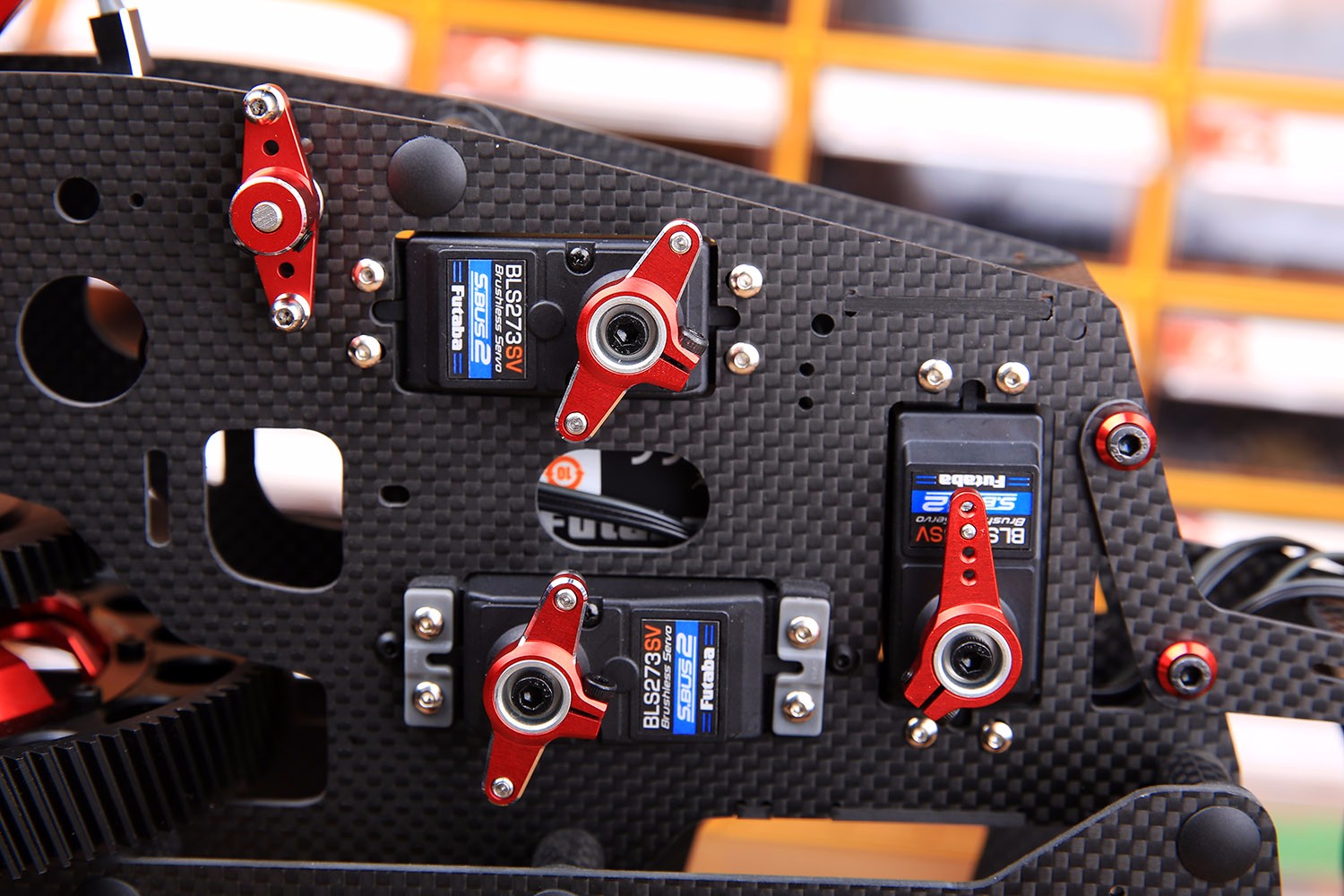

也就是说三颗倾斜盘舵机是由下到上的安装过程。因为这样避免干涉,提高安装效率。升降舵机和尾舵机需要先按照图示装好固定座。
![329A1508.JPG RVE MERAK E750组装注意事项和装机过程(四)(图5)](/ueditor/net/upload/image/20180918/6367290929965892977158864.JPG)
![329A1510.JPG RVE MERAK E750组装注意事项和装机过程(四)(图6)](/ueditor/net/upload/image/20180918/6367290929959642973645539.JPG)

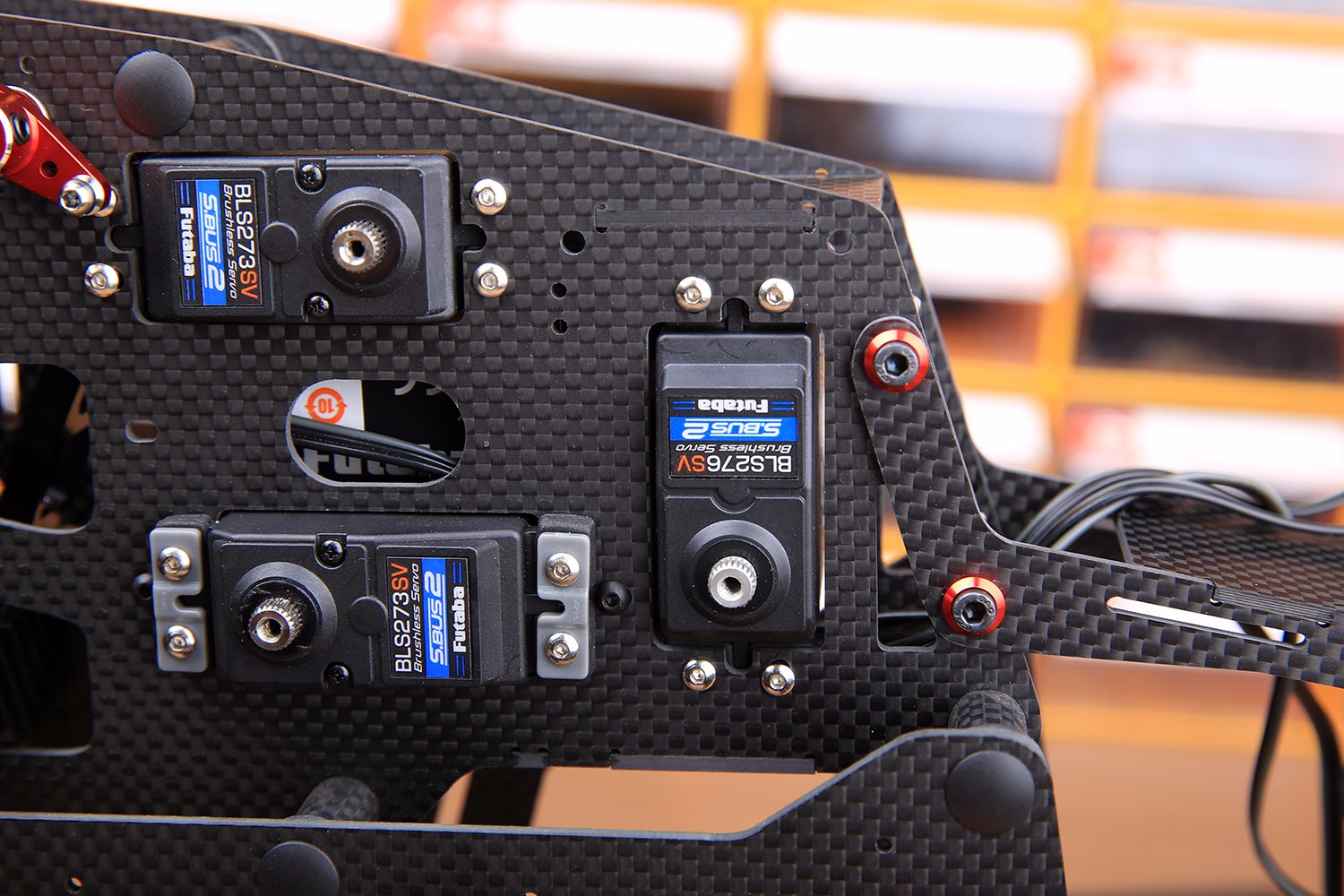

最后安装尾舵机。请注意最上面的升降舵机和尾舵都是不加垫片的,
![329A1511.JPG RVE MERAK E750组装注意事项和装机过程(四)(图7)](/ueditor/net/upload/image/20180918/6367290929964330478631447.JPG)

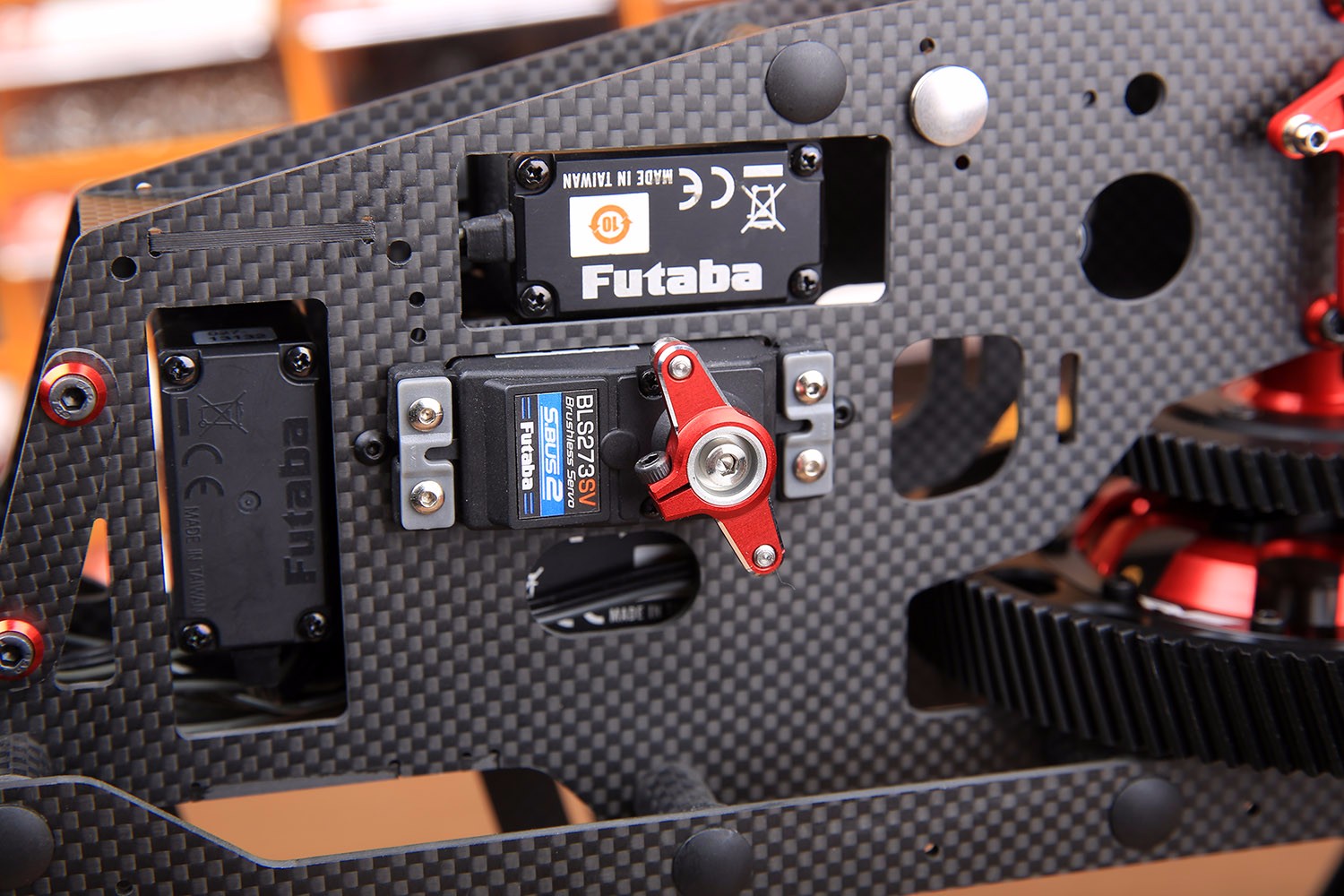

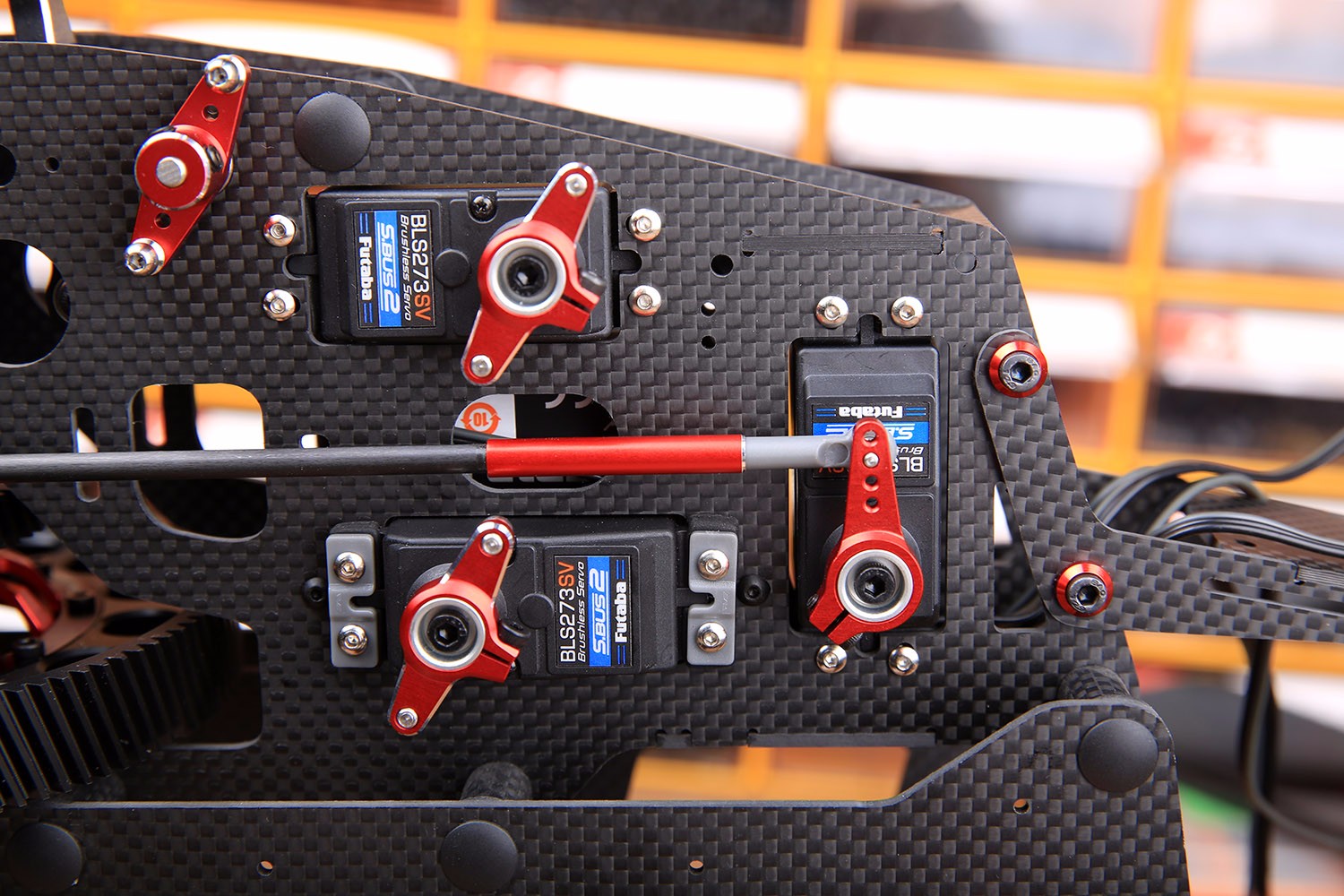

装好可调摇臂,注意球头和夹紧螺丝的方向。
![329A1512.JPG RVE MERAK E750组装注意事项和装机过程(四)(图8)](/ueditor/net/upload/image/20180918/6367290929970580473144772.JPG)
![329A1513.JPG RVE MERAK E750组装注意事项和装机过程(四)(图9)](/ueditor/net/upload/image/20180918/6367290929976830472359925.JPG)
![329A1514.JPG RVE MERAK E750组装注意事项和装机过程(四)(图10)](/ueditor/net/upload/image/20180918/6367290929984642979102496.JPG)
![329A1515.JPG RVE MERAK E750组装注意事项和装机过程(四)(图11)](/ueditor/net/upload/image/20180918/6367290929989330475088404.JPG)

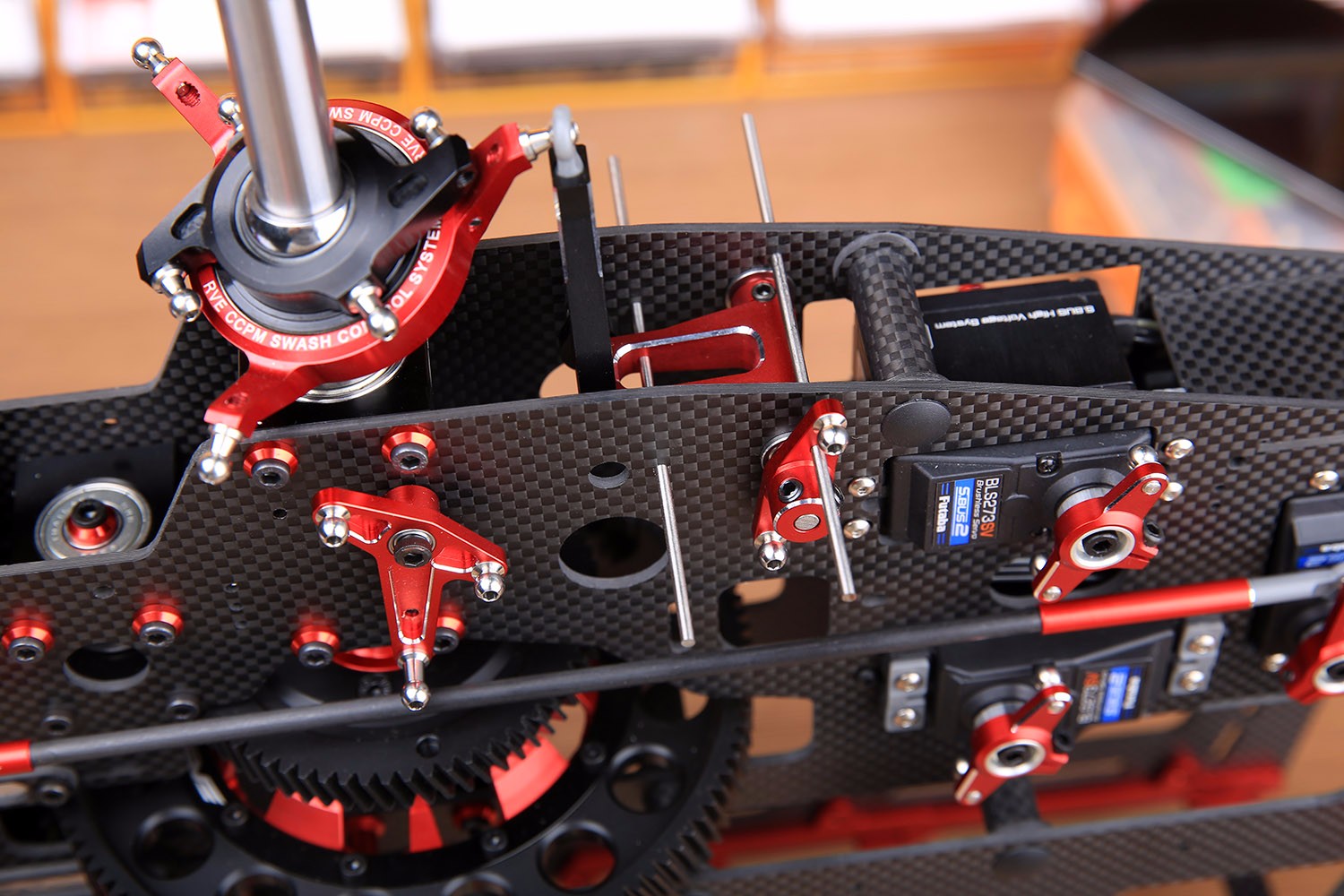

下面用2MM的不锈钢丝穿过侧板和A型臂,固定好以后拧紧顶螺丝。
![329A1517.JPG RVE MERAK E750组装注意事项和装机过程(四)(图12)](/ueditor/net/upload/image/20180918/6367290929997142972830974.JPG)

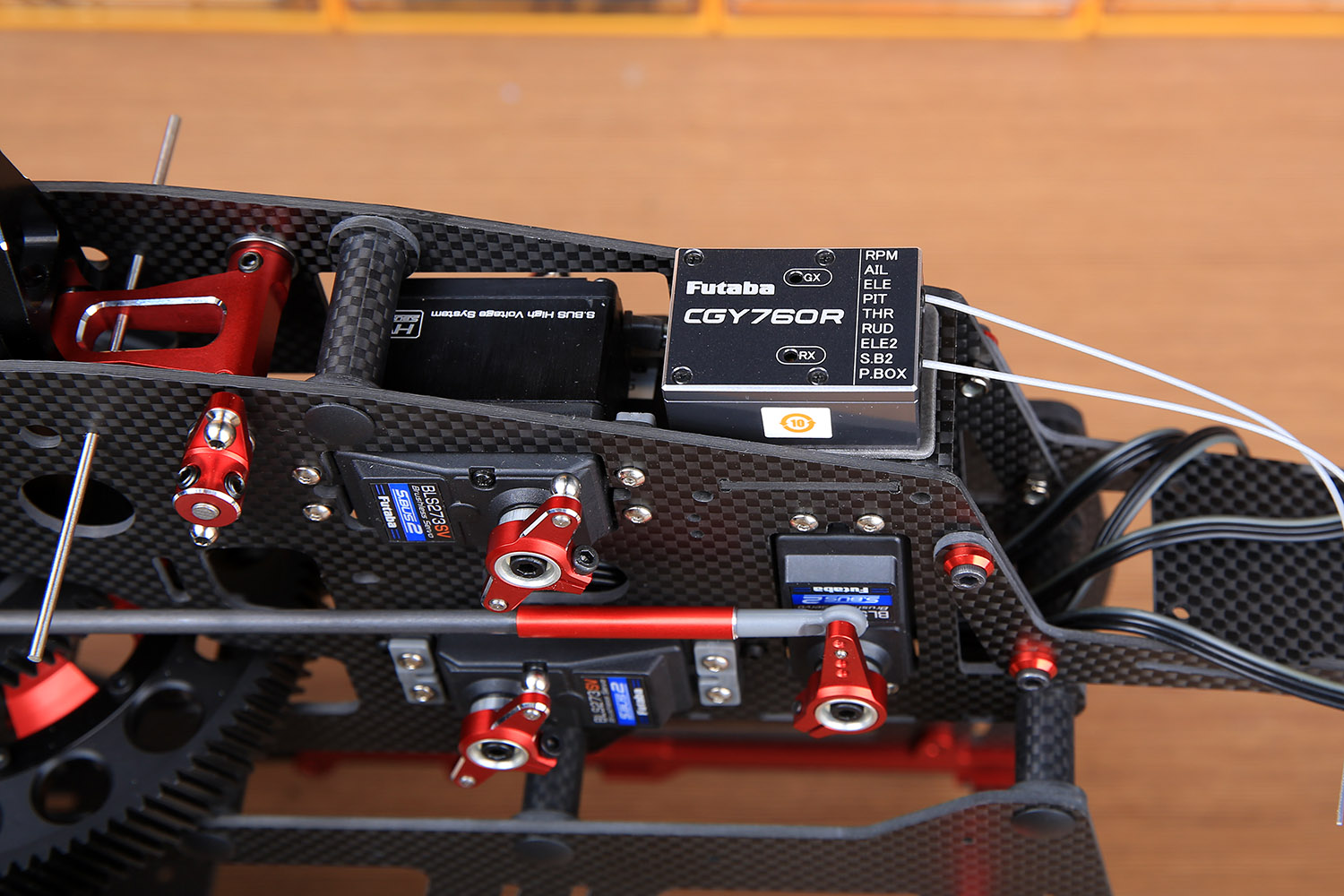

陀螺仪安装最新款的760R

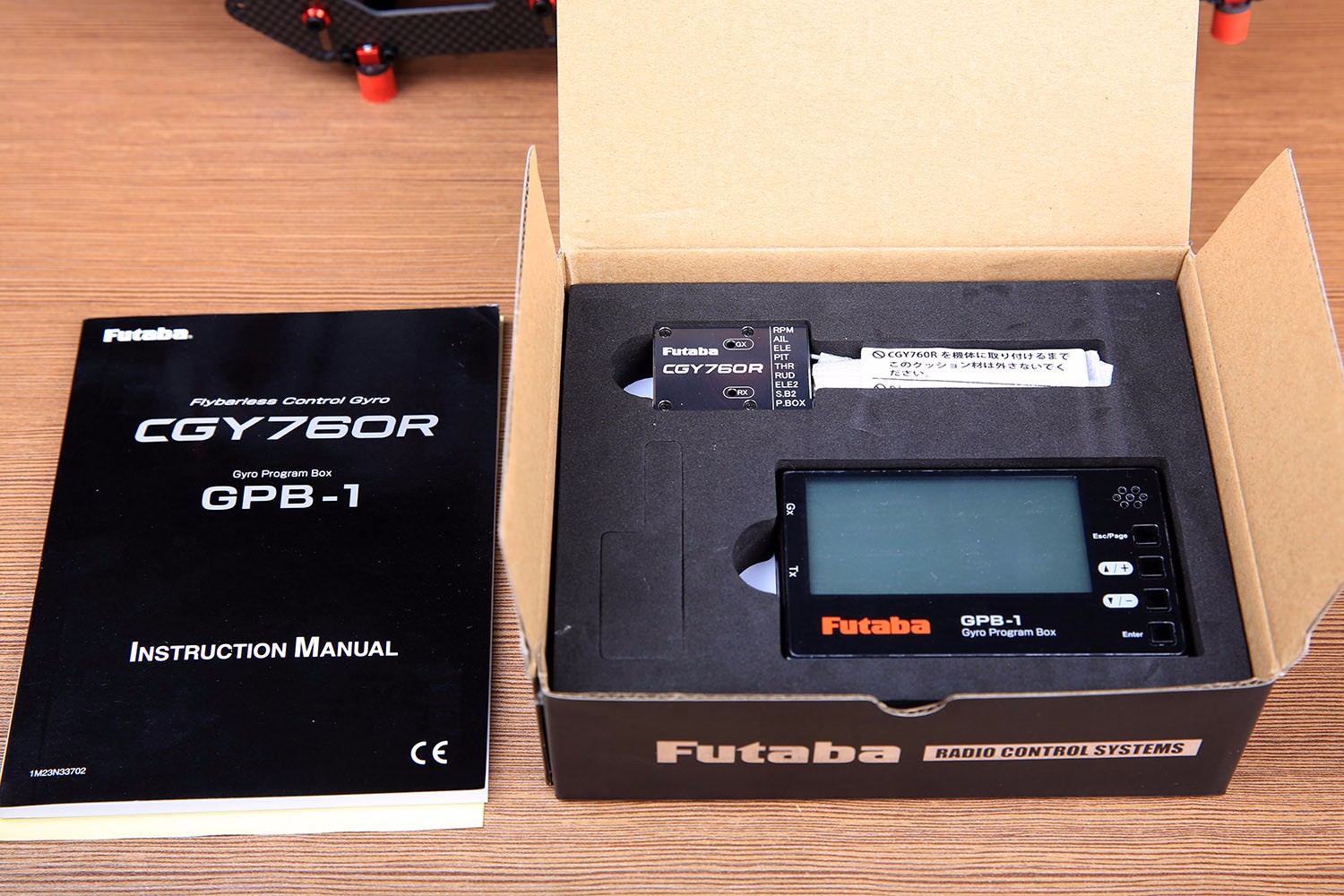

![329A1518.JPG RVE MERAK E750组装注意事项和装机过程(四)(图13)](/ueditor/net/upload/image/20180918/6367290930003392976344300.JPG)

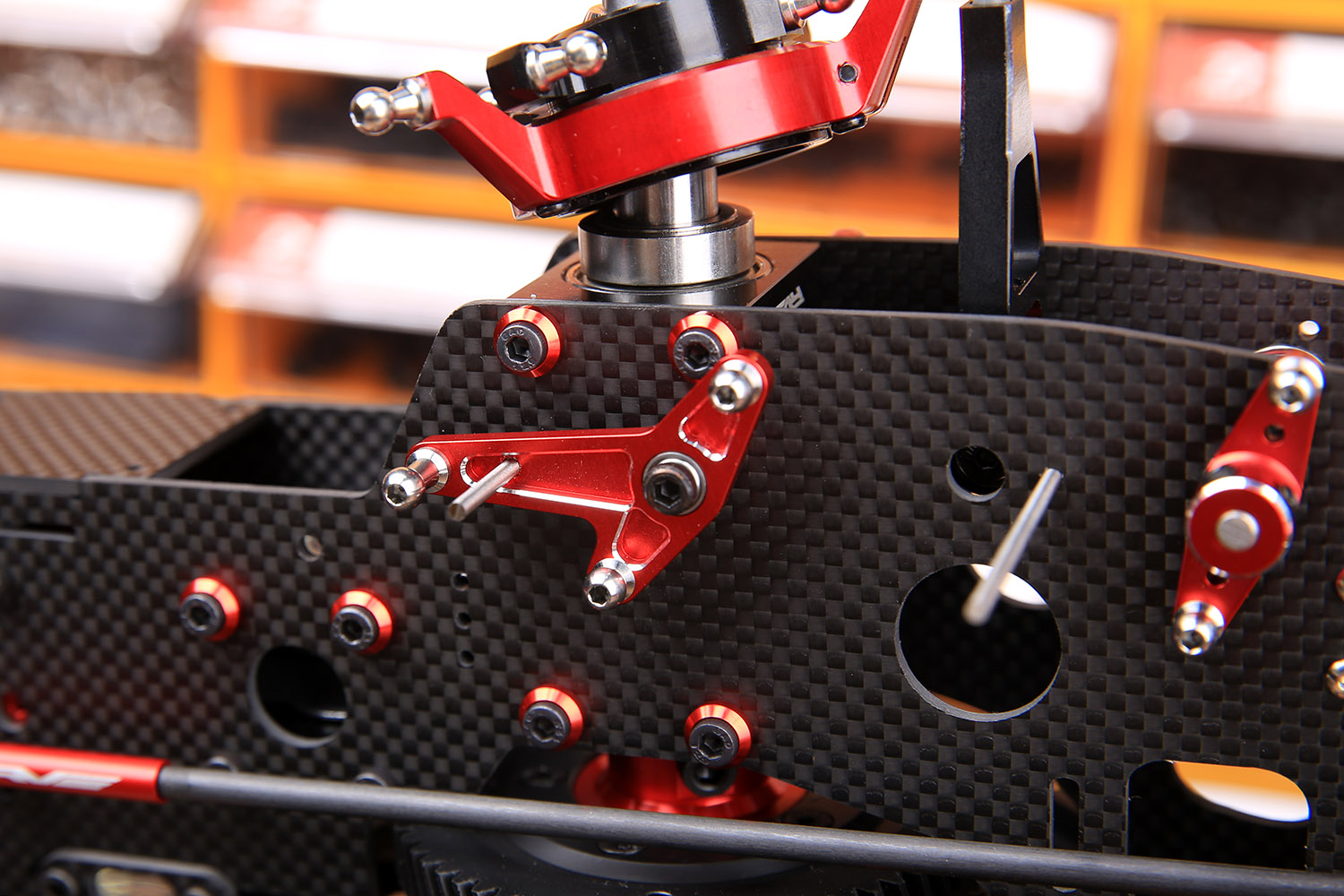

斜盘左右摇臂也用2MM不锈钢丝穿过找好中立点。
![329A1520.JPG RVE MERAK E750组装注意事项和装机过程(四)(图14)](/ueditor/net/upload/image/20180918/6367290930006517978100962.JPG)
借助倾斜盘调平器调整拉杆长度。
![329A1522.JPG RVE MERAK E750组装注意事项和装机过程(四)(图15)](/ueditor/net/upload/image/20180918/6367290930011205474086870.JPG)
![329A1519.JPG RVE MERAK E750组装注意事项和装机过程(四)(图16)](/ueditor/net/upload/image/20180918/6367290930012767977316115.JPG)

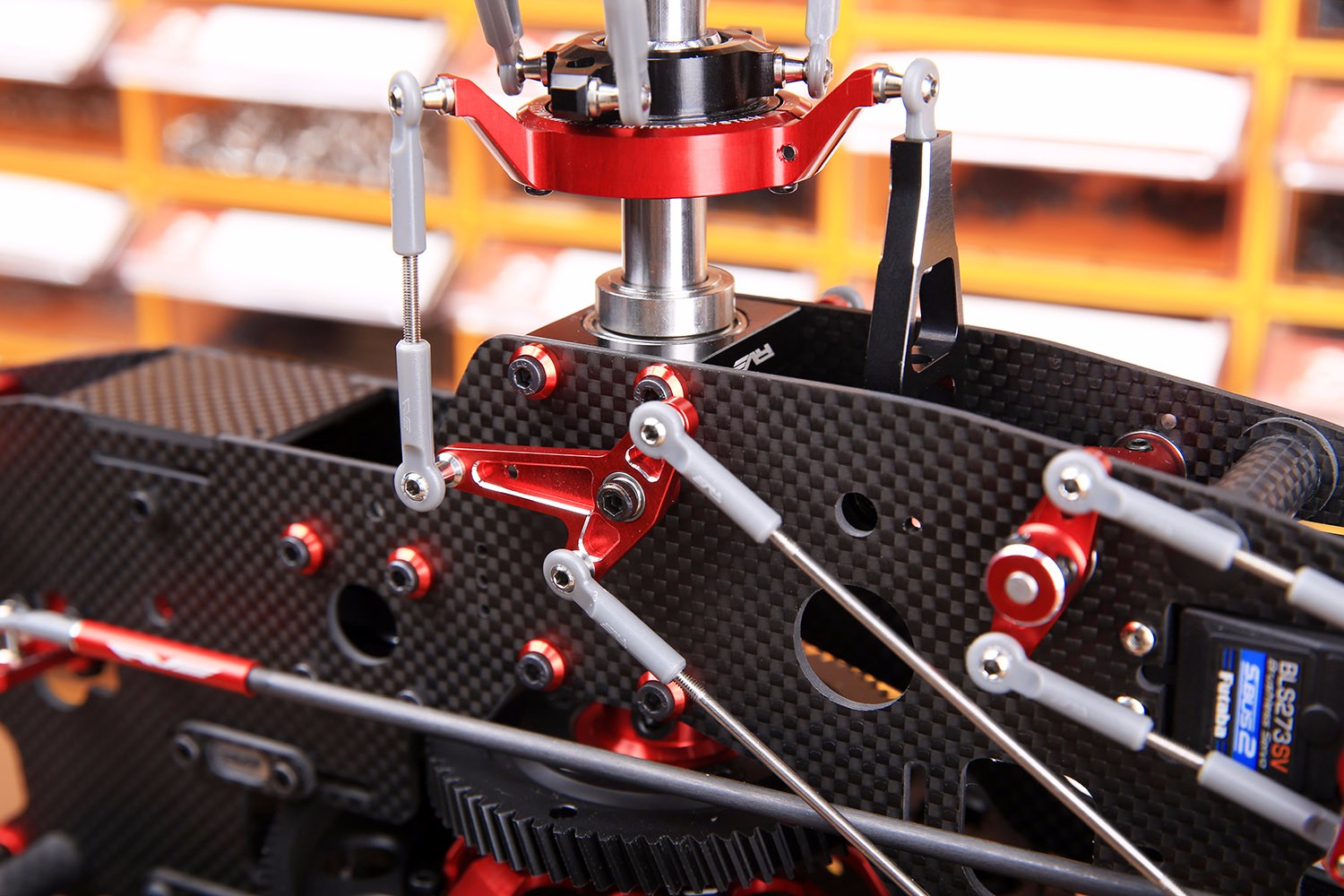

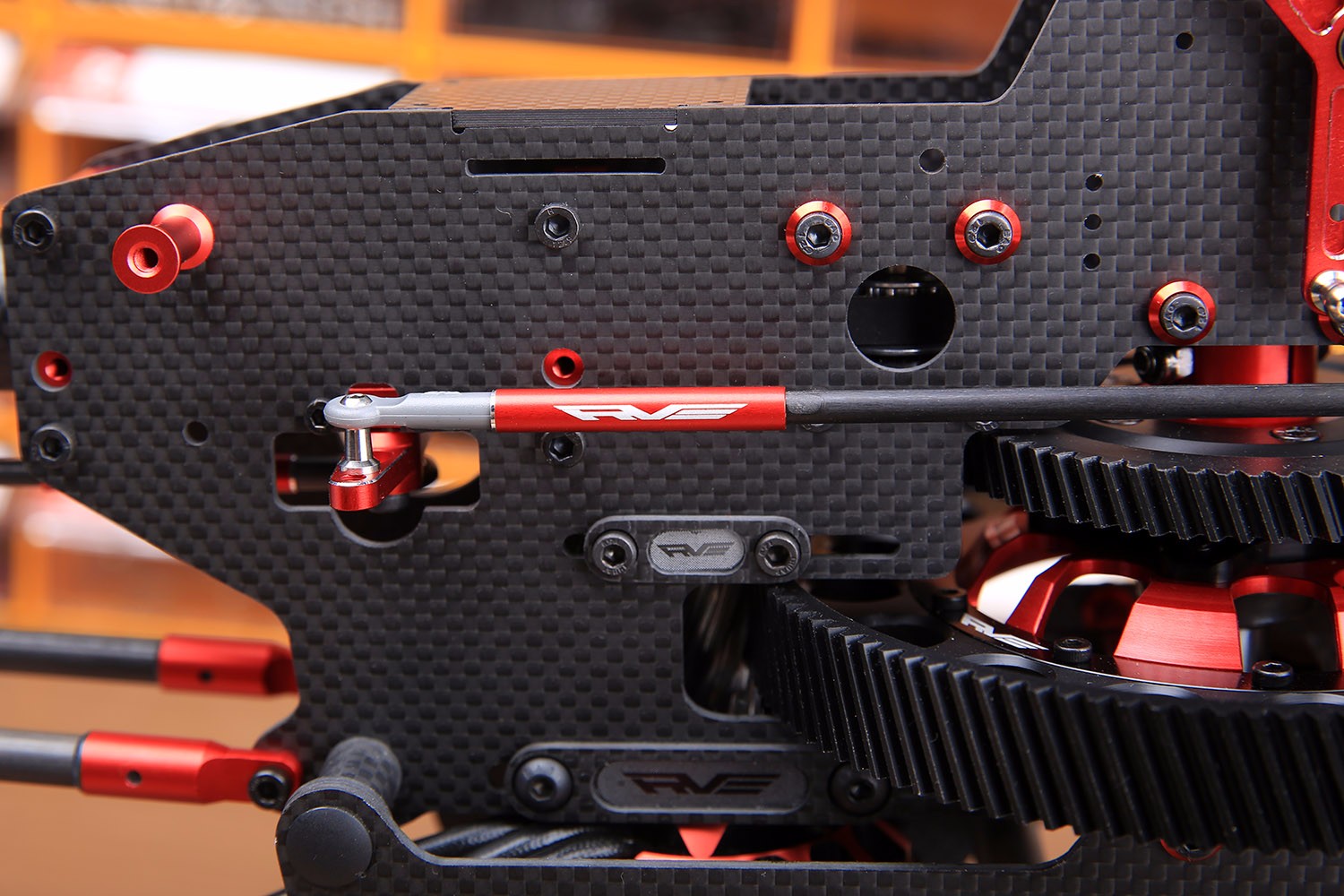

舵机双推的摇臂也要装好,注意拉杆一定要等长。
![329A1555.JPG RVE MERAK E750组装注意事项和装机过程(四)(图17)](/ueditor/net/upload/image/20180918/6367290930070580476972600.JPG)
