RVE MERAK E750 上市以来得到了广大模友的认可和一致好评,现在将该机体的组装注意事项和完整装机过程分享给大家,希望可以对大家有所帮助。
新的开端~~~~~~~~~
![RVE MERAK E750组装注意事项和装机过程(一)(图1) RVE MERAK E750组装注意事项和装机过程(一)(图1)](/ueditor/net/upload/image/20180909/6367213105280424468190070.jpg)

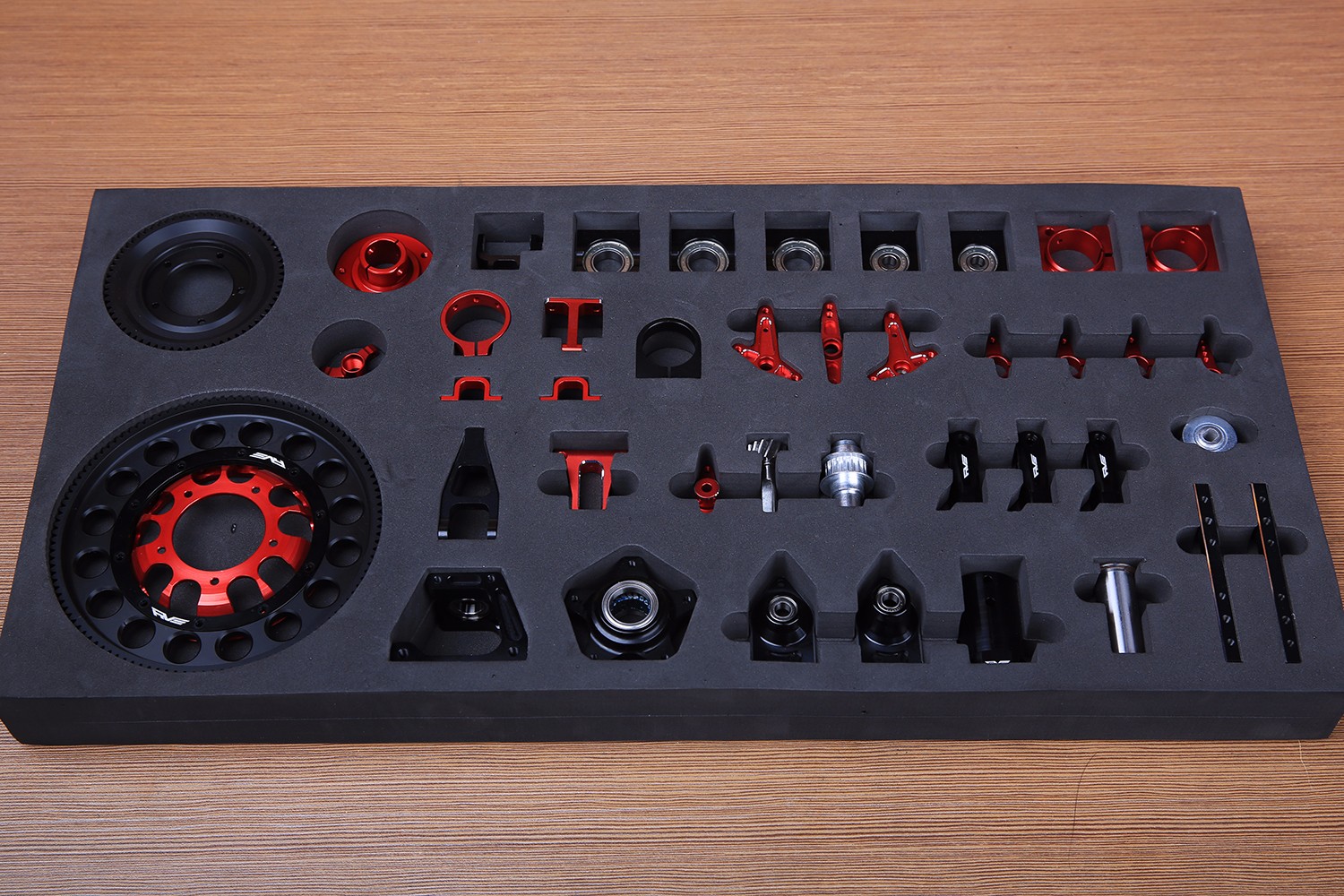

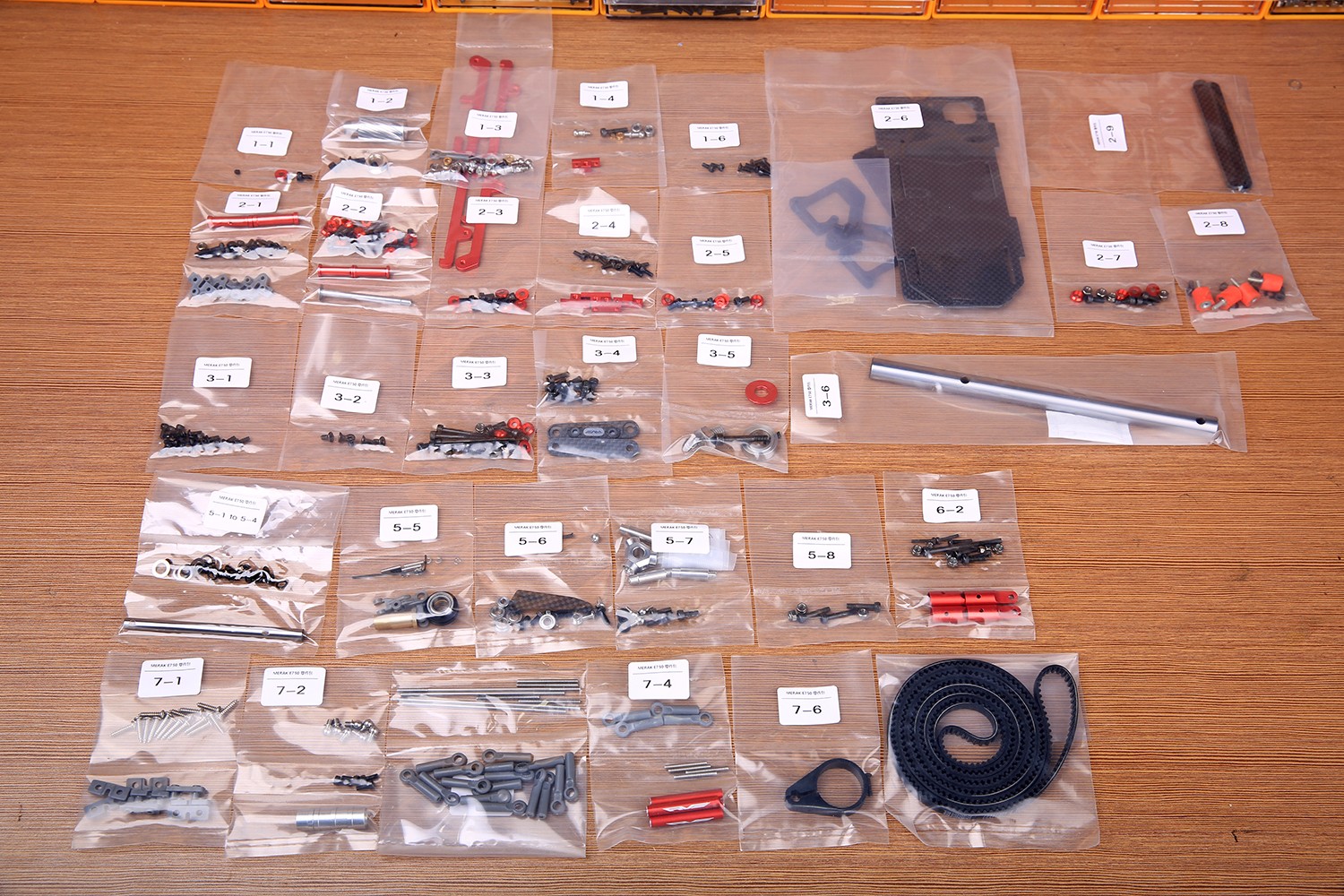

大部分的金属零件都在下面的这个盒子里啦。对于这些漂亮的配件来说这种保护才是最到位的!
![329A1184.JPG RVE MERAK E750组装注意事项和装机过程(一)(图2)](/ueditor/net/upload/image/20180907/6367196044999778836258316.JPG)
所有的零件包都按照安装顺序配好并编号。大家可以按照排序一步一步的安装。
![329A1188.JPG RVE MERAK E750组装注意事项和装机过程(一)(图3)](/ueditor/net/upload/image/20180907/6367196044998216333029071.JPG)
接下来就让我们进入安装程序吧!

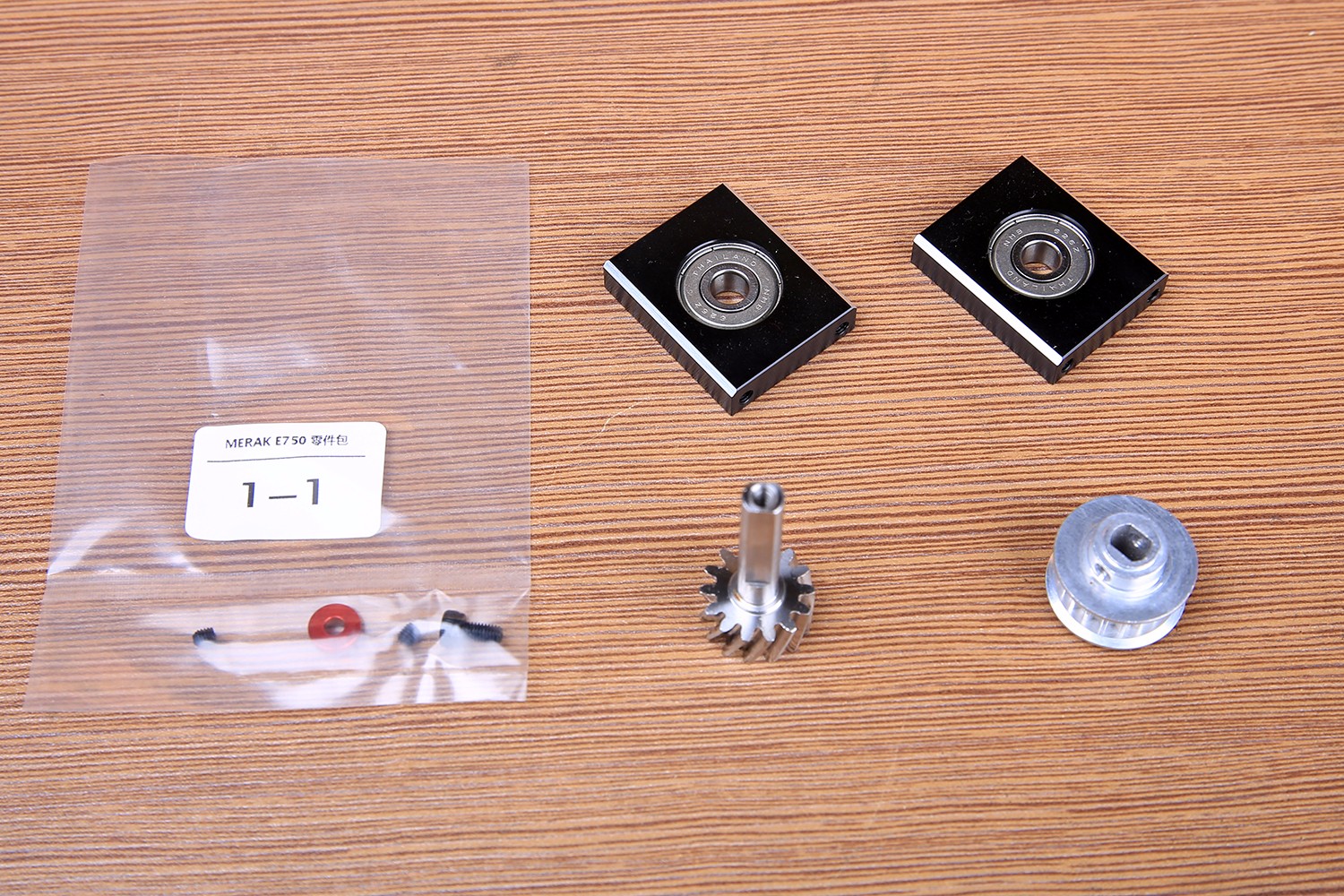

首先我们拿出1-1螺丝包、尾传动齿轴承座*2、尾前同步带轮和尾传动小齿。
![329A1192.JPG RVE MERAK E750组装注意事项和装机过程(一)(图4)](/ueditor/net/upload/image/20180907/6367196045010716335757549.JPG)

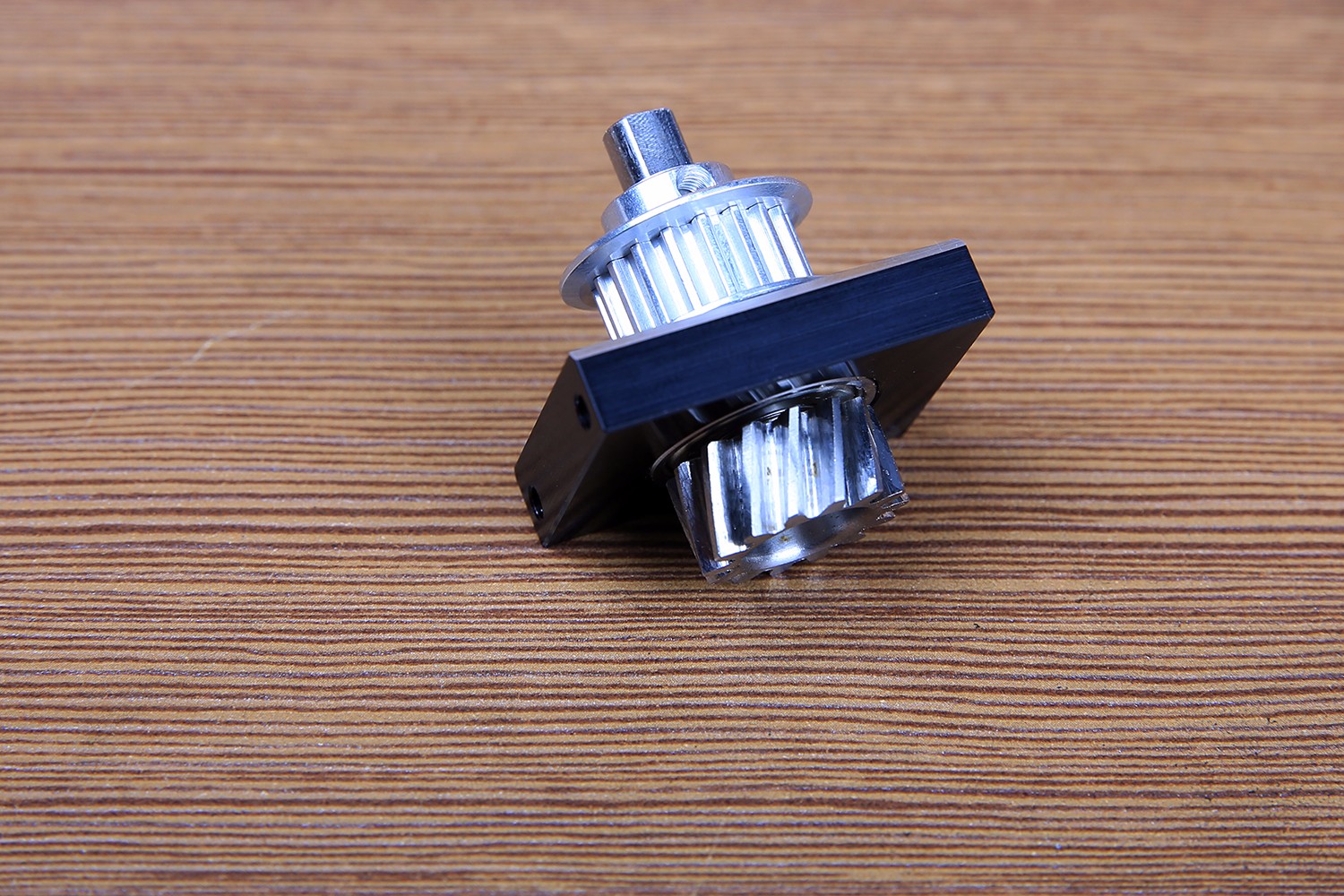

先将传动小齿装入轴承座,请按照下图所示安装,注意轴承座的正反向。
![329A1193.JPG RVE MERAK E750组装注意事项和装机过程(一)(图5)](/ueditor/net/upload/image/20180907/6367196045048216334942985.JPG)

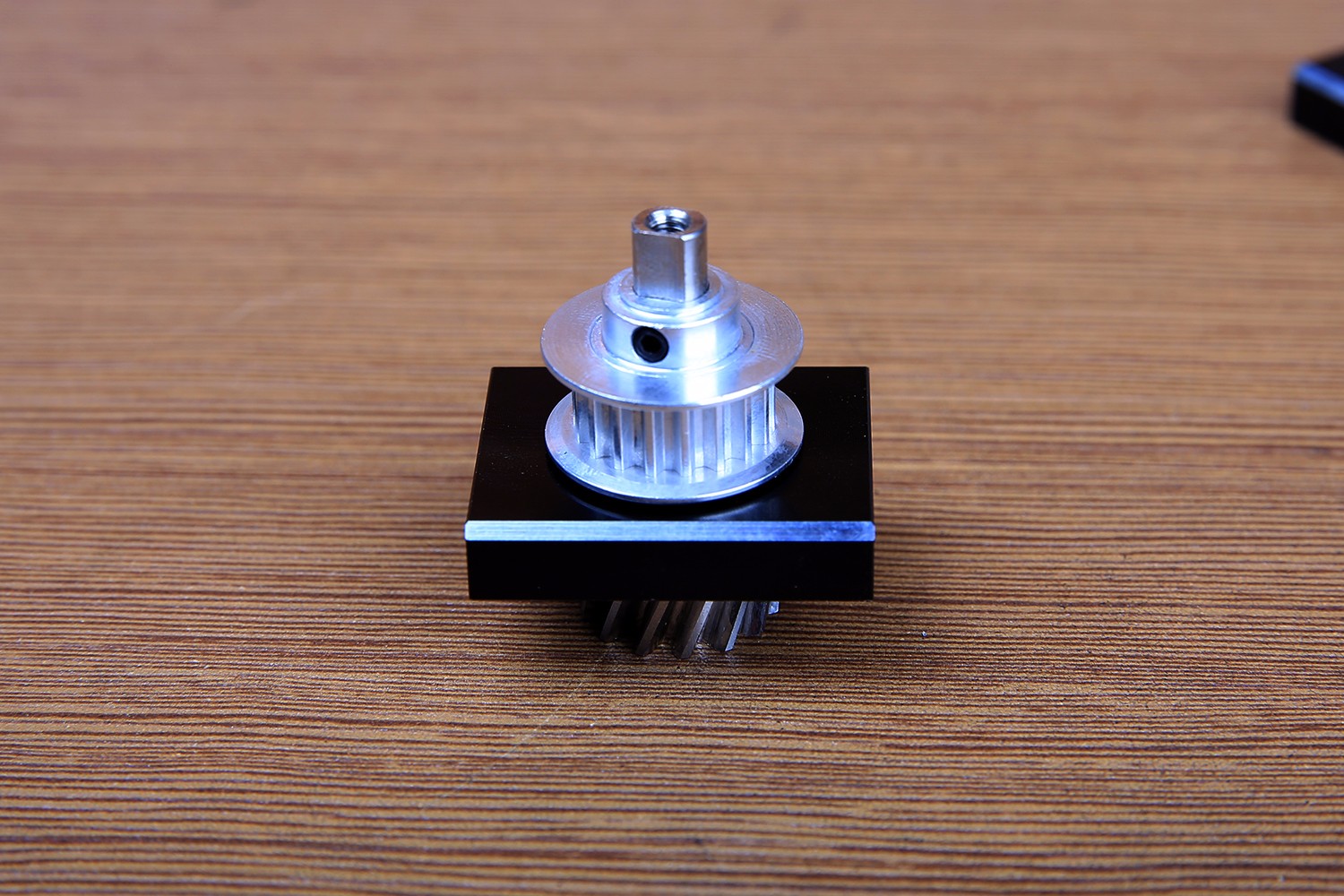

尾前传动皮带轮直接套在齿轮轴上,同样要注意方向性,带有顶丝的位置冲上。
![329A1194.JPG RVE MERAK E750组装注意事项和装机过程(一)(图6)](/ueditor/net/upload/image/20180907/6367196045054466334158138.JPG)
顶丝打少量蓝色螺丝胶,切记不要过多,飞机里配套的蓝色螺丝胶是正品乐泰243,虽然是中强度但是用多了也很难拆的开。

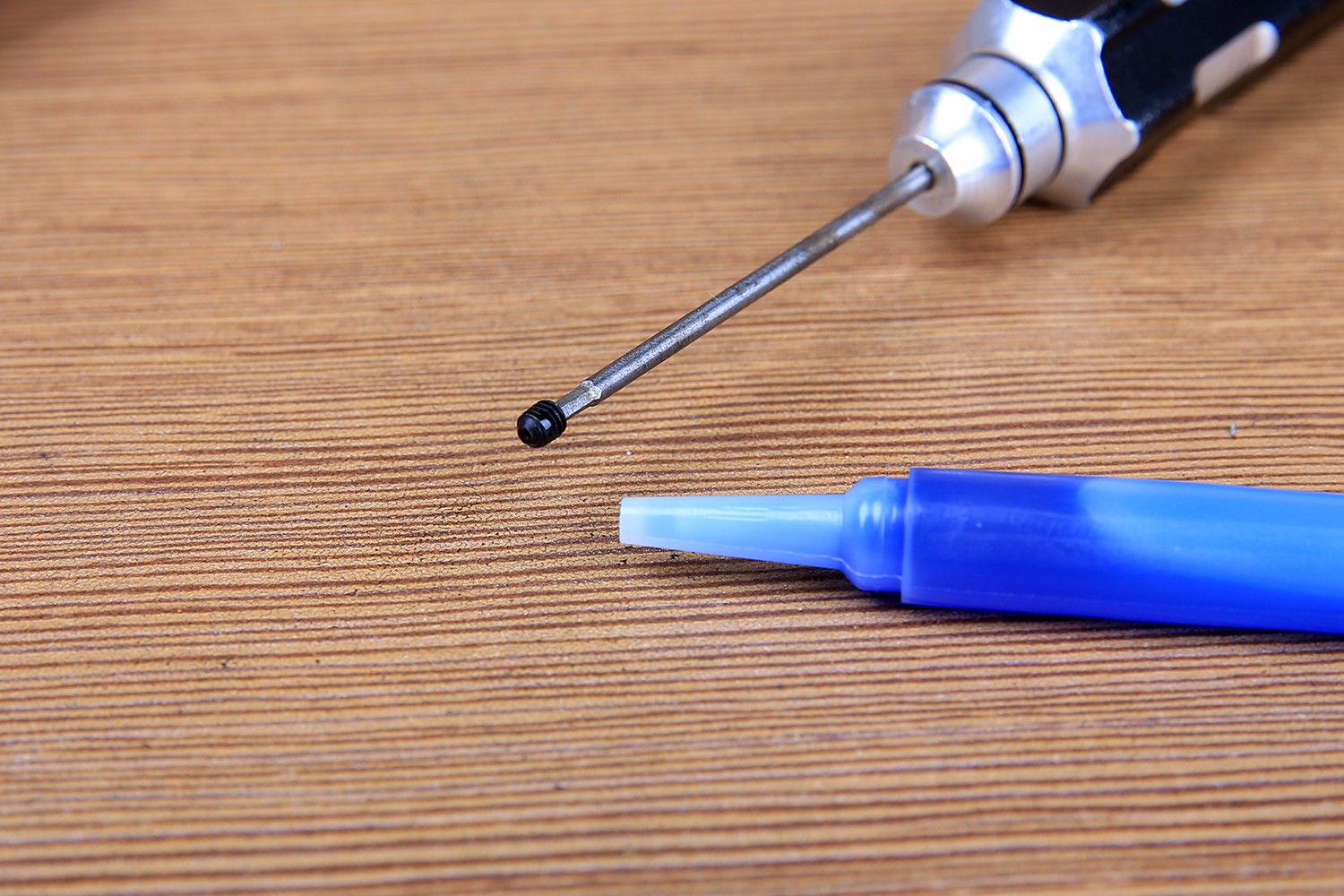

![329A1195.JPG RVE MERAK E750组装注意事项和装机过程(一)(图7)](/ueditor/net/upload/image/20180907/6367196045062278831900708.JPG)
拧紧顶丝前要把同步带轮稍用力向下压紧然后再紧固,两颗顶丝依次反复拧紧,避免出现不同心。
![329A1196.JPG RVE MERAK E750组装注意事项和装机过程(一)(图8)](/ueditor/net/upload/image/20180907/6367196045068528835414034.JPG)

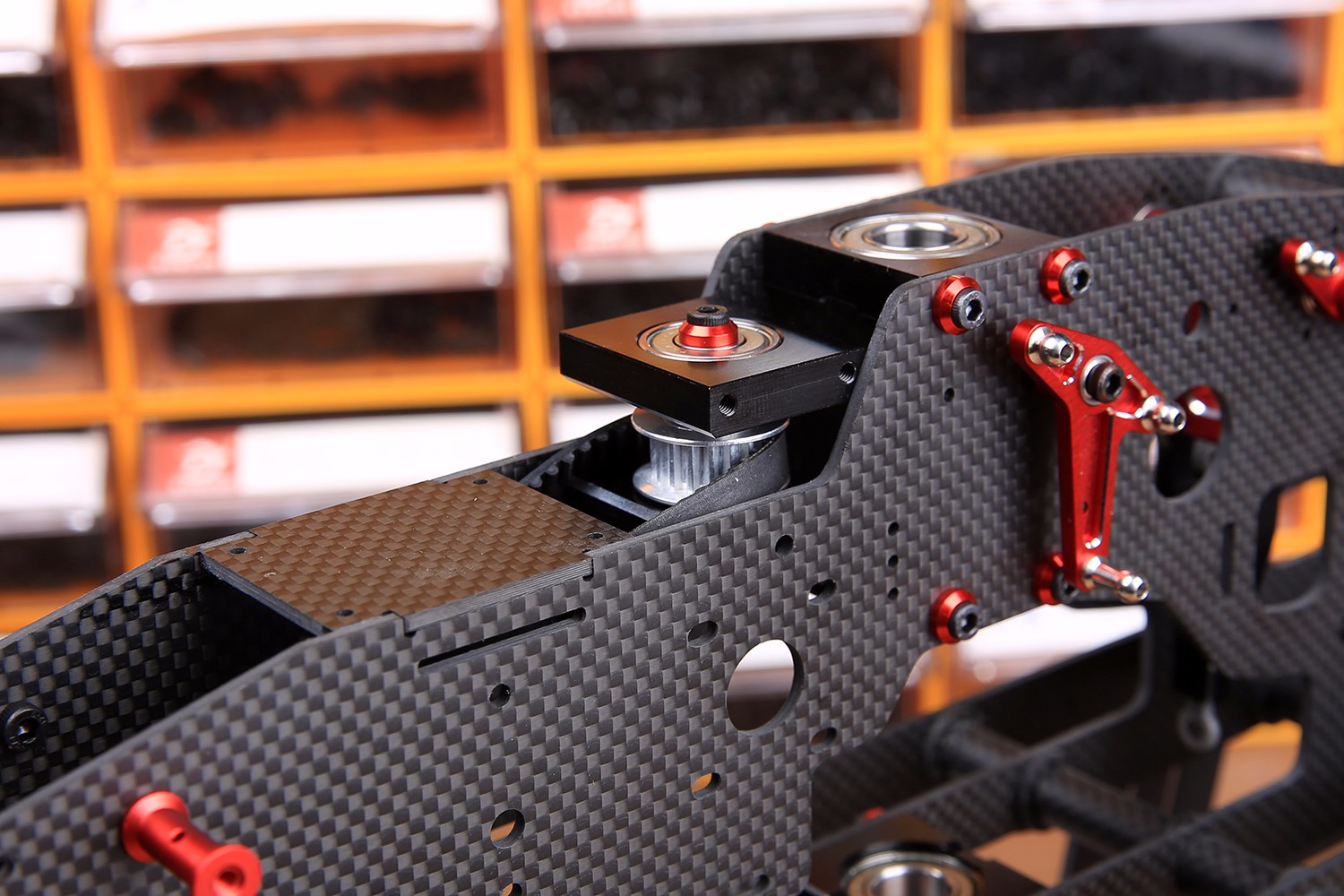

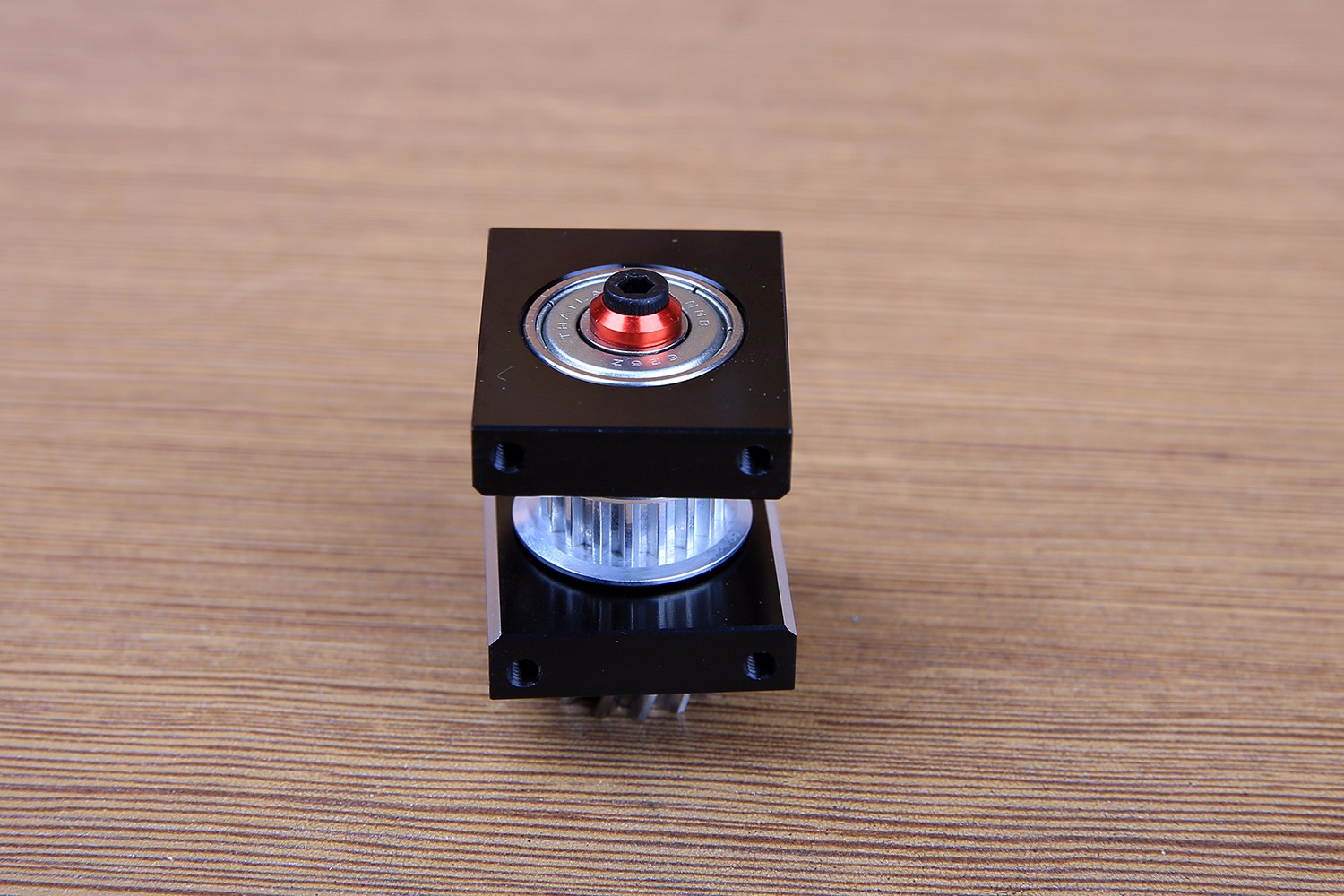

再装上另一个轴承座,同样要注意方向,然后拧紧顶部固定螺丝。
小窍门就是轴承座带高光亮边的那一面都朝向同步带轮。
![329A1197.JPG RVE MERAK E750组装注意事项和装机过程(一)(图9)](/ueditor/net/upload/image/20180907/6367196045074778834629187.JPG)

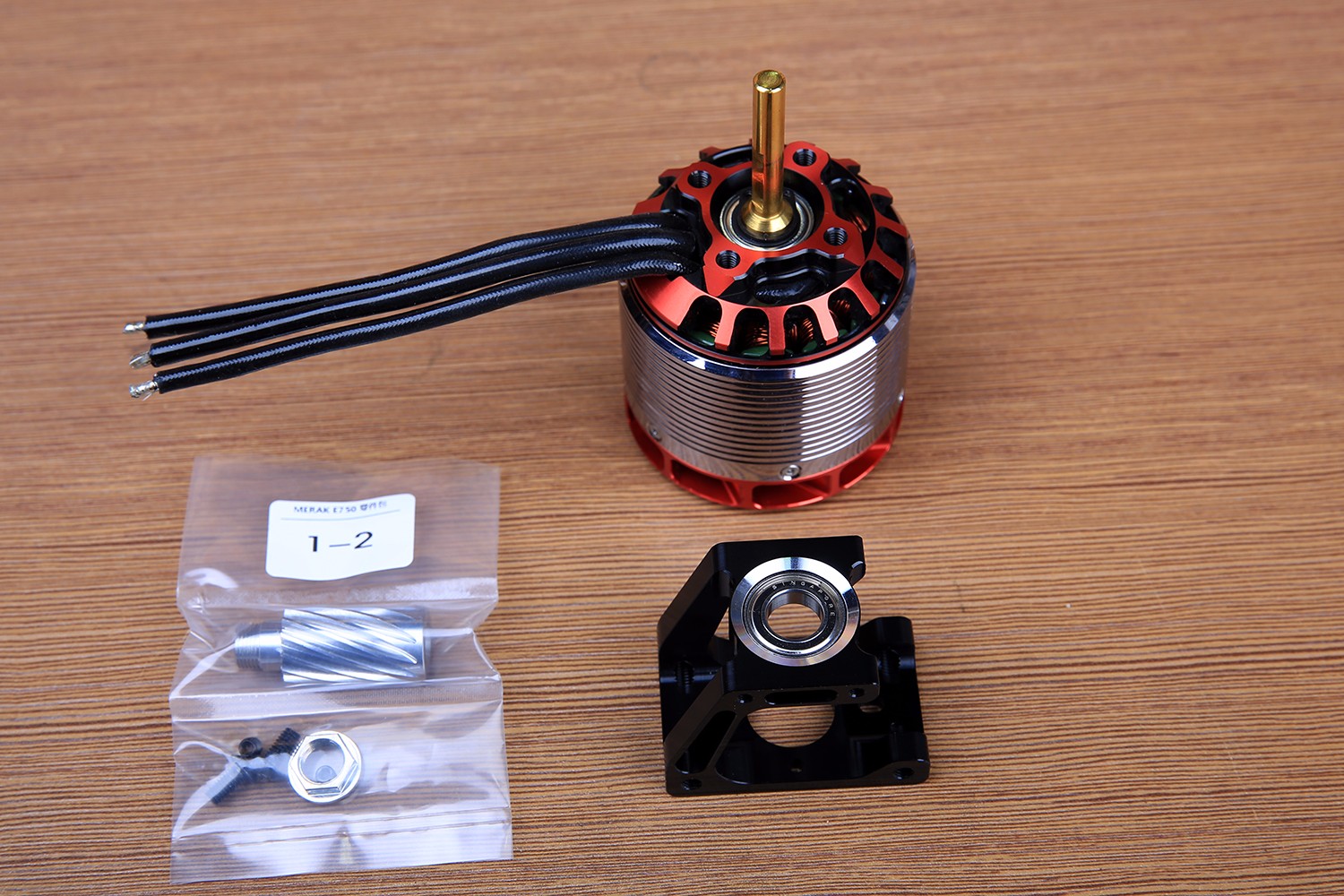

下面我们再拿出1-2螺丝包和电机安装座。电机齿内孔6MM,市面上常见的6MM轴电机都可以用。
![329A1199.JPG RVE MERAK E750组装注意事项和装机过程(一)(图10)](/ueditor/net/upload/image/20180907/6367196045084153835601002.JPG)

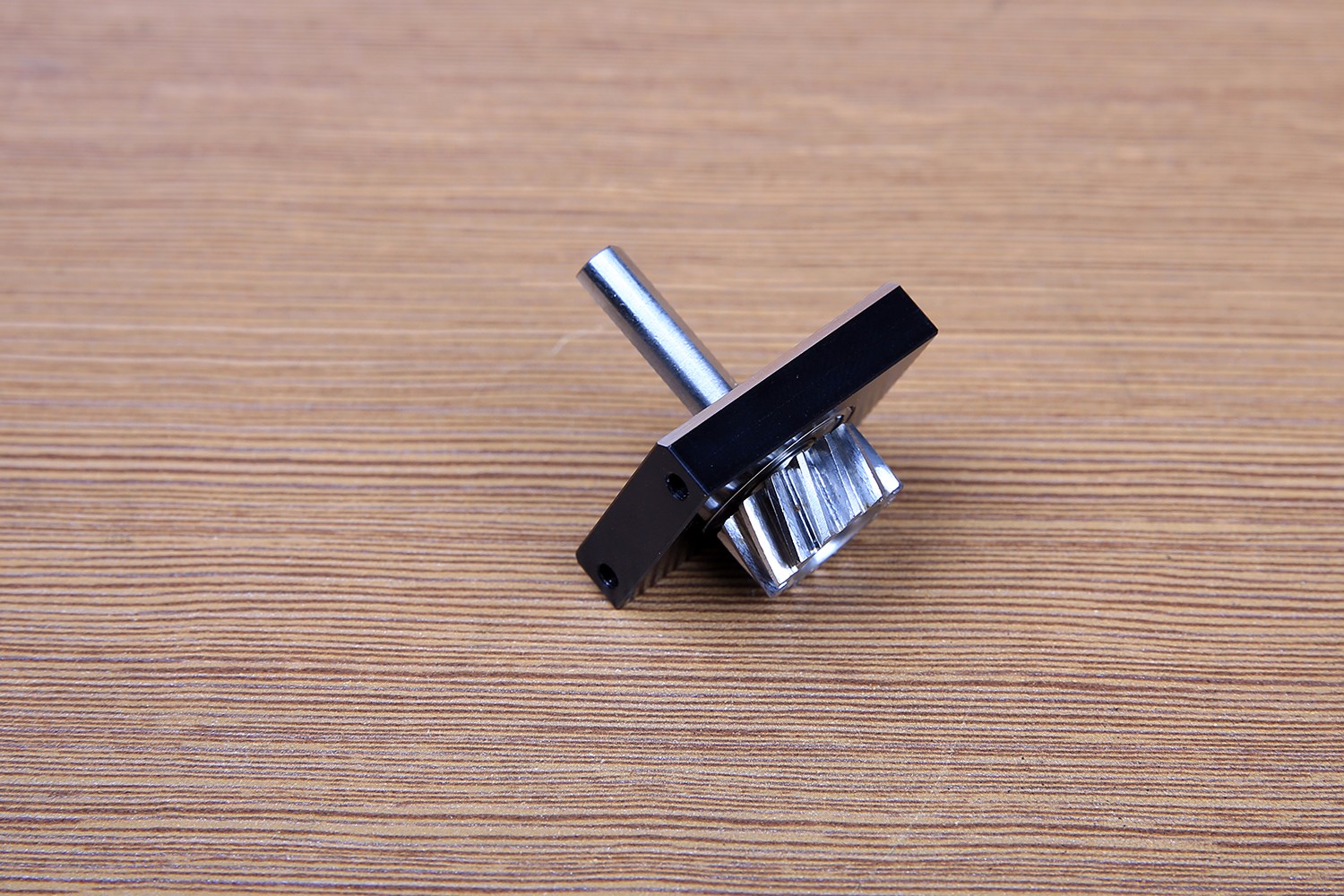

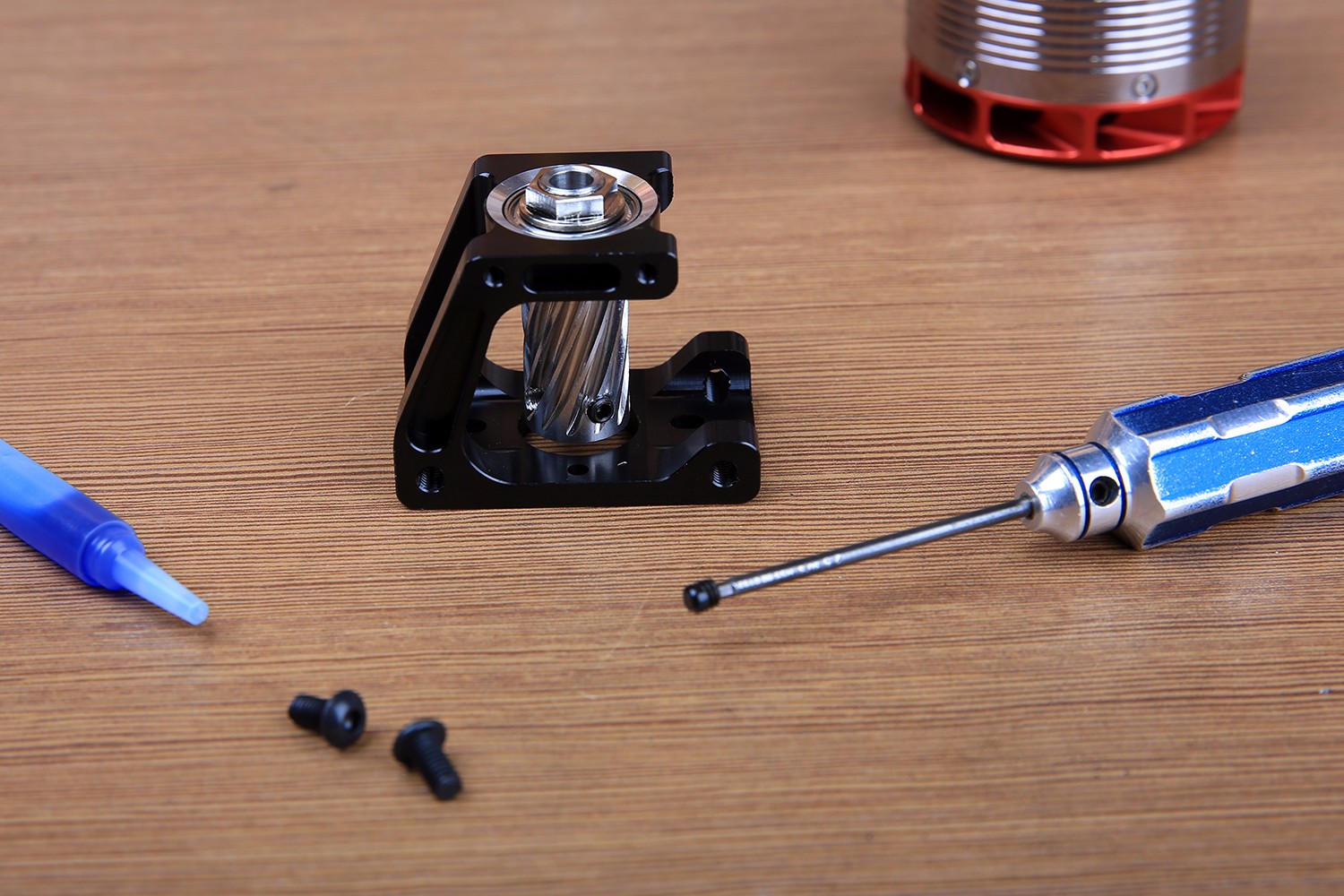

先拿出电机齿安装到电机安装座中,齿和轴承之间涂一点绿色螺丝胶。
![329A1201.JPG RVE MERAK E750组装注意事项和装机过程(一)(图11)](/ueditor/net/upload/image/20180907/6367196045093528831870990.JPG)
在齿轮上端螺纹处打少许蓝色螺丝胶。
![329A1202.JPG RVE MERAK E750组装注意事项和装机过程(一)(图12)](/ueditor/net/upload/image/20180907/6367196045101341338613561.JPG)
拧紧电机齿固定螺丝。顶丝打蓝色螺丝胶。
![329A1205.JPG RVE MERAK E750组装注意事项和装机过程(一)(图13)](/ueditor/net/upload/image/20180907/6367196045107591337828714.JPG)
把电机轴穿过电机齿内孔,用M4半圆头螺丝固定好电机座。
![329A1206.JPG RVE MERAK E750组装注意事项和装机过程(一)(图14)](/ueditor/net/upload/image/20180907/6367196045118528837327947.JPG)
![329A1207.JPG RVE MERAK E750组装注意事项和装机过程(一)(图15)](/ueditor/net/upload/image/20180907/6367196045126341335070518.JPG)

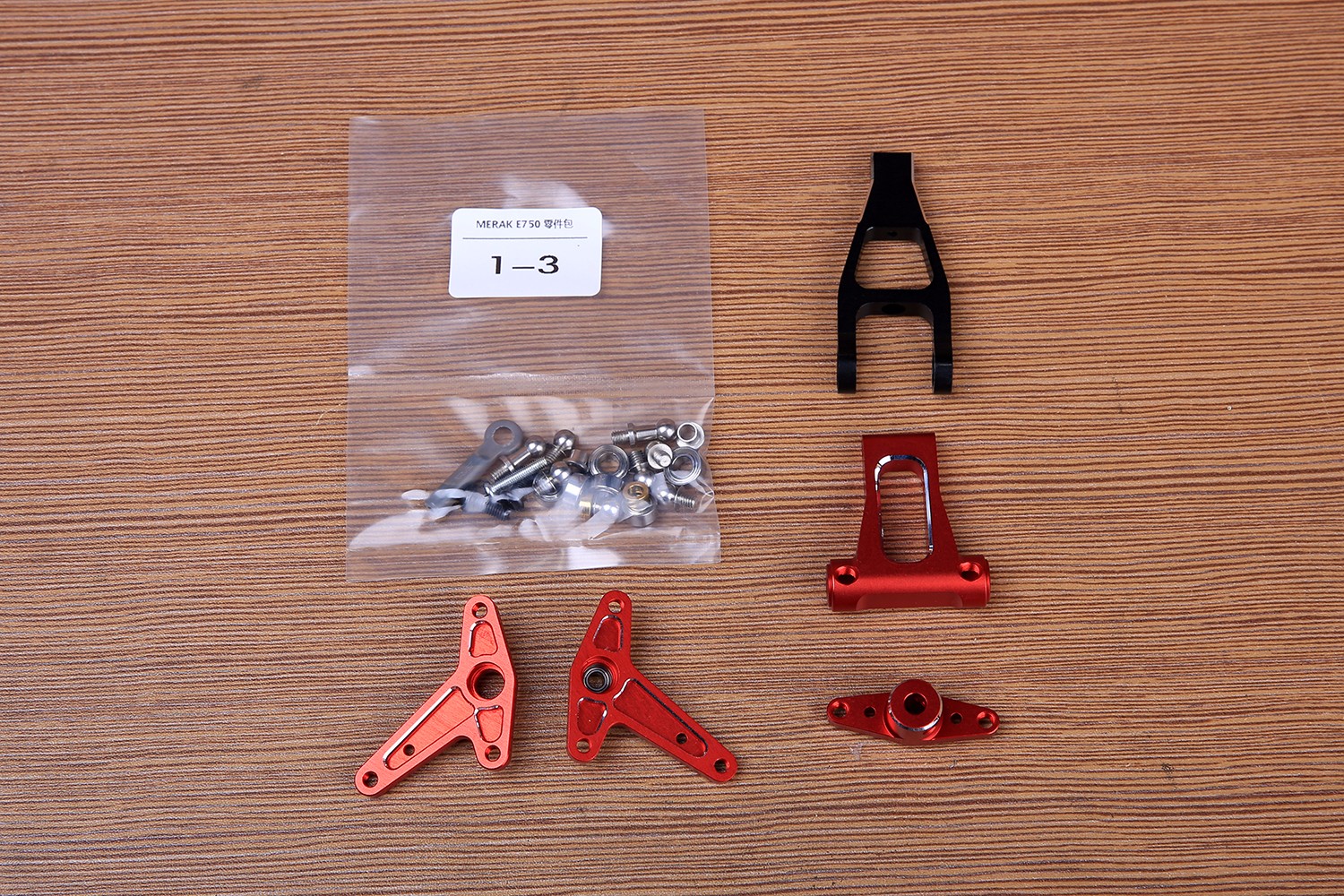

接下来找出1-3零件包还有图上所示的金属零件。
![329A1210.JPG RVE MERAK E750组装注意事项和装机过程(一)(图16)](/ueditor/net/upload/image/20180907/6367196045143528833784904.JPG)

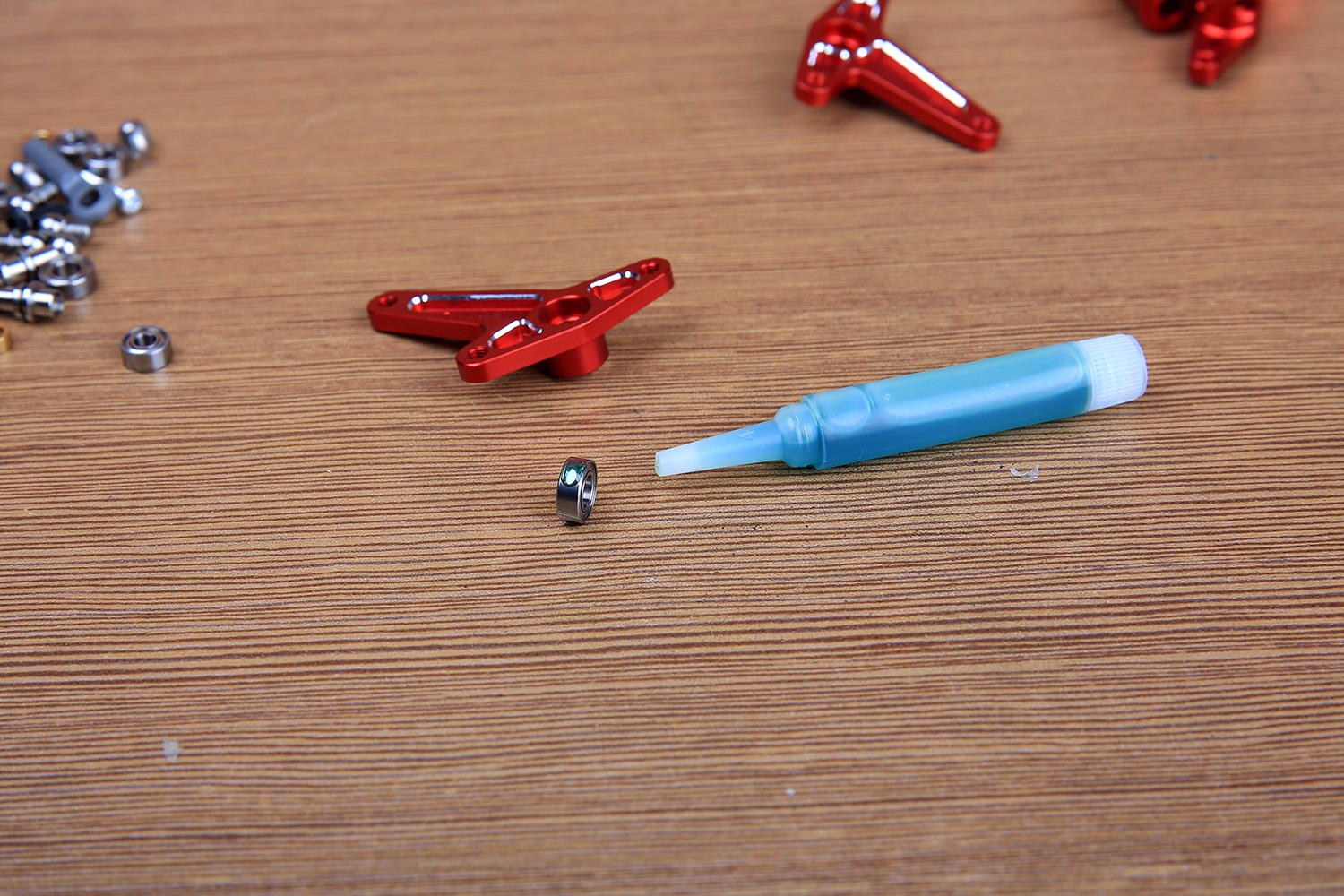

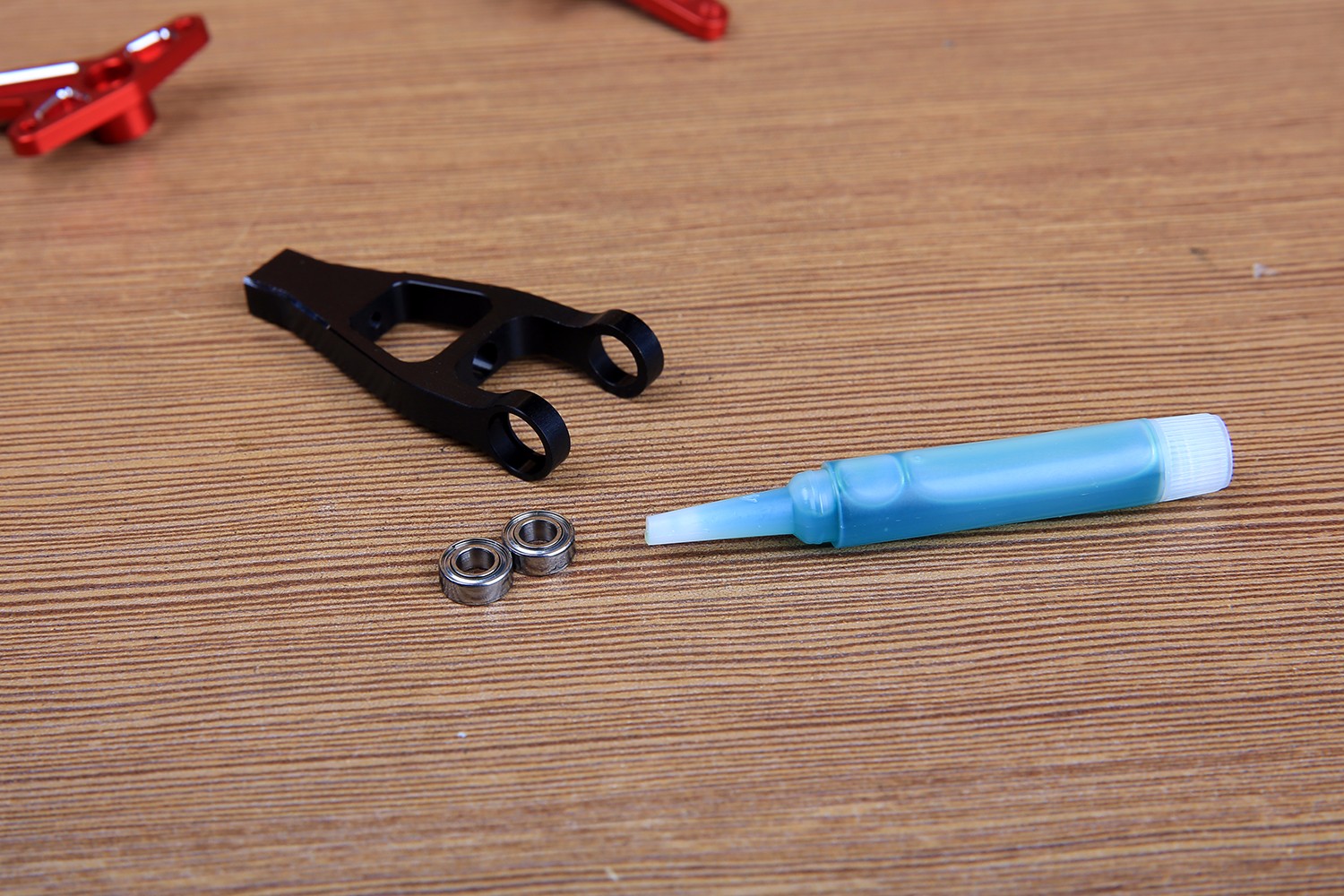

首先先来安装摇臂上的轴承,每颗轴承外圆都打绿色的螺丝胶避免松动。注意要均匀涂抹在轴承外壁。
![329A1212.JPG RVE MERAK E750组装注意事项和装机过程(一)(图17)](/ueditor/net/upload/image/20180907/6367196045146653831243395.JPG)
升降A臂的轴承是内孔4mm的略微大一些,同样也是打绿色螺丝胶固定好。
![329A1213.JPG RVE MERAK E750组装注意事项和装机过程(一)(图18)](/ueditor/net/upload/image/20180907/6367196045199778834913971.JPG)

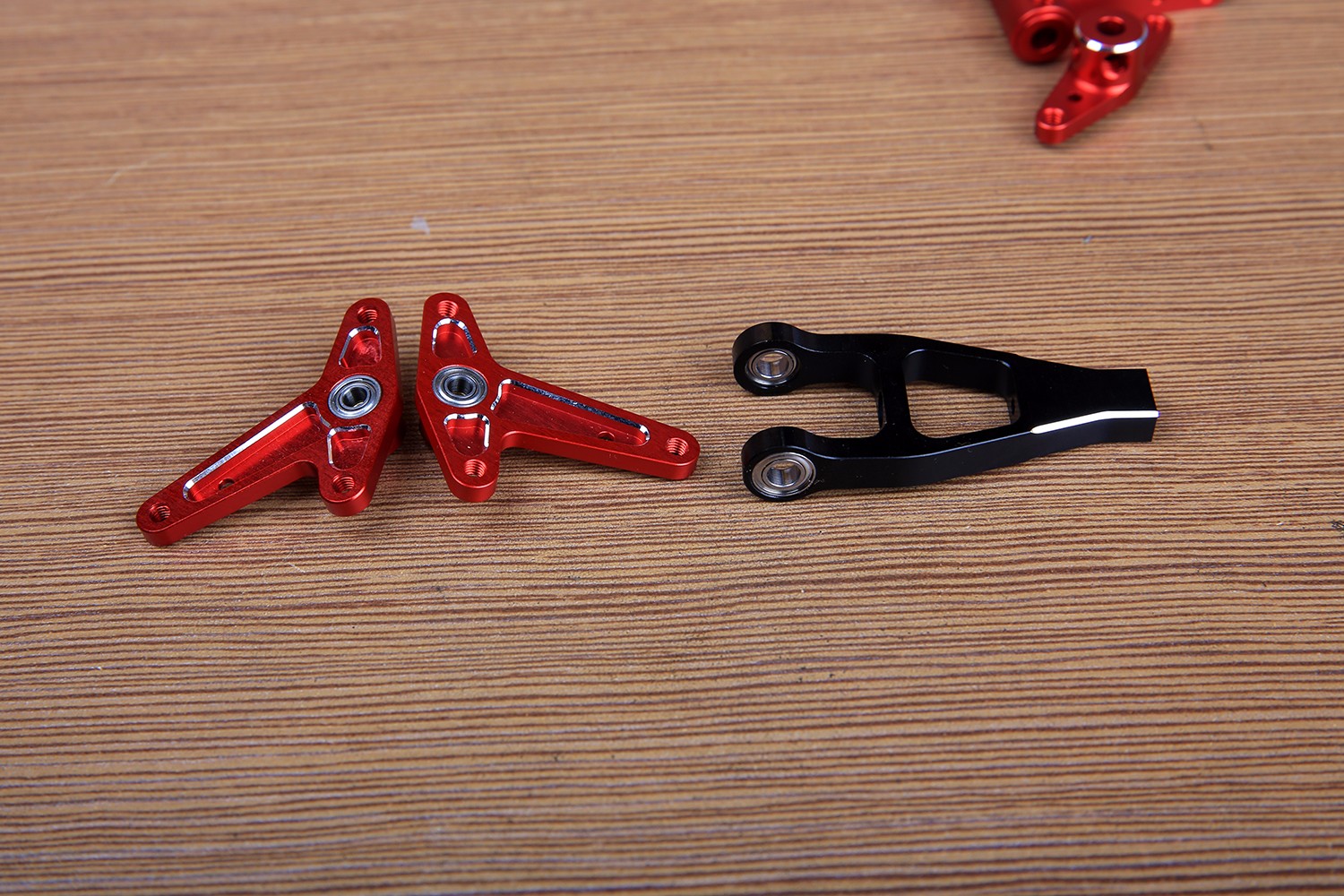

这里要注意了!三角控制摇臂两颗轴承之间要装一个铜套的(厚度较厚的),不要忘记哦!
![329A1215.JPG RVE MERAK E750组装注意事项和装机过程(一)(图19)](/ueditor/net/upload/image/20180907/6367196045221653838614266.JPG)
放上铜套再安装另一颗轴承。
![329A1216.JPG RVE MERAK E750组装注意事项和装机过程(一)(图20)](/ueditor/net/upload/image/20180907/6367196045224778831370928.JPG)

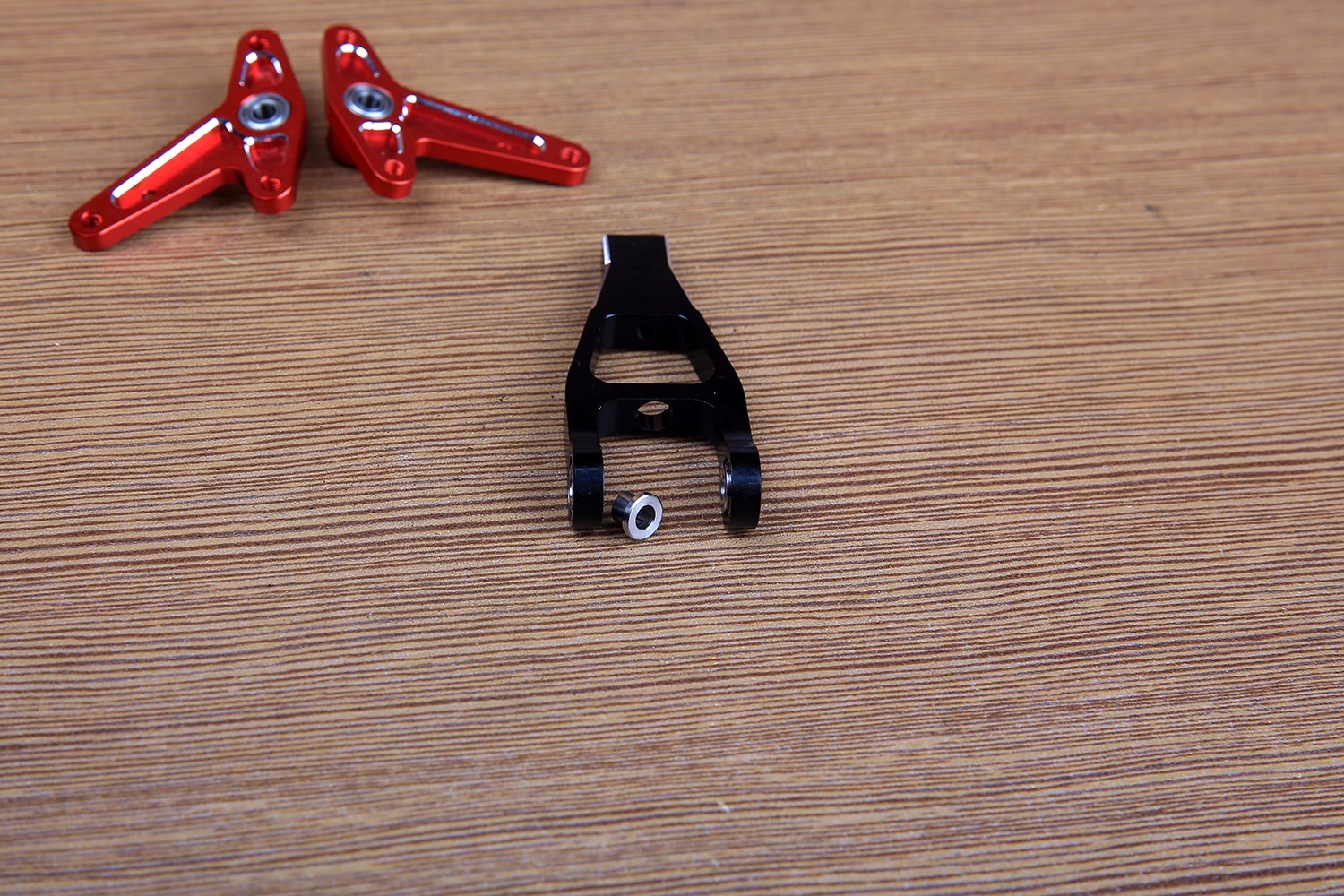

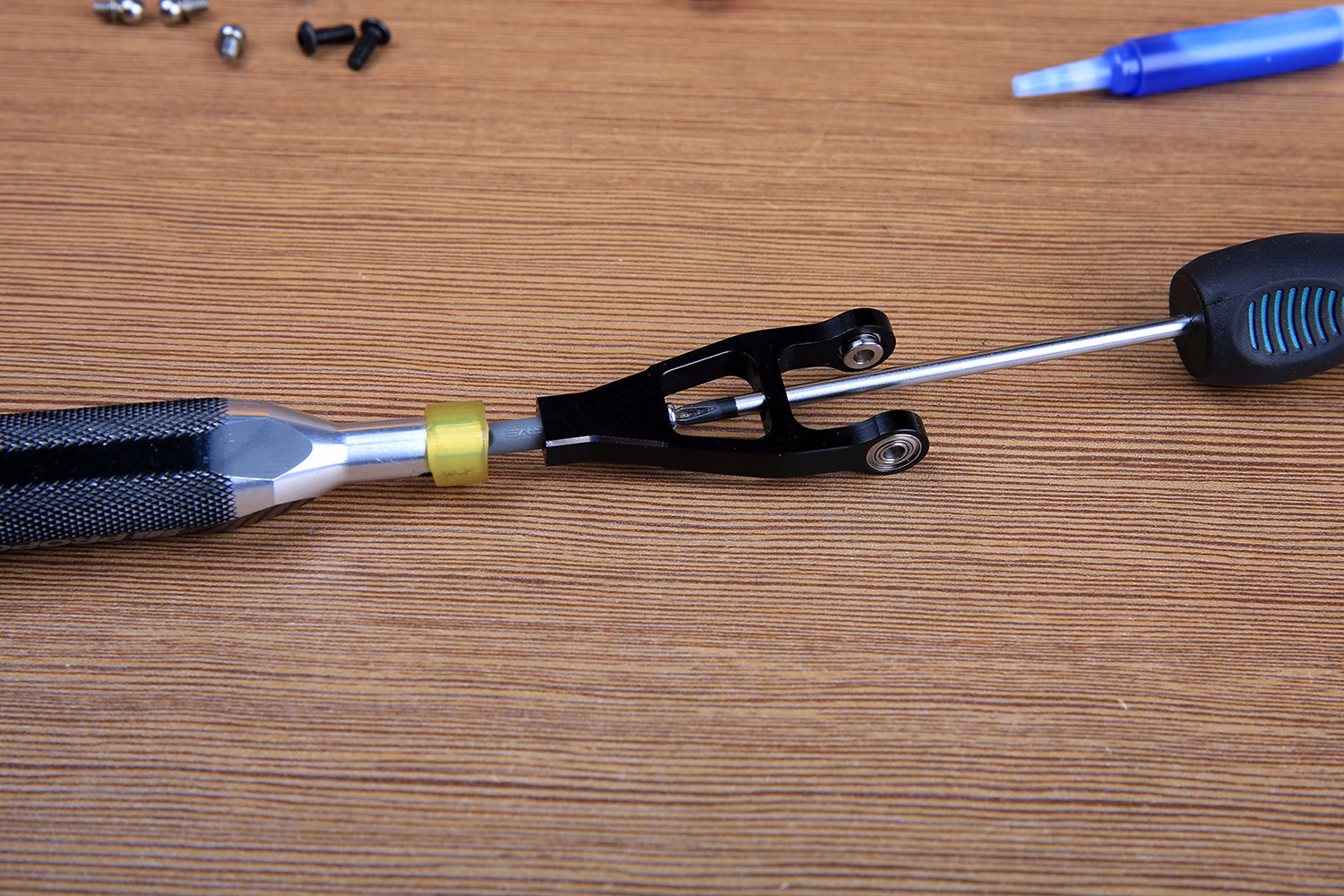

升降A臂有两个不锈钢套来配合安装。请注意是从内向外安装到轴承里面的。
![329A1217.JPG RVE MERAK E750组装注意事项和装机过程(一)(图21)](/ueditor/net/upload/image/20180907/6367196045235716339870161.JPG)

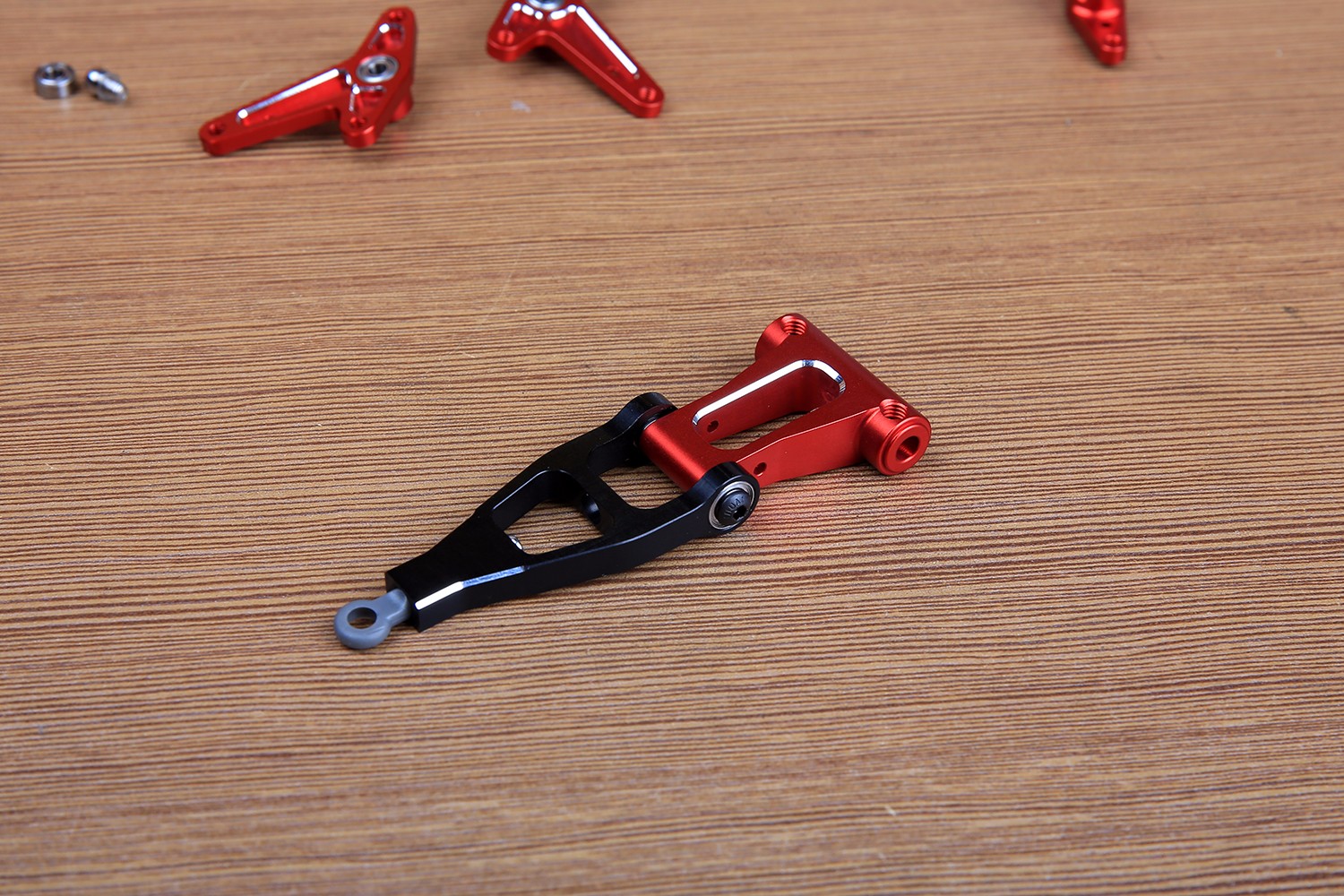

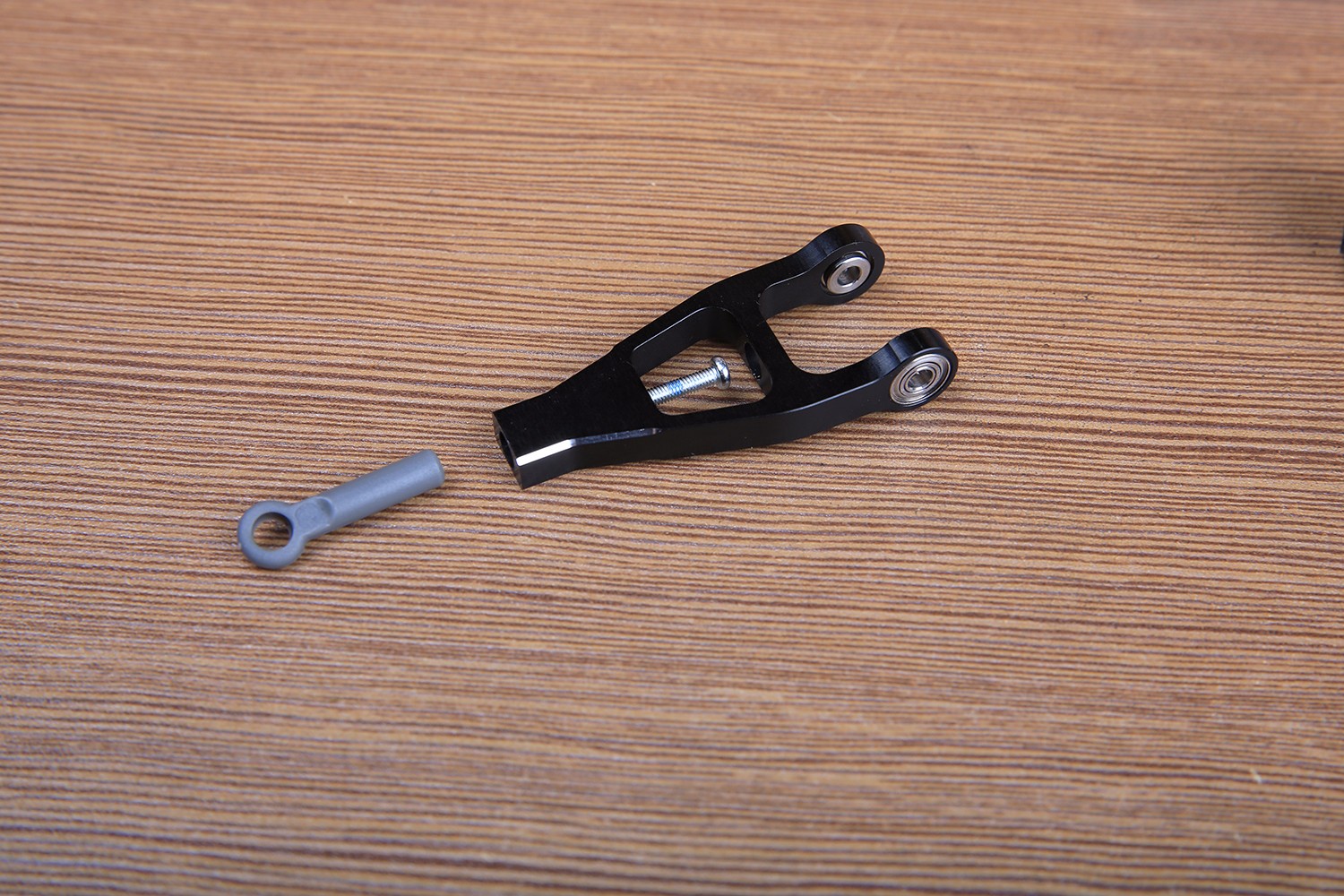

A臂顶端的球头扣是用M2.3的螺丝固定,先把螺丝抹蓝色螺丝胶拧到A臂上然后再拧球头扣。
![329A1218.JPG RVE MERAK E750组装注意事项和装机过程(一)(图22)](/ueditor/net/upload/image/20180907/6367196045245091331841977.JPG)
![329A1219.JPG RVE MERAK E750组装注意事项和装机过程(一)(图23)](/ueditor/net/upload/image/20180907/6367196045252903838584548.JPG)

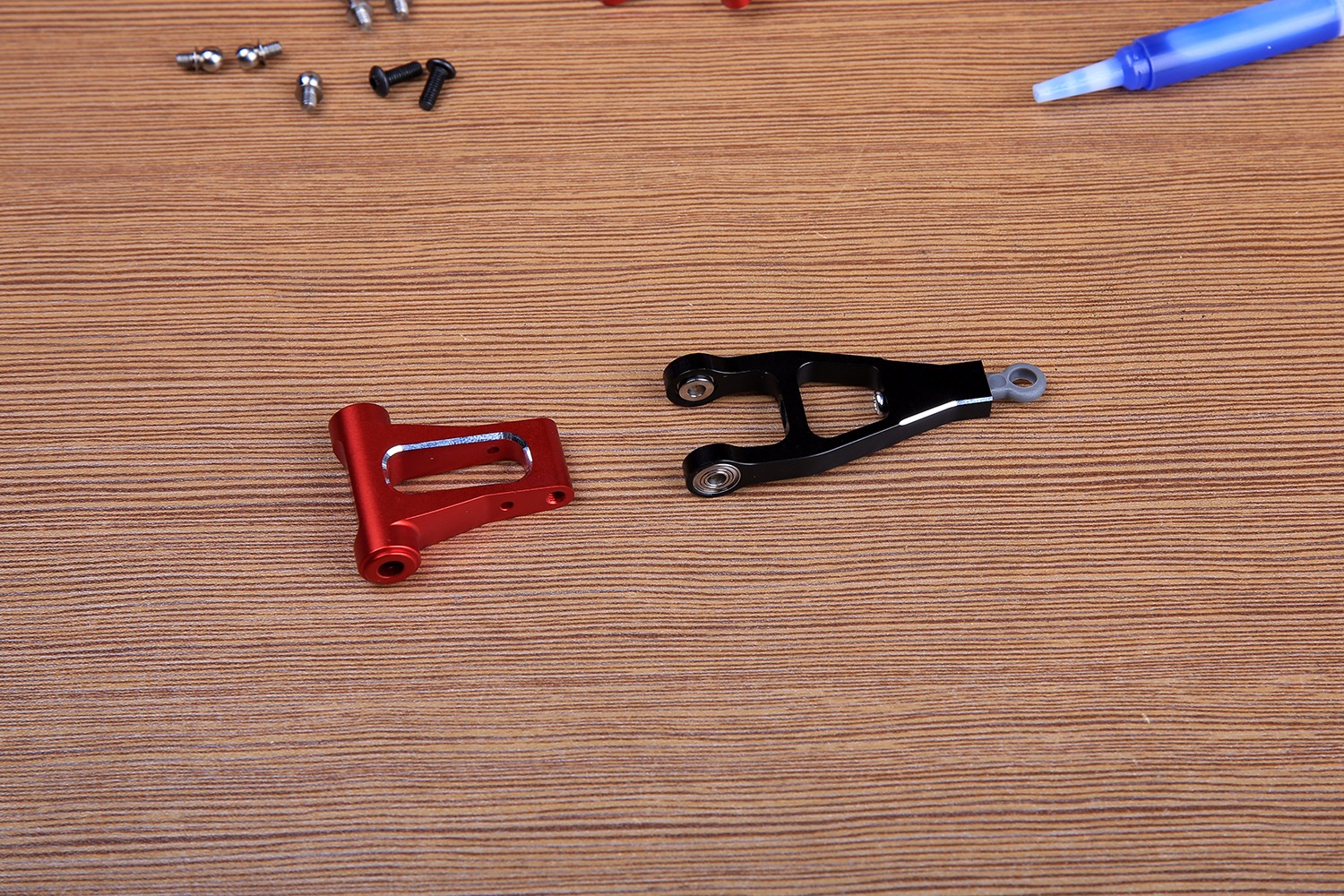

找出来A型臂基座用M3*8半圆头内六角螺丝固定好。螺丝胶少量,多了会粘住轴承套。
![329A1222.JPG RVE MERAK E750组装注意事项和装机过程(一)(图24)](/ueditor/net/upload/image/20180907/6367196045310716338241032.JPG)
![329A1223.JPG RVE MERAK E750组装注意事项和装机过程(一)(图25)](/ueditor/net/upload/image/20180907/6367196045323216331969511.JPG)

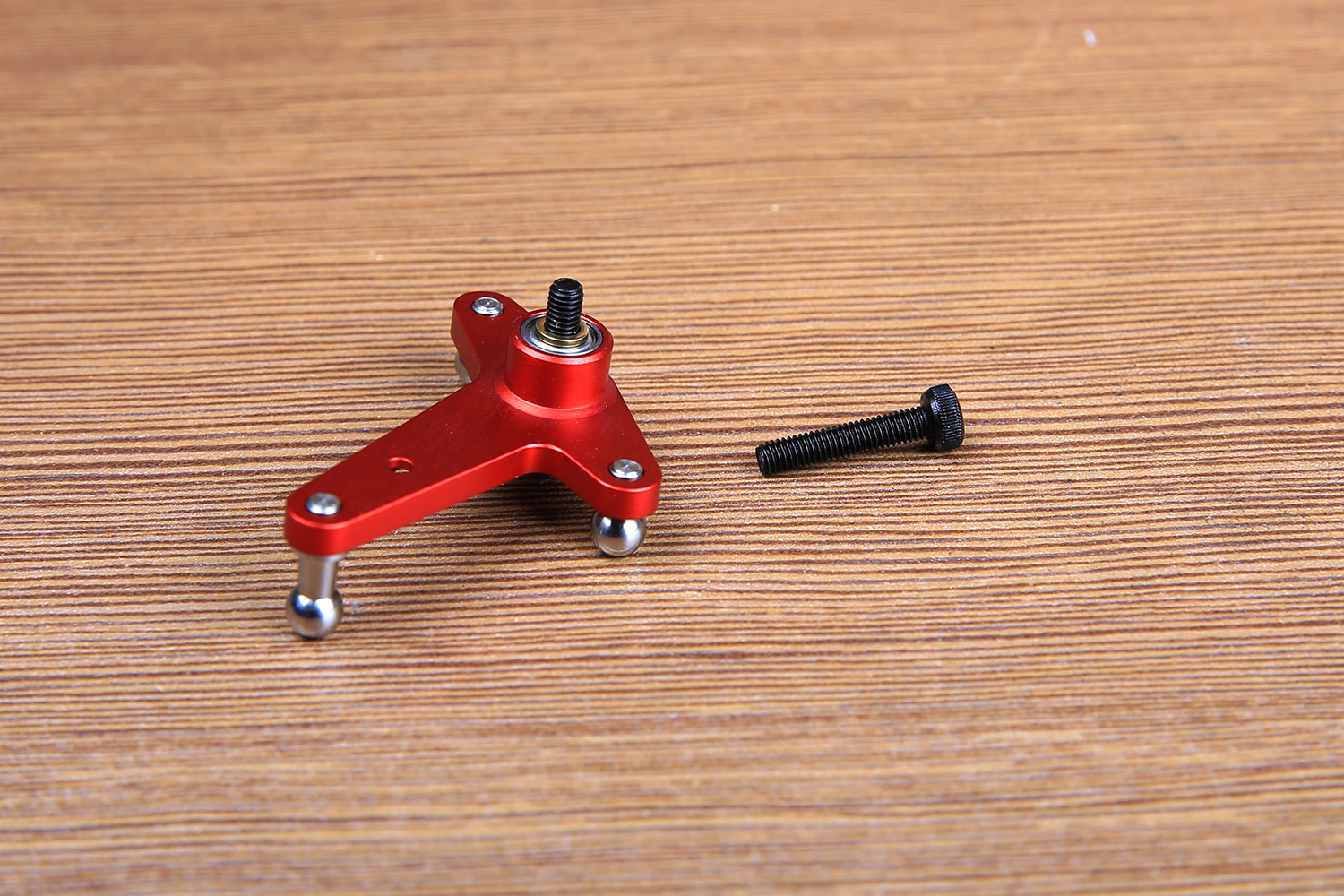

三角摇臂上固定好球头,安装时请大家注意球头长度不同和安装位置的差异。
![329A1225.JPG RVE MERAK E750组装注意事项和装机过程(一)(图26)](/ueditor/net/upload/image/20180907/6367196045381028831625995.JPG)

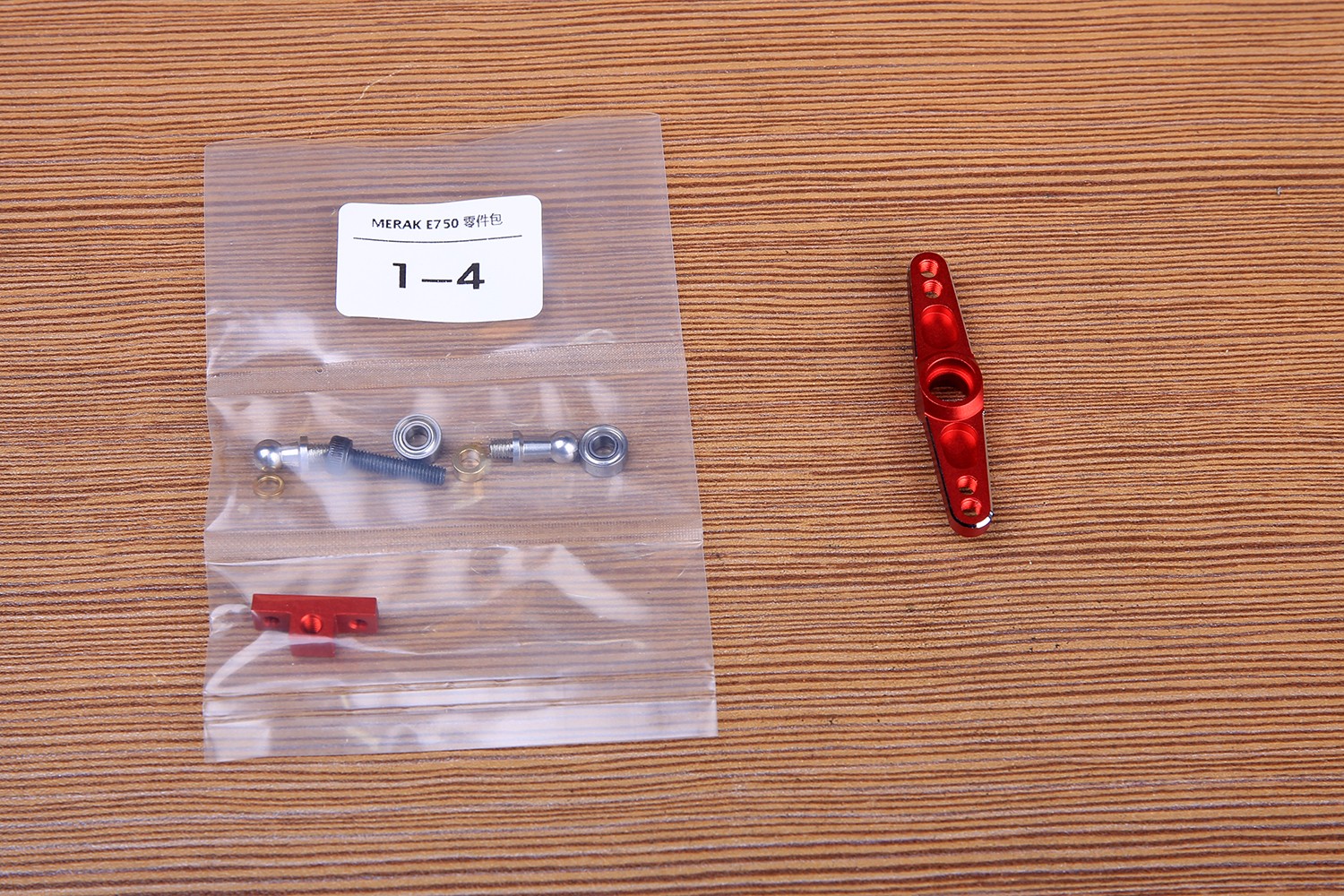

接下来取出1-4螺丝包来组装尾舵拉杆转换摇臂。
![329A1226.JPG RVE MERAK E750组装注意事项和装机过程(一)(图27)](/ueditor/net/upload/image/20180907/6367196045382591334855240.JPG)

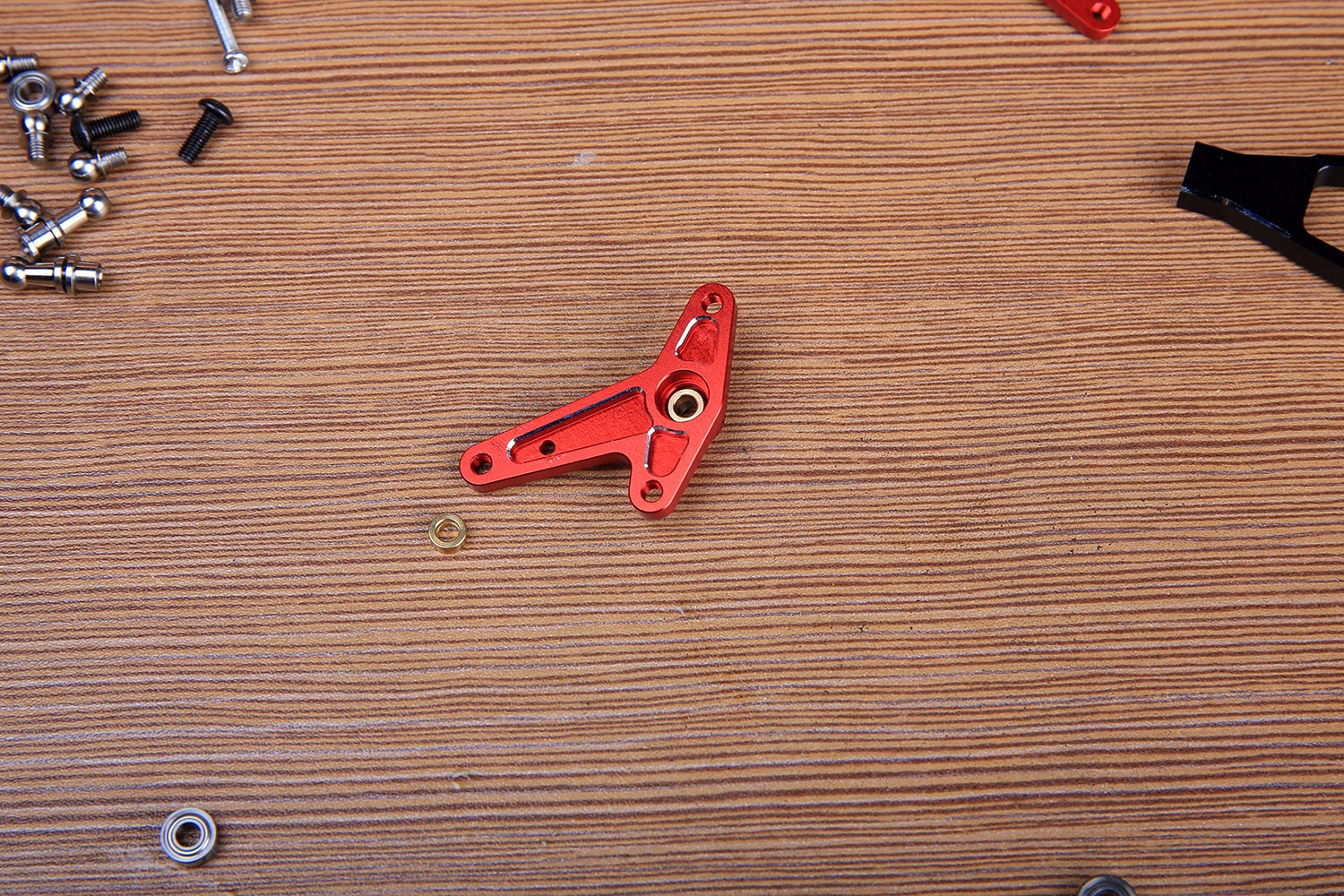

首先还是安装轴承,跟前面讲到的三角摇臂同样的方式,中间铜套不要忘记。这个螺丝包里还有个很小的铜垫片也是有用的,请按照下图顺序组装这个零件组。
![329A1228.JPG RVE MERAK E750组装注意事项和装机过程(一)(图28)](/ueditor/net/upload/image/20180907/6367196045407591331312197.JPG)
这个黄色铜垫片要安装在这里,注意球头都安装在内孔。
![329A1229.JPG RVE MERAK E750组装注意事项和装机过程(一)(图29)](/ueditor/net/upload/image/20180907/6367196045416966332284013.JPG)

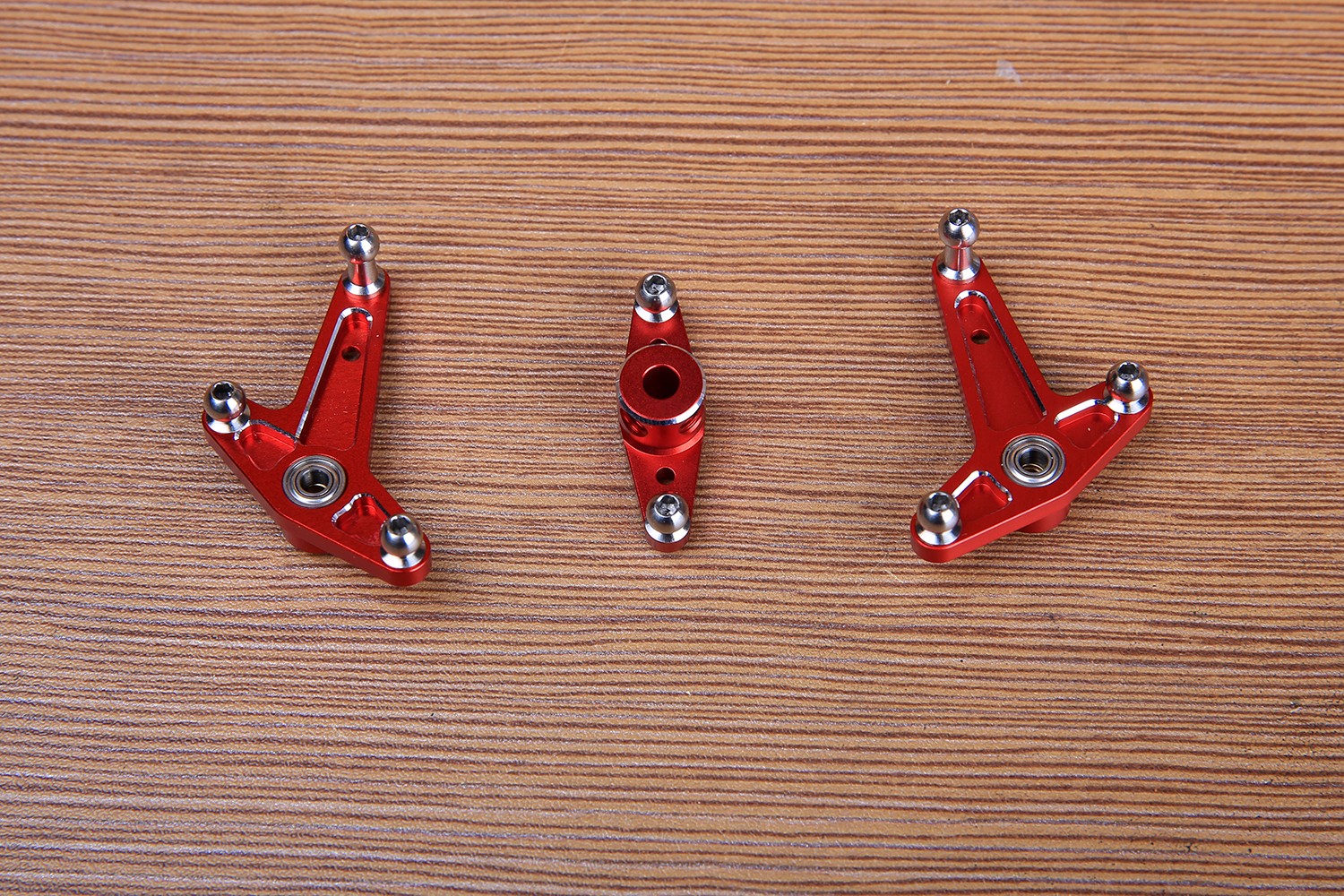

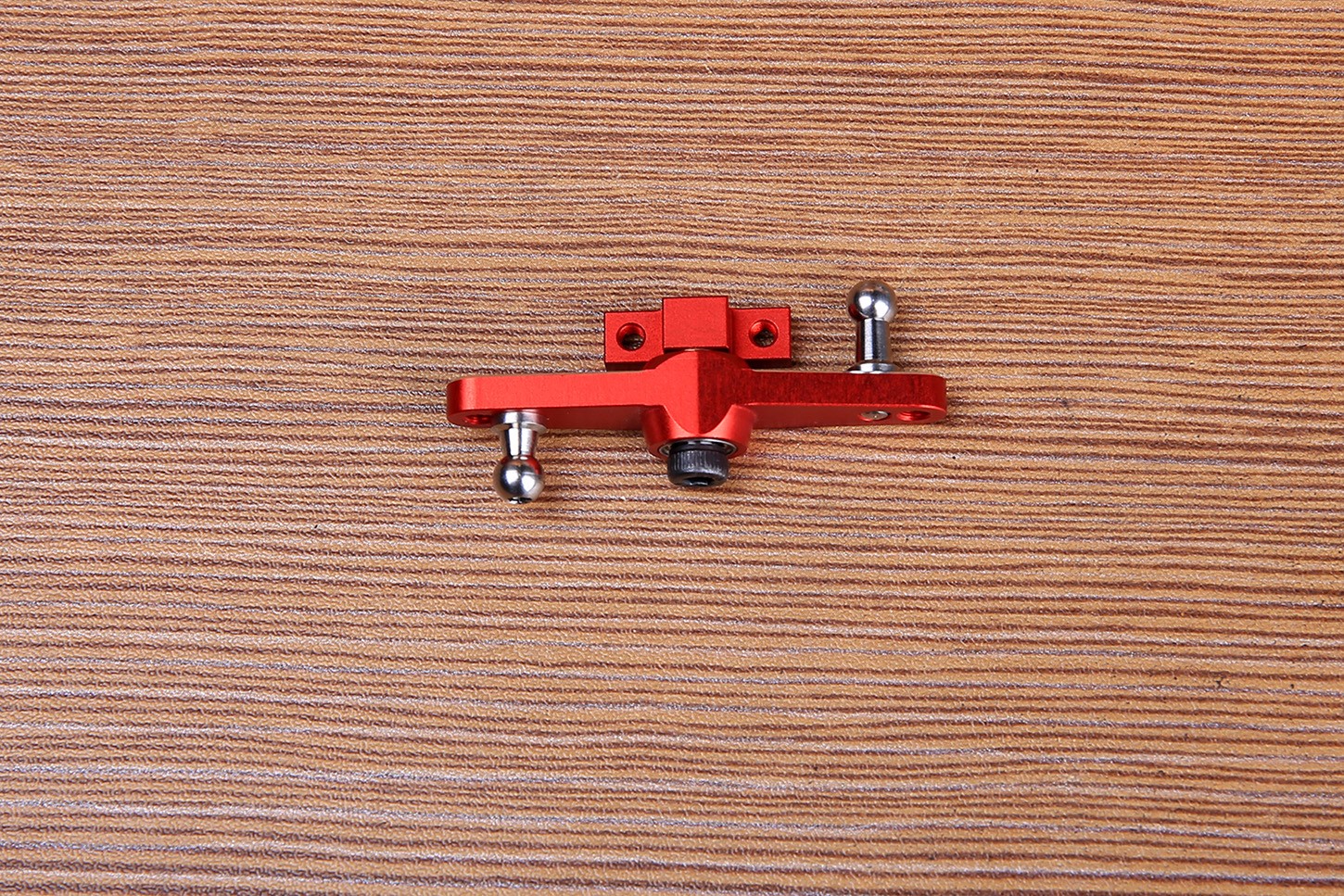

组装好的转换摇臂组,请注意球头长短和位置。
![RVE MERAK E750组装注意事项和装机过程(一)(图30) RVE MERAK E750组装注意事项和装机过程(一)(图30)](/ueditor/net/upload/image/20180907/6367196045493528838182301.JPG)

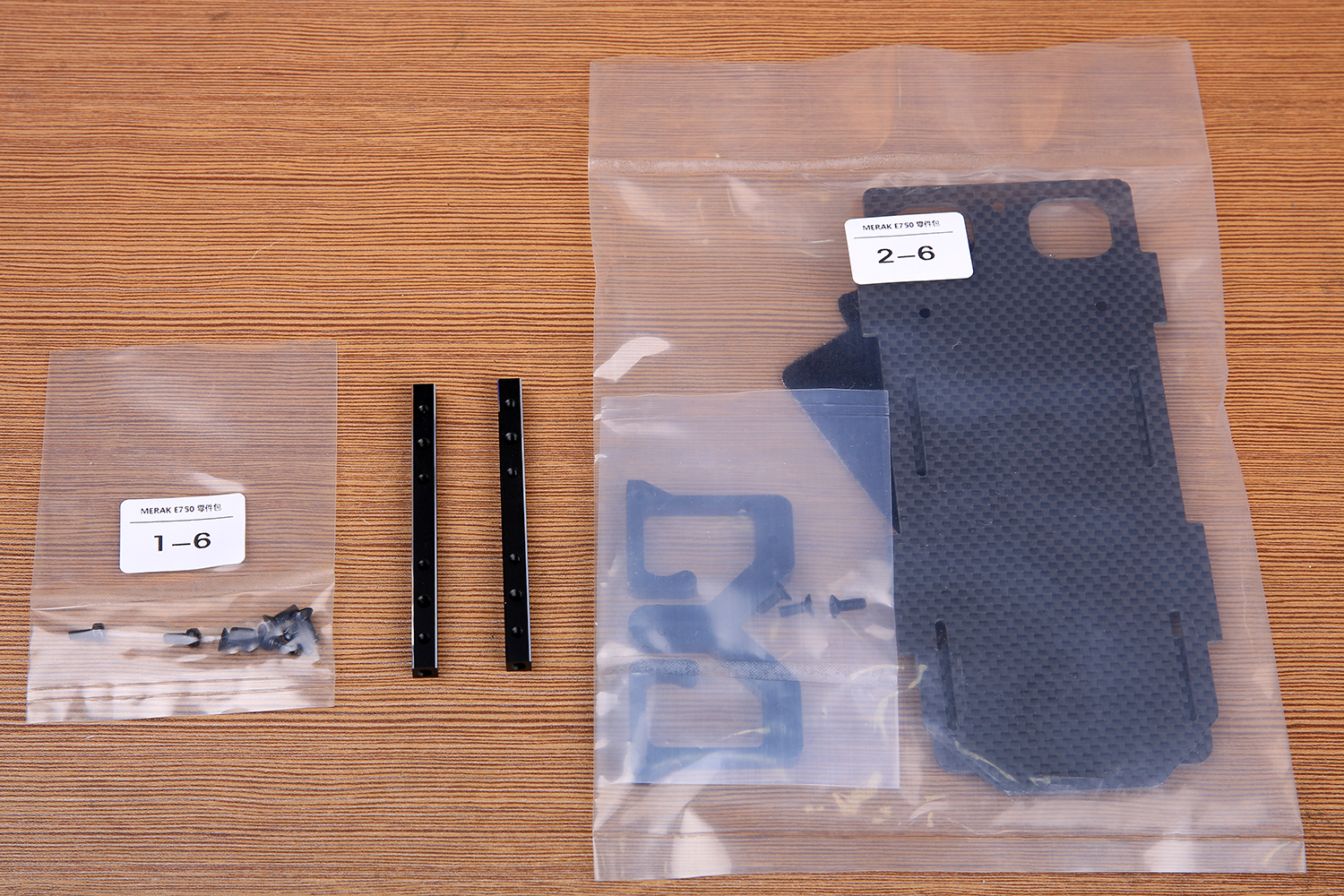

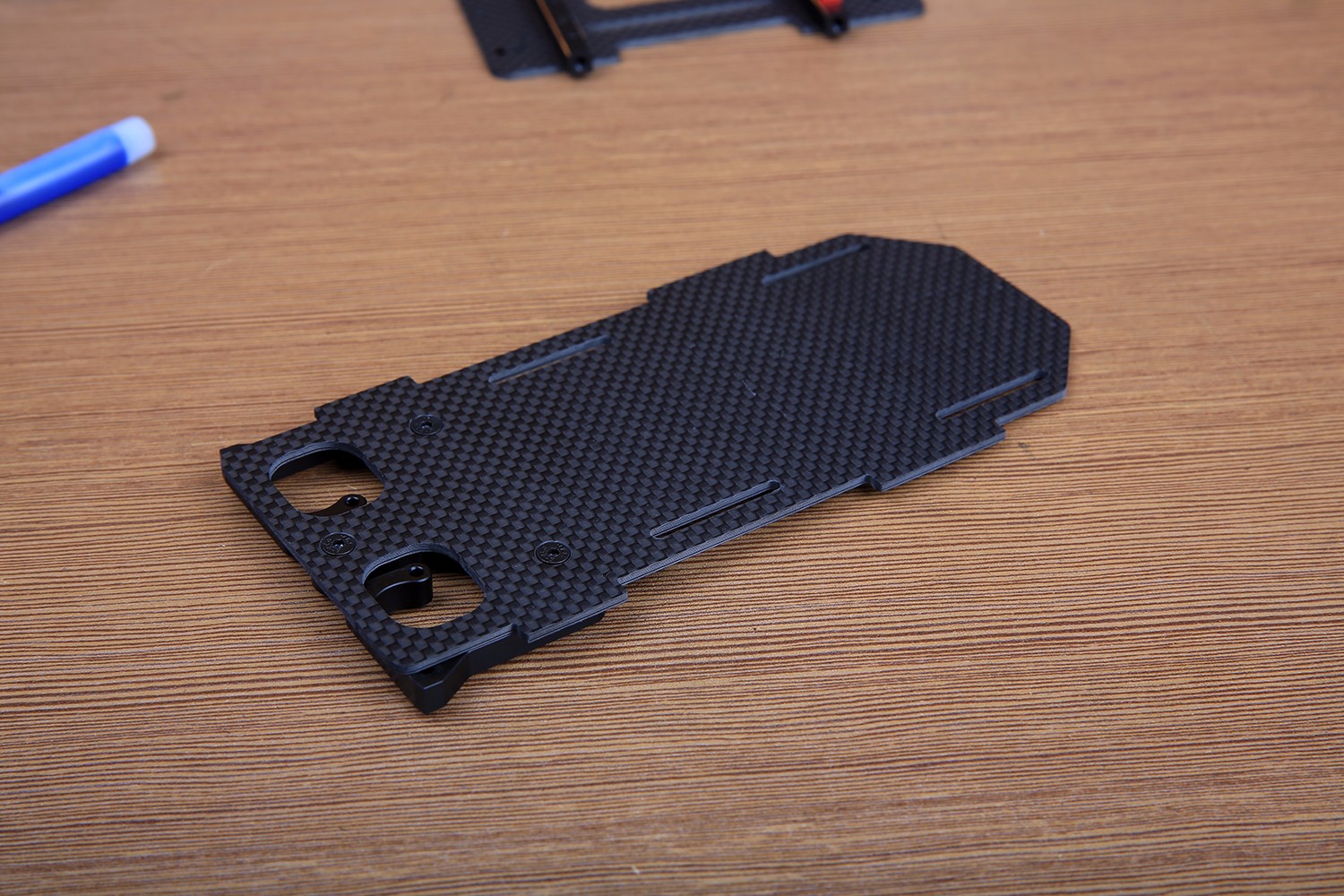

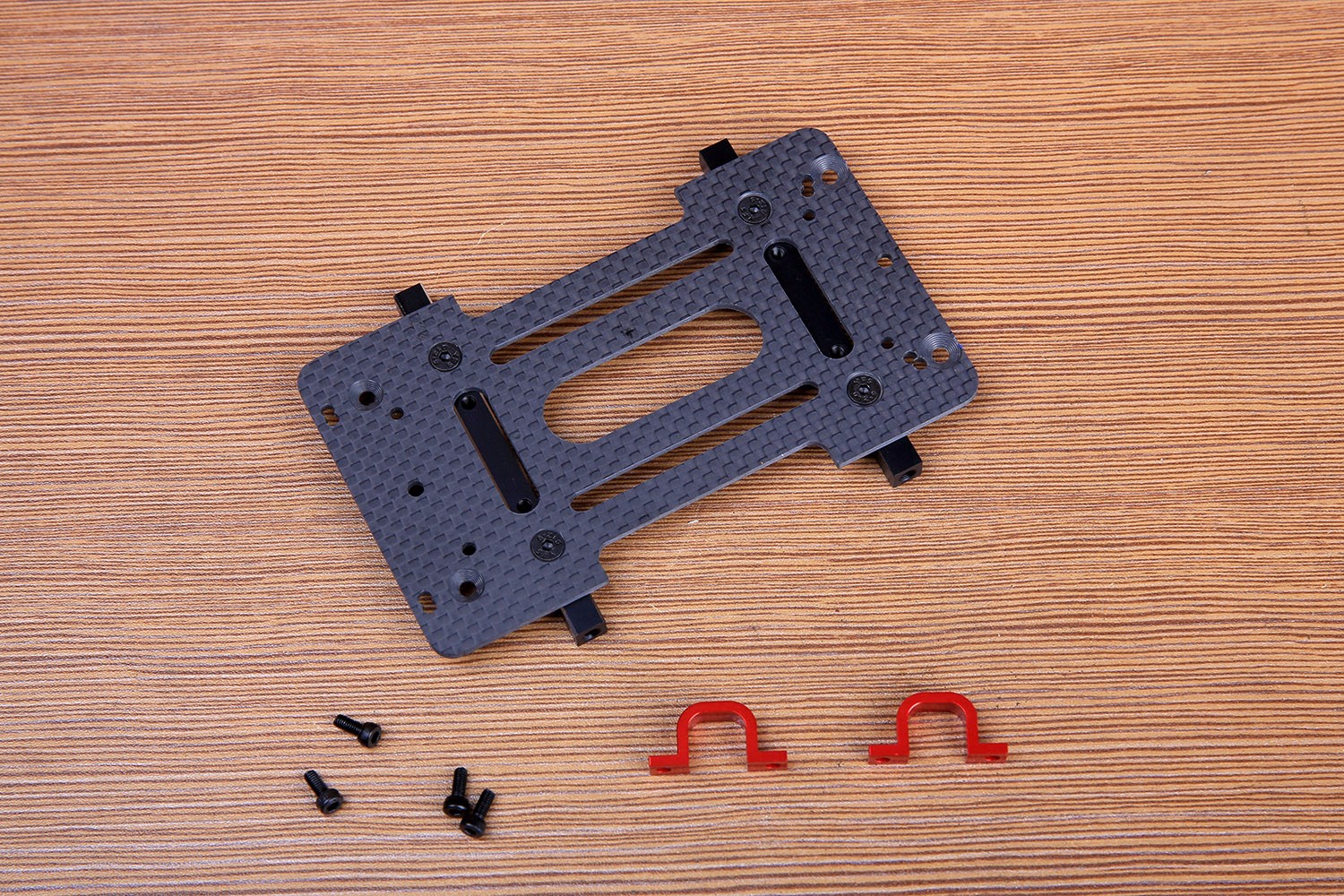

下面取出1-6和2-6配件包,这部分是电调安装板和电池板。
电调板和安装柱用M3*8的沉头螺丝固定,注意安装柱的高光亮面不靠碳板。红色的电池插头安装座可以搭配XT150插头,方便动力电池通电。
![329A1232.JPG RVE MERAK E750组装注意事项和装机过程(一)(图32)](/ueditor/net/upload/image/20180907/6367196045462278838212019.JPG)
![329A1234.JPG RVE MERAK E750组装注意事项和装机过程(一)(图33)](/ueditor/net/upload/image/20180907/6367196045516966336111841.JPG)

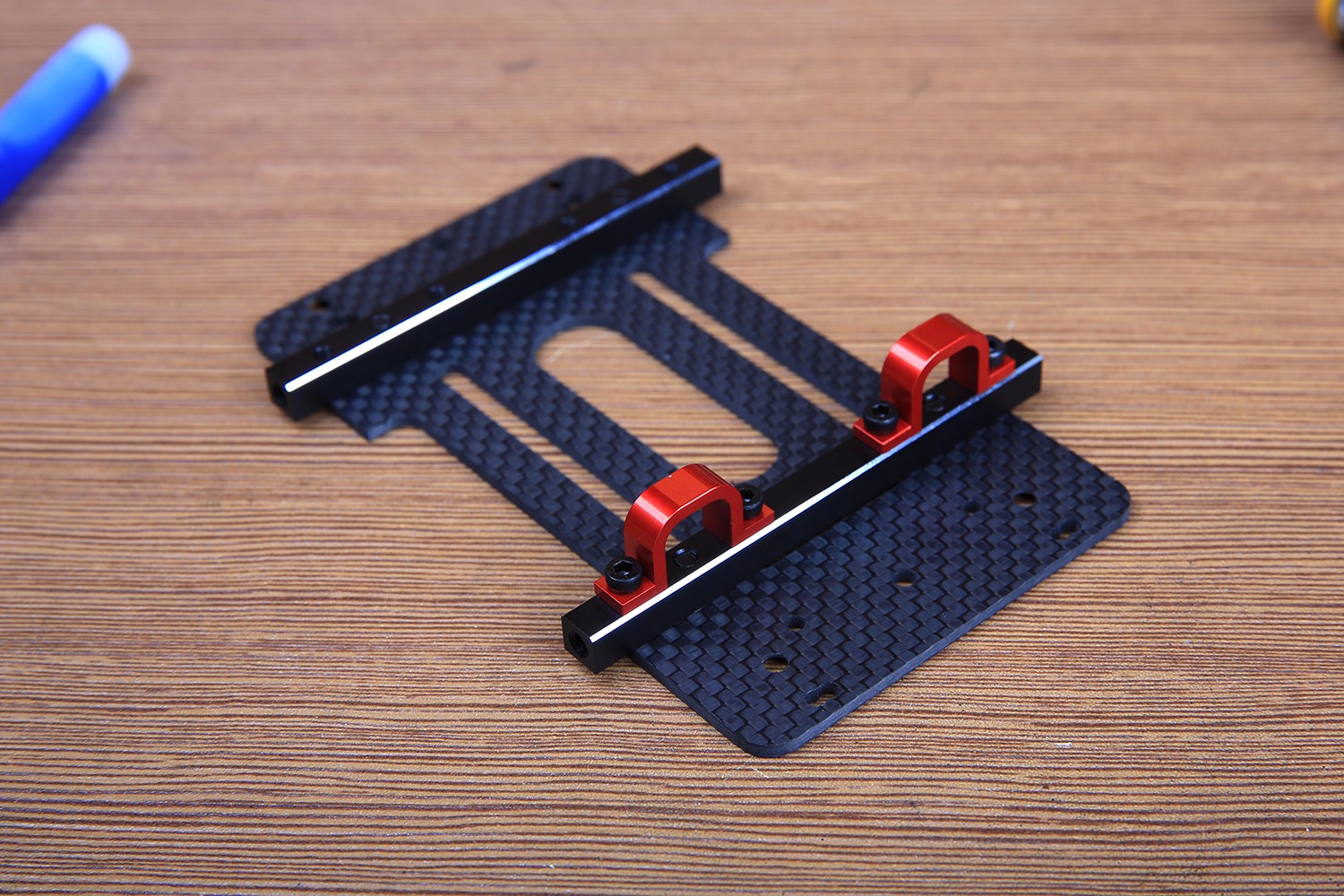

电池板和电池板卡扣用三颗M3*8沉头螺丝固定。
![329A1235.JPG RVE MERAK E750组装注意事项和装机过程(一)(图34)](/ueditor/net/upload/image/20180907/6367196045521653832097749.JPG)

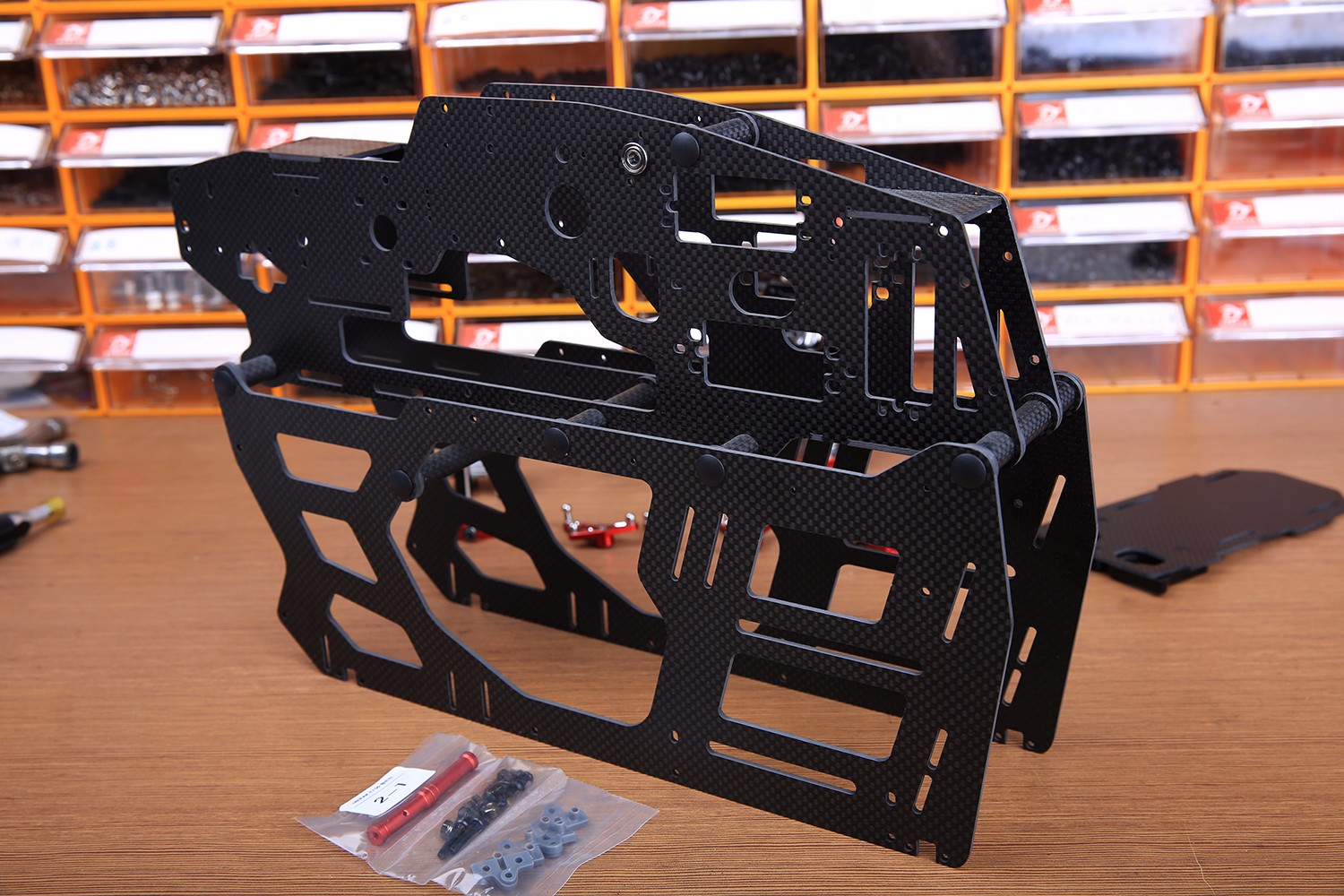

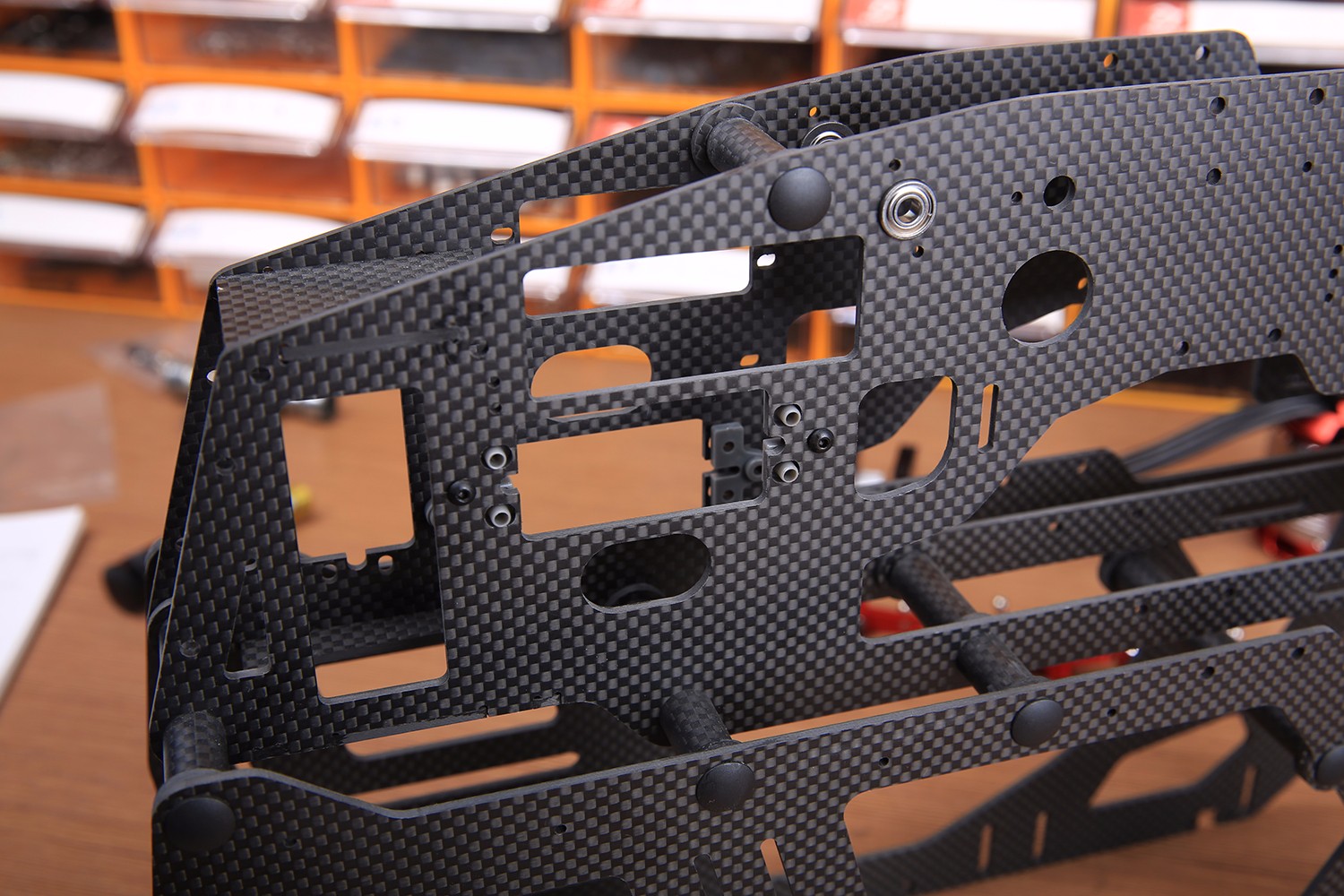

接下来开始组装机身部分,先拿出一体化侧板和2-1配件包。先要安装舵机安装座和机壳固定柱。
![329A1237.JPG RVE MERAK E750组装注意事项和装机过程(一)(图35)](/ueditor/net/upload/image/20180907/6367196045585716335267558.JPG)

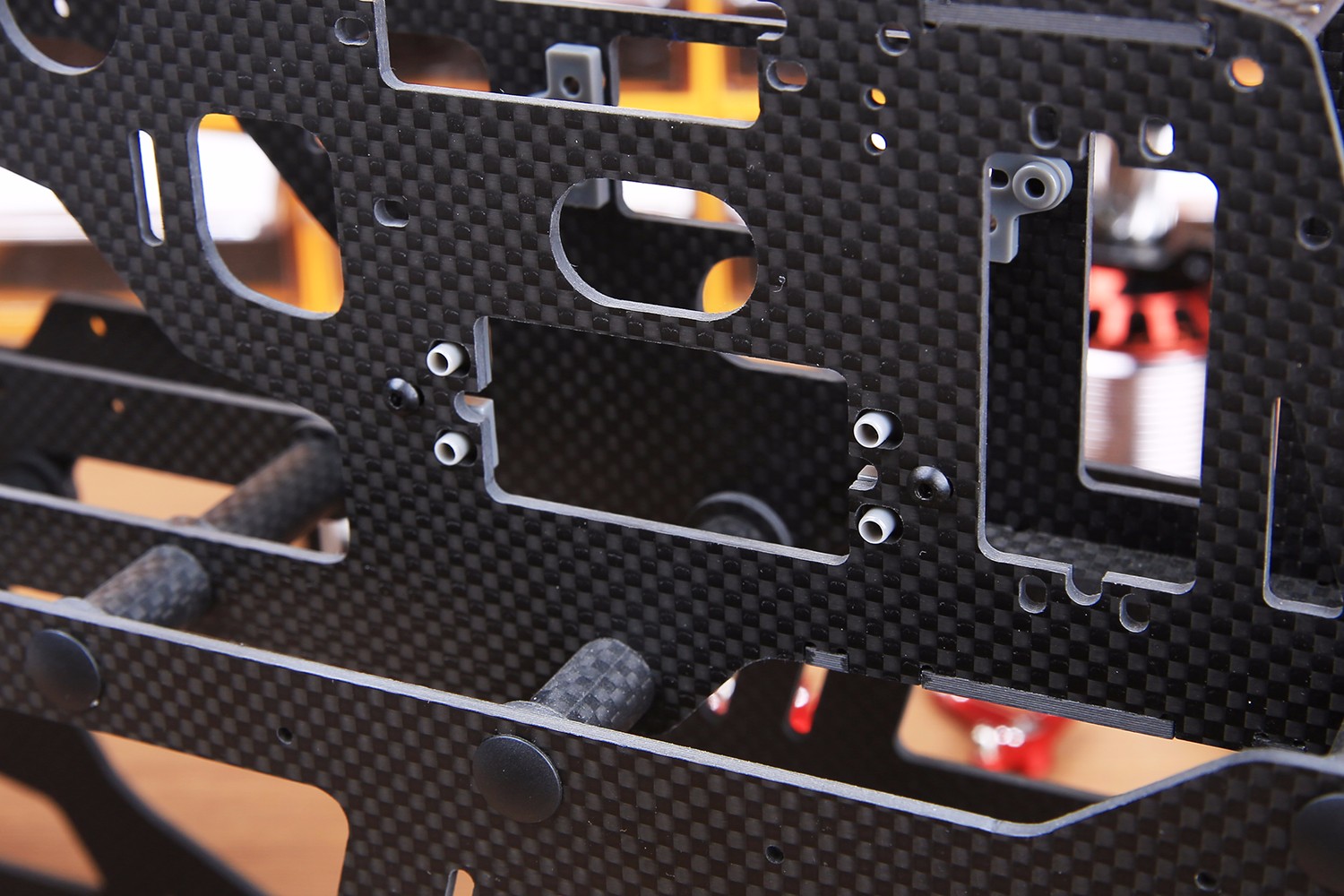

用M2.5*4的半圆头螺丝把舵机安装座固定到侧板内.
![329A1239.JPG RVE MERAK E750组装注意事项和装机过程(一)(图36)](/ueditor/net/upload/image/20180907/6367196045609153833197098.JPG)
左右各两片,注意螺丝不要锁紧,因为后期还需要微调一下舵机位置。
![329A1240.JPG RVE MERAK E750组装注意事项和装机过程(一)(图37)](/ueditor/net/upload/image/20180907/6367196045620091332696331.JPG)
![329A1241.JPG RVE MERAK E750组装注意事项和装机过程(一)(图38)](/ueditor/net/upload/image/20180907/6367196045621653835925576.JPG)

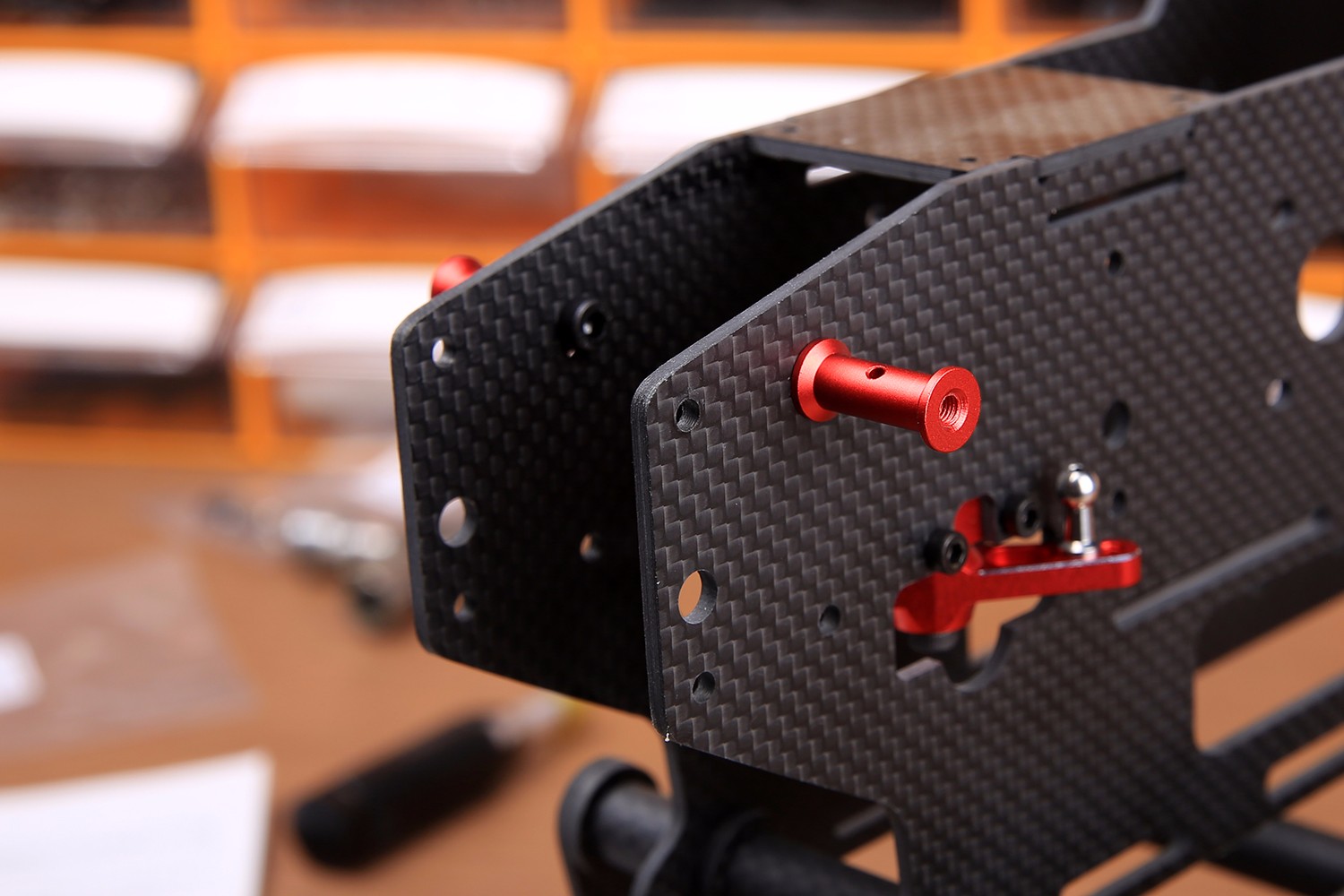

前机壳固定柱用较长的这款,固定螺丝用半圆头M3*8的内六角螺丝。
![329A1242.JPG RVE MERAK E750组装注意事项和装机过程(一)(图39)](/ueditor/net/upload/image/20180907/6367196045626341336209656.JPG)
![329A1243.JPG RVE MERAK E750组装注意事项和装机过程(一)(图40)](/ueditor/net/upload/image/20180907/6367196045638841338938135.JPG)

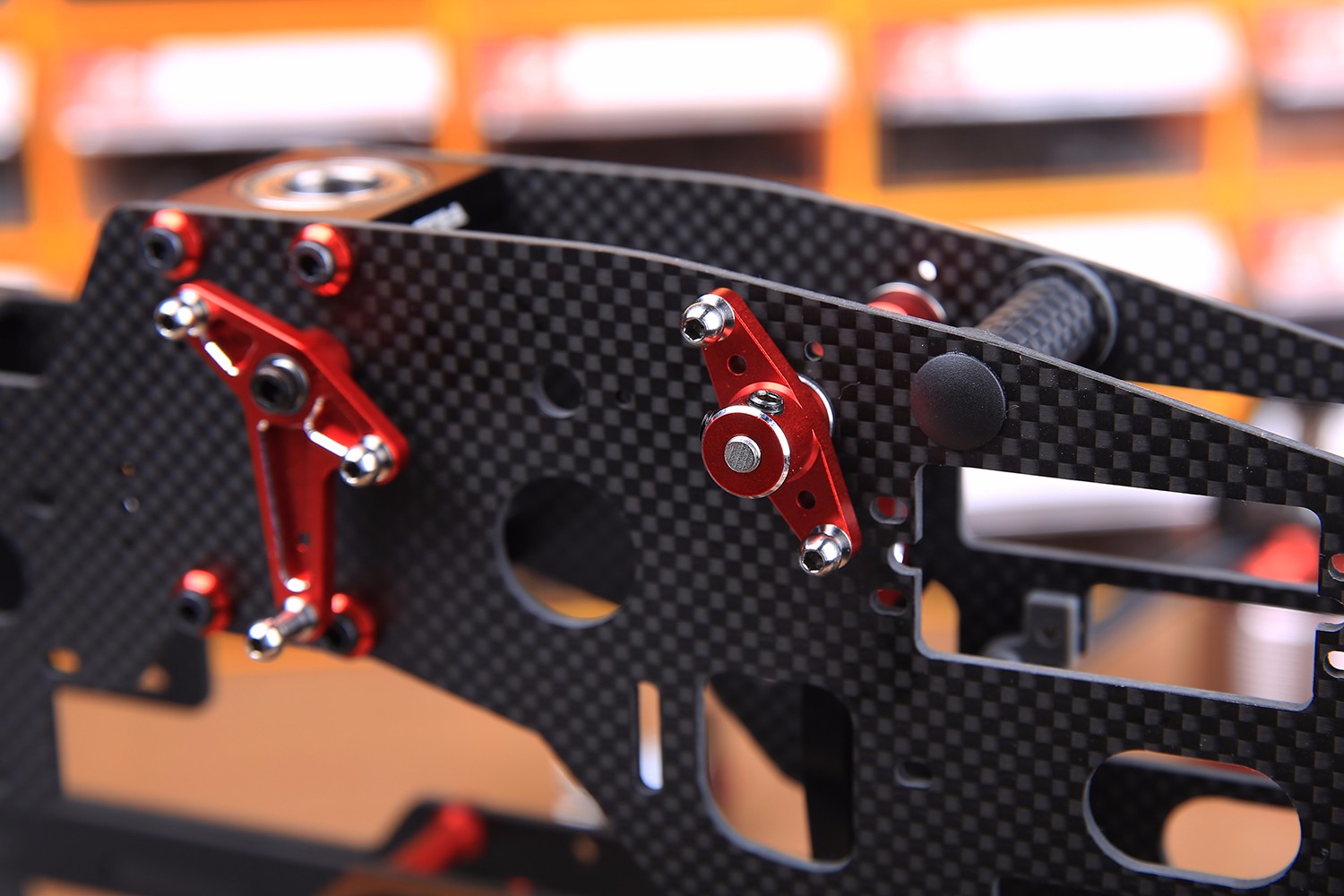

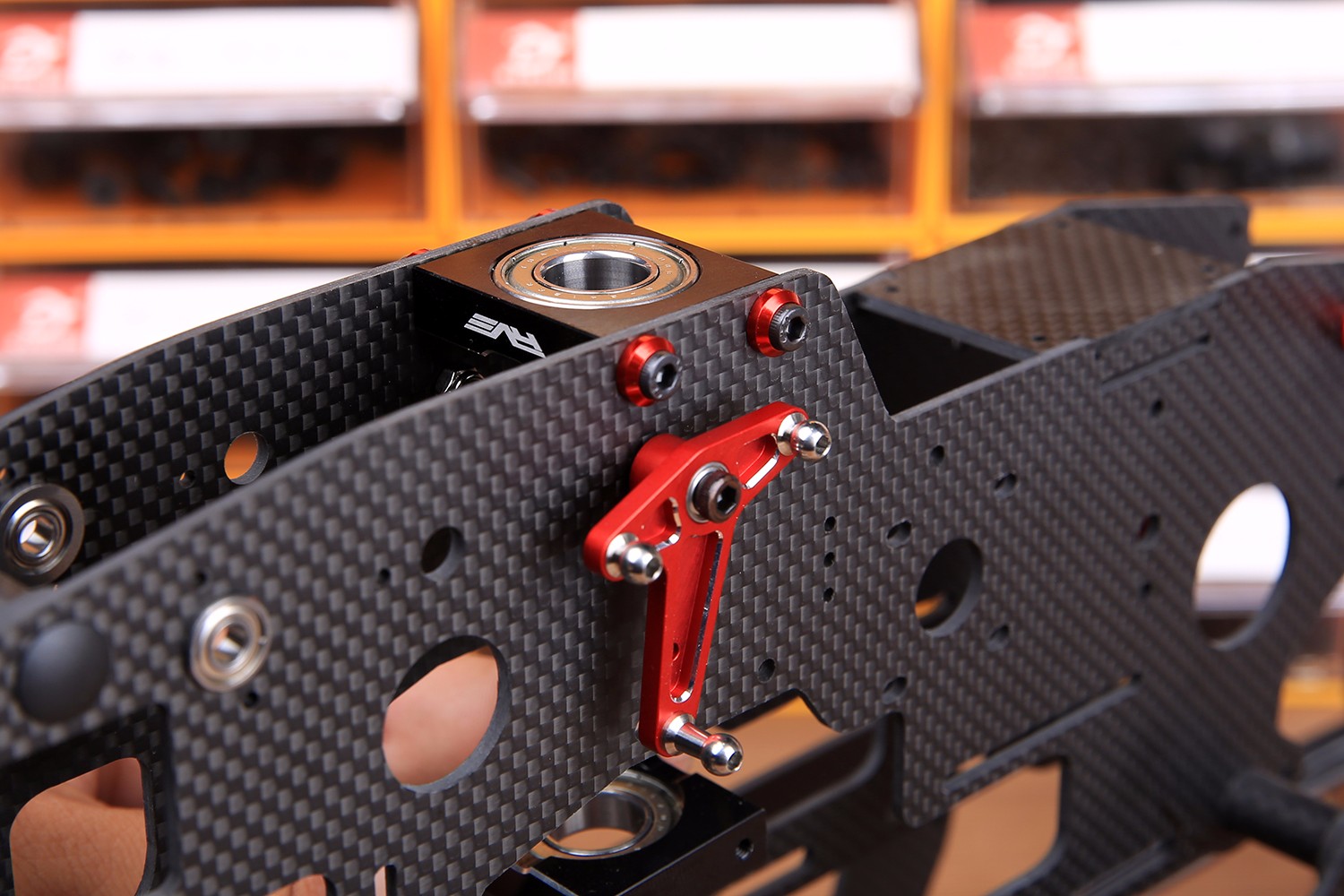

下面拿出我们前阶段已经装好的三角摇臂,用M3*15的内六角螺丝固定到侧板上。注意侧板与摇臂之间的垫片不要忘记安装。![329A1244.JPG 329A1244.JPG](/ueditor/net/upload/image/20180908/6367204088327482967137506.JPG)
特别注意摇臂分左右,请务必注意!
![329A1244.JPG RVE MERAK E750组装注意事项和装机过程(一)(图42)](/ueditor/net/upload/image/20180907/6367196045654466339125104.JPG)

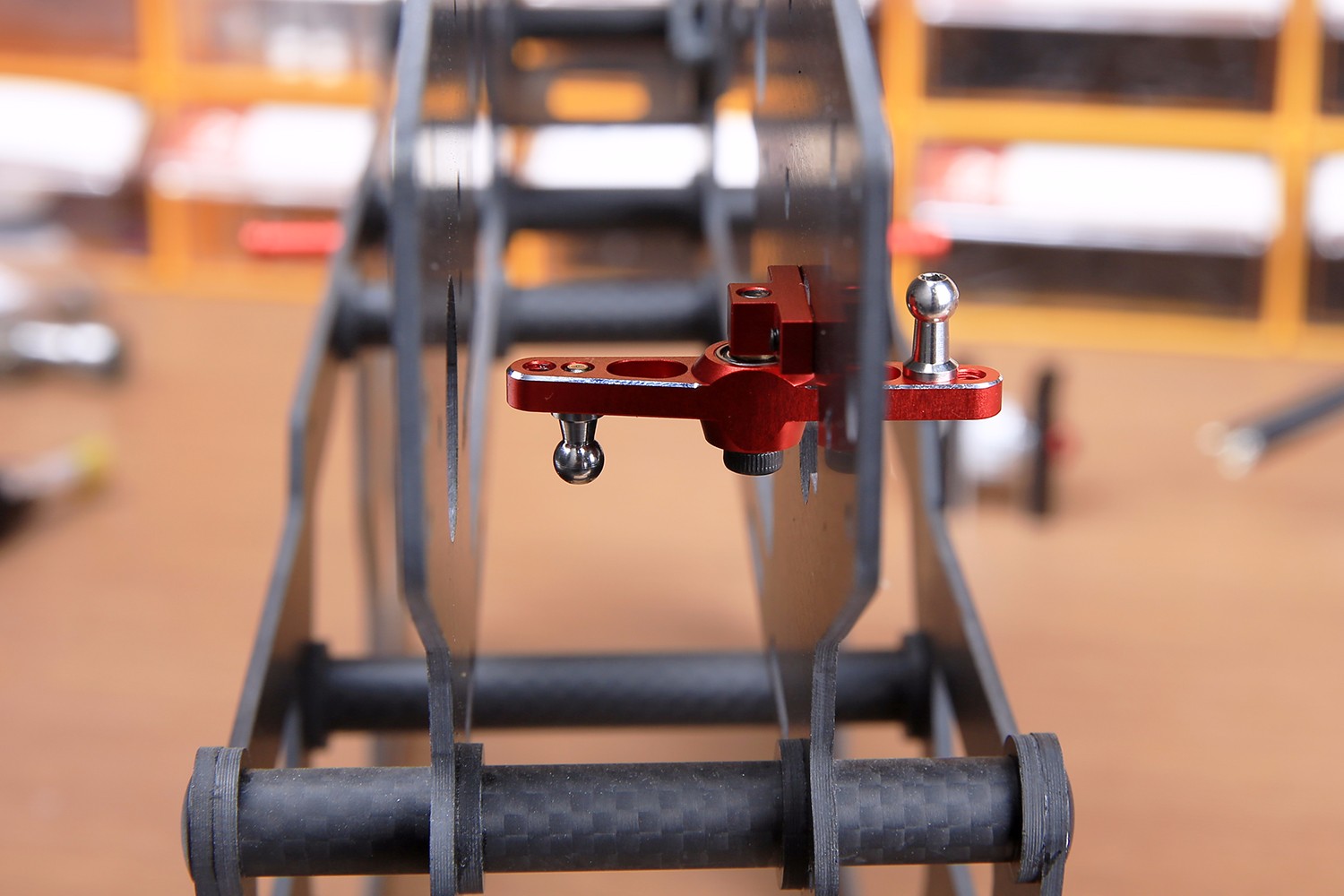

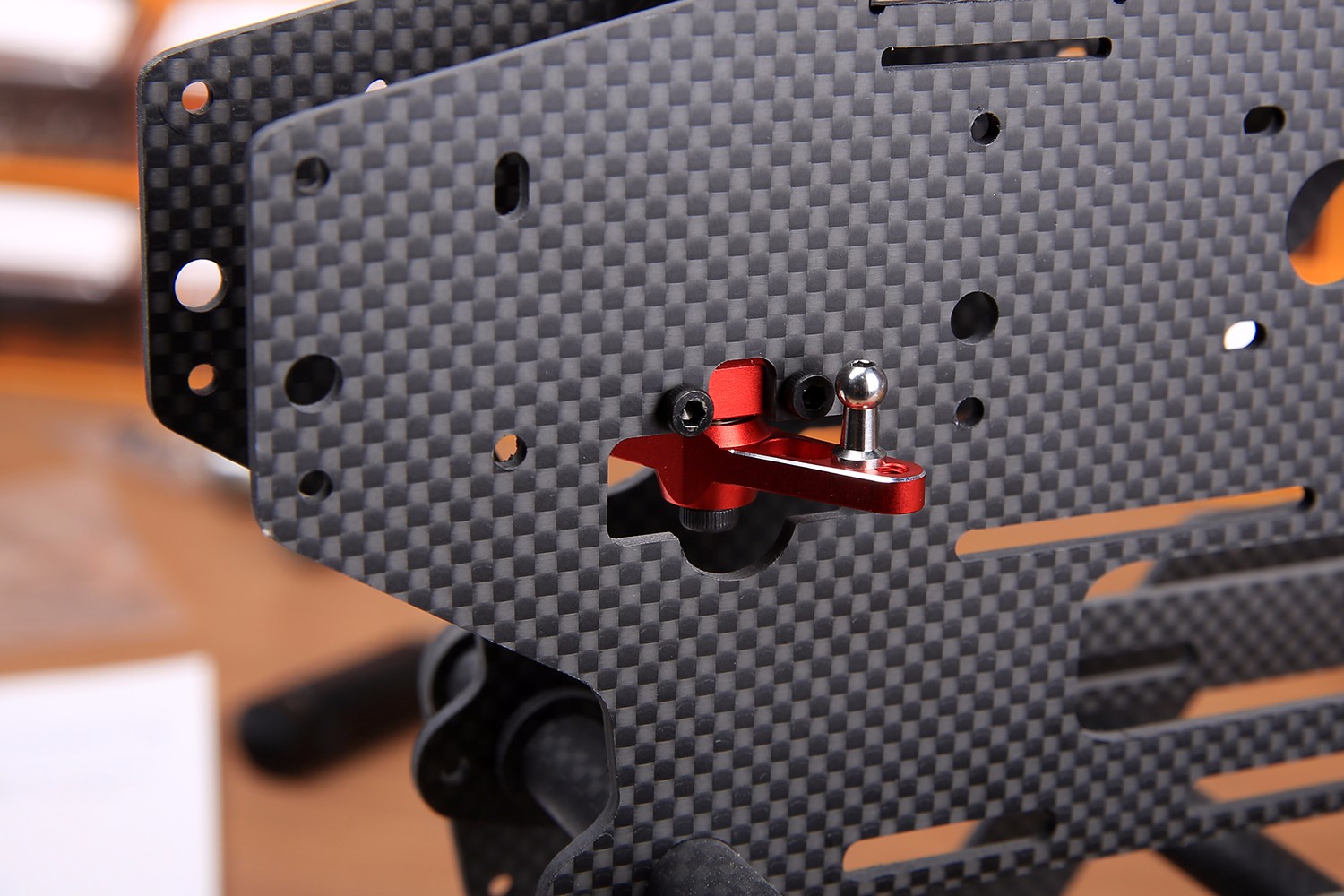

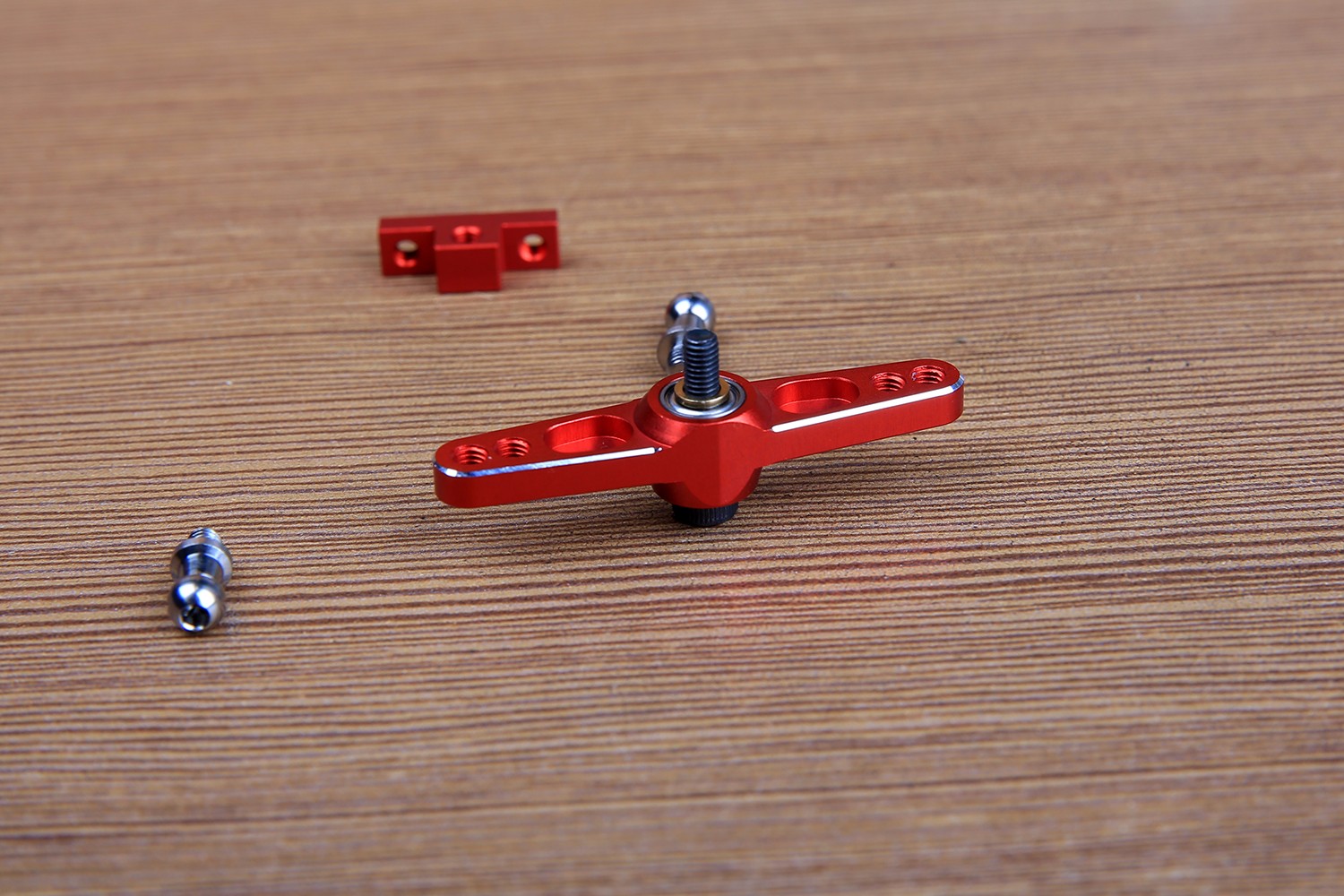

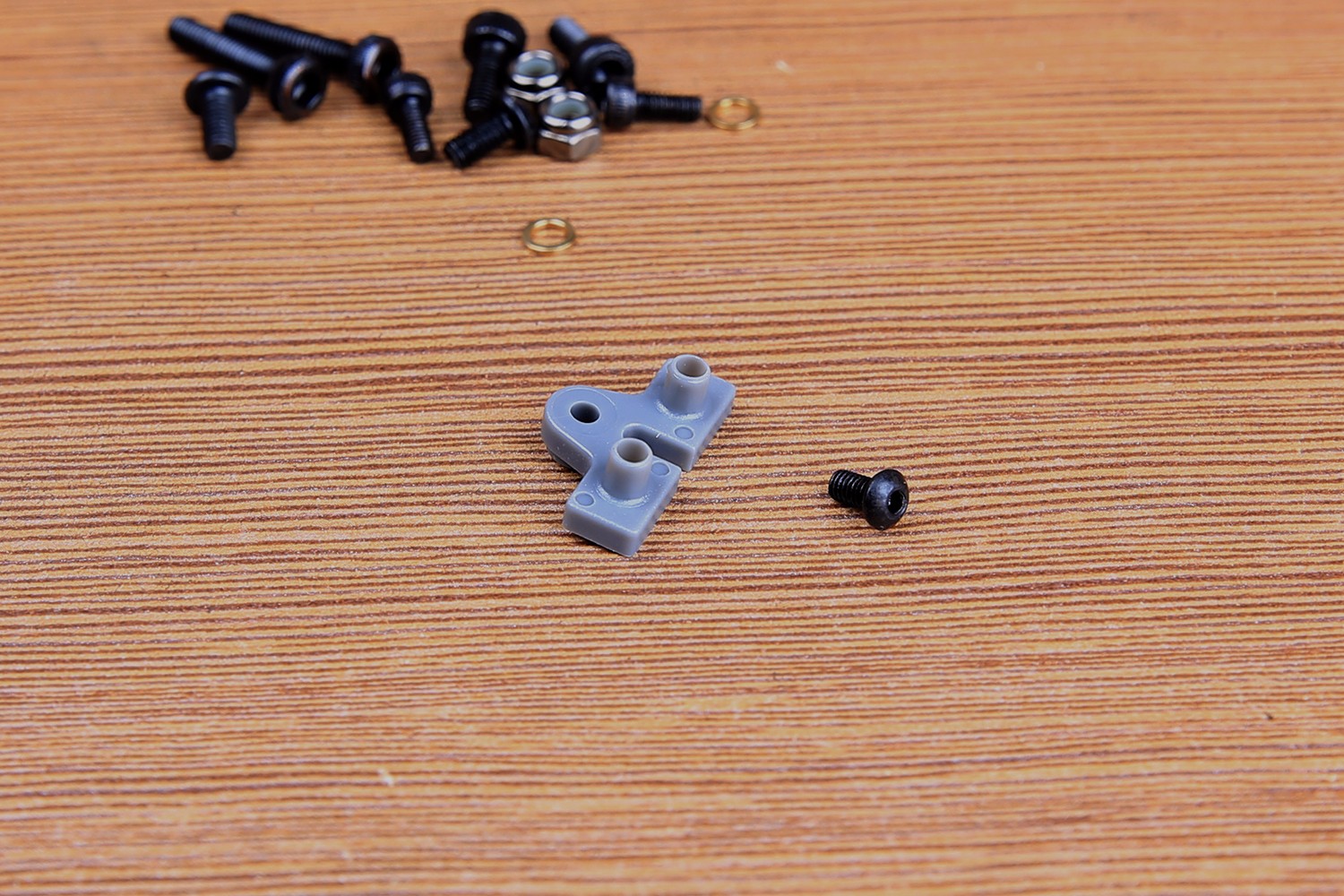

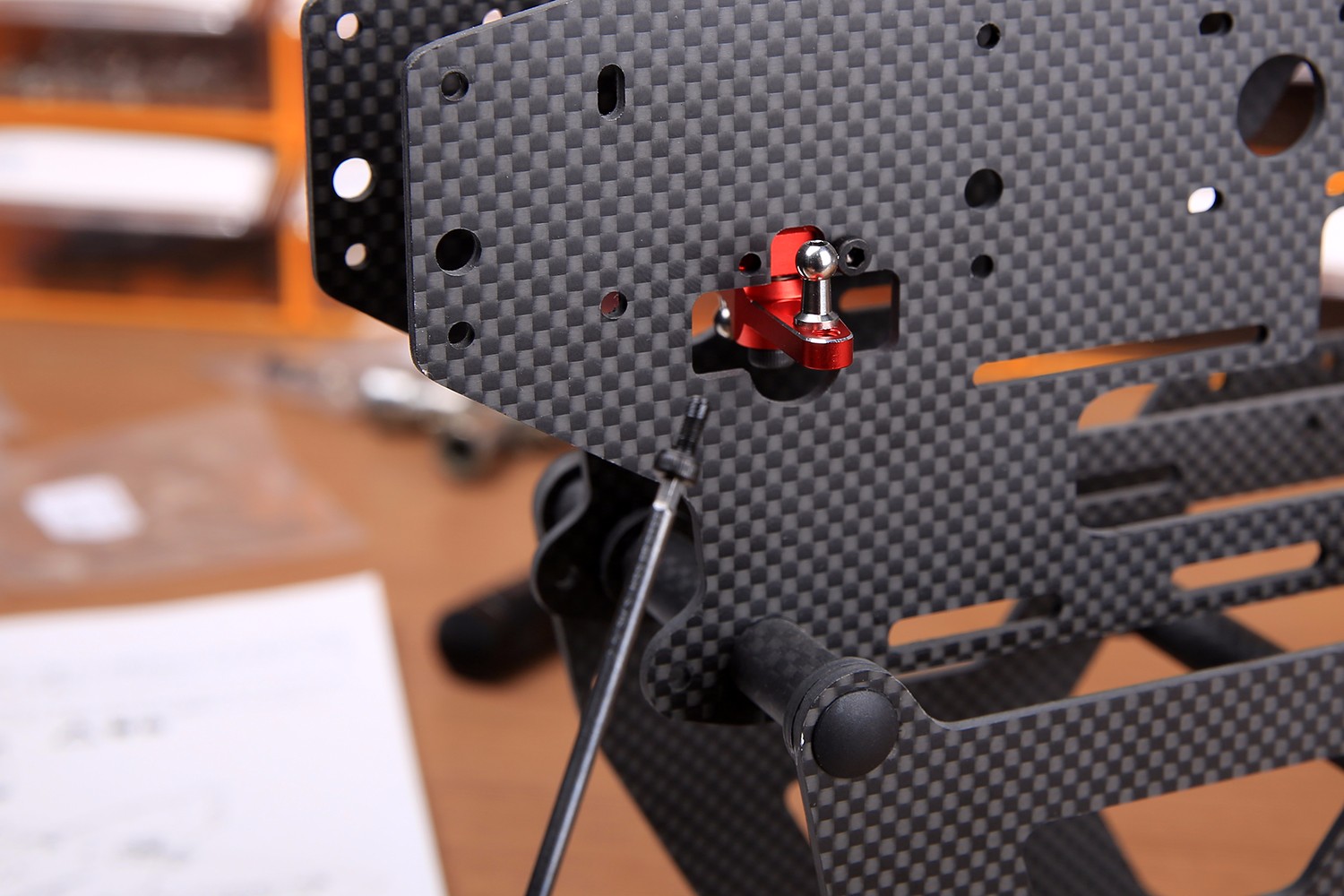

下面我们用M2.5*6的内六角螺丝把尾舵拉杆转换摇臂固定到侧板上。这里要注意的是T型座的安装方向,请看下图:还要注意长度较长的球头是朝向侧板外侧的。
![329A1247.JPG RVE MERAK E750组装注意事项和装机过程(一)(图43)](/ueditor/net/upload/image/20180907/6367196045663841335395092.JPG)
![329A1248.JPG RVE MERAK E750组装注意事项和装机过程(一)(图44)](/ueditor/net/upload/image/20180907/6367196045671653837839490.JPG)
请留意安装座的方向
![329A1249.JPG RVE MERAK E750组装注意事项和装机过程(一)(图45)](/ueditor/net/upload/image/20180907/6367196045677903832352816.JPG)

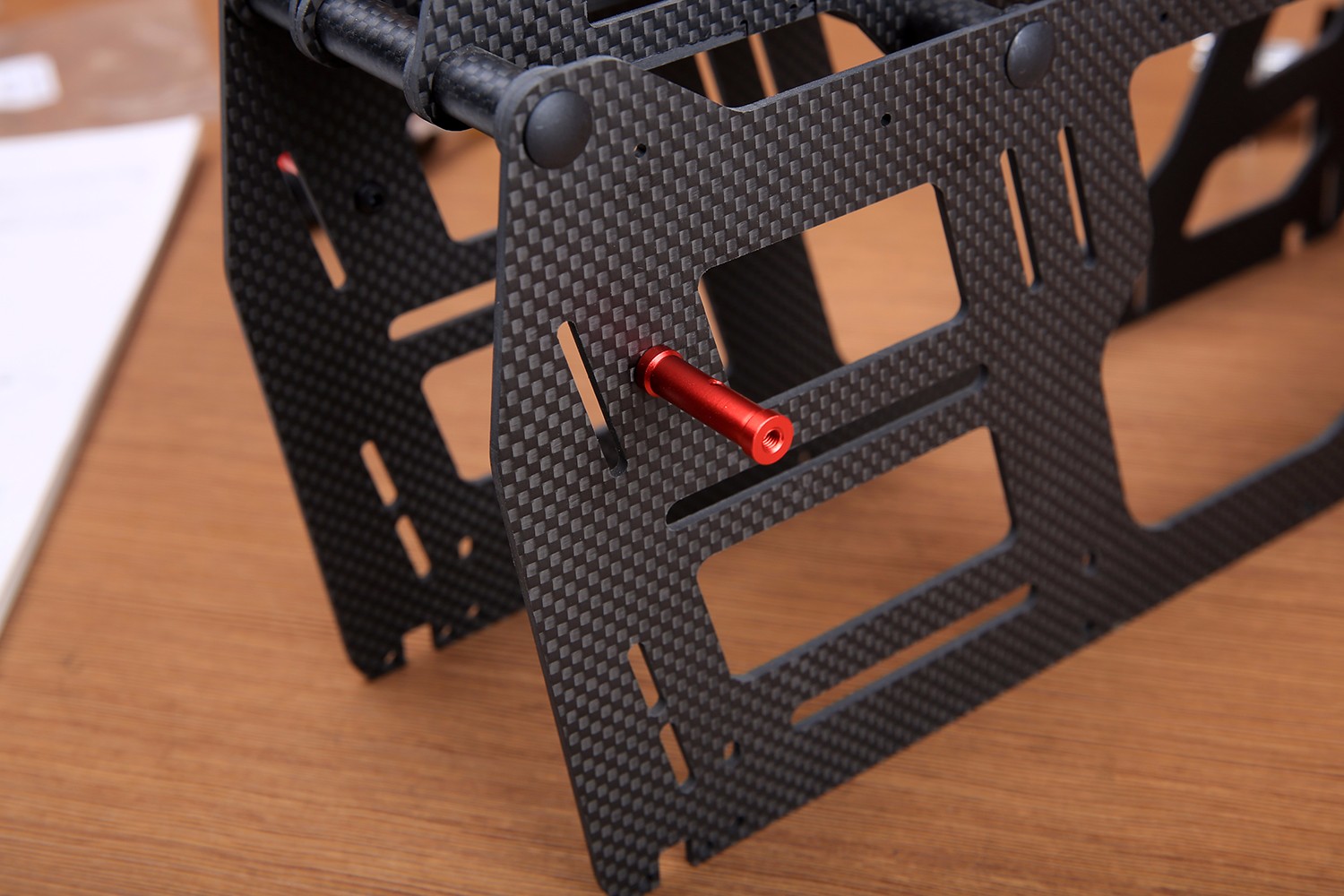

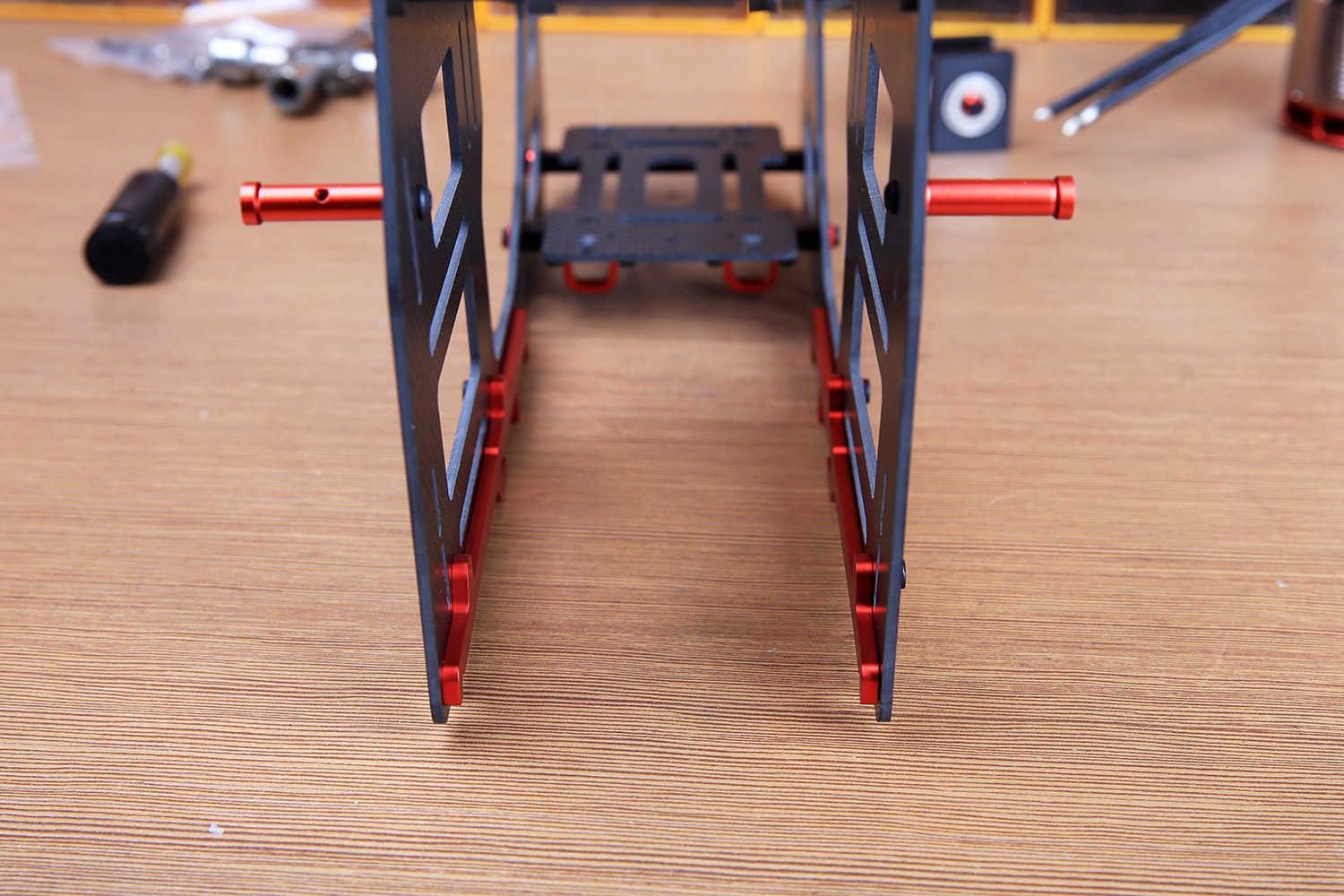

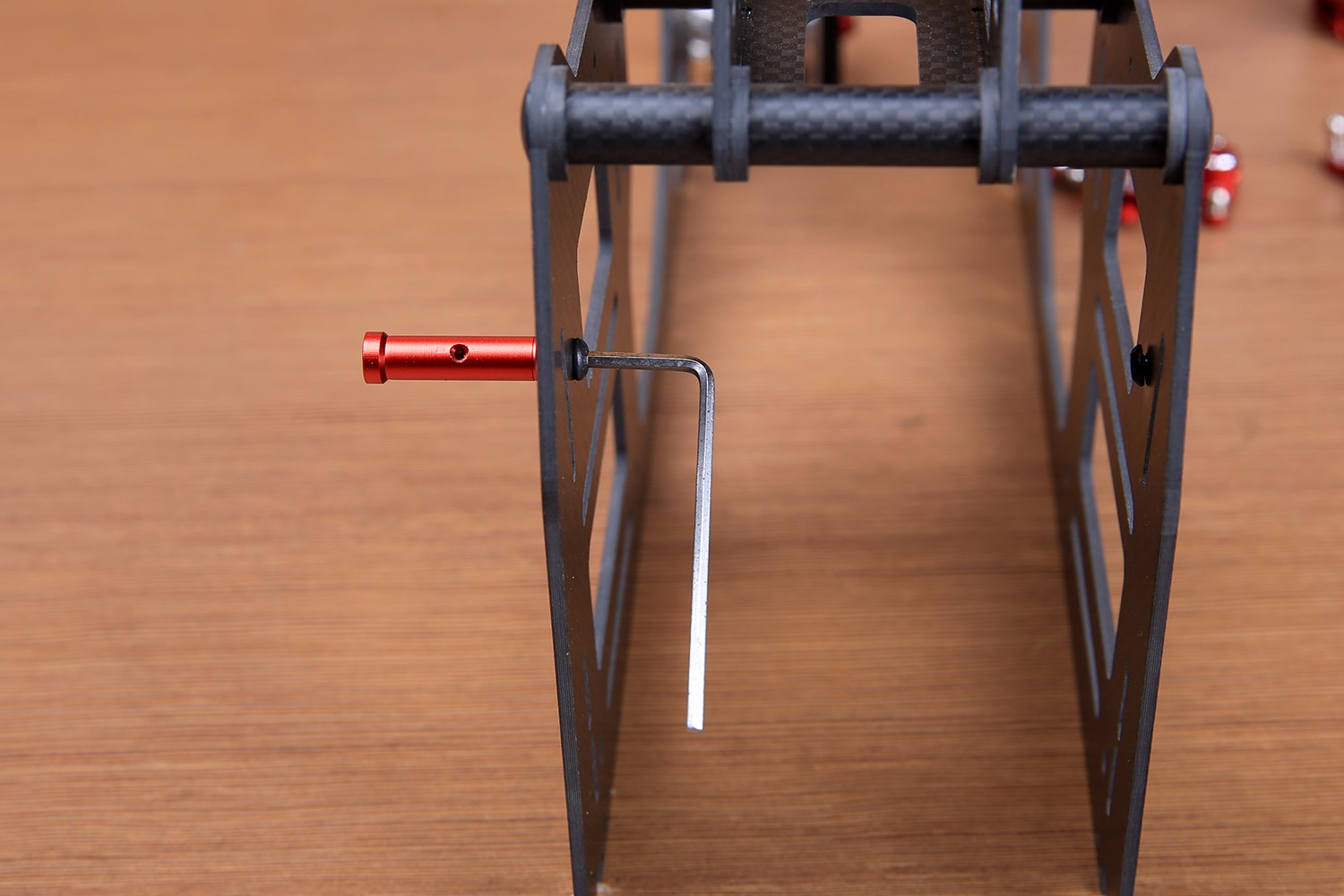

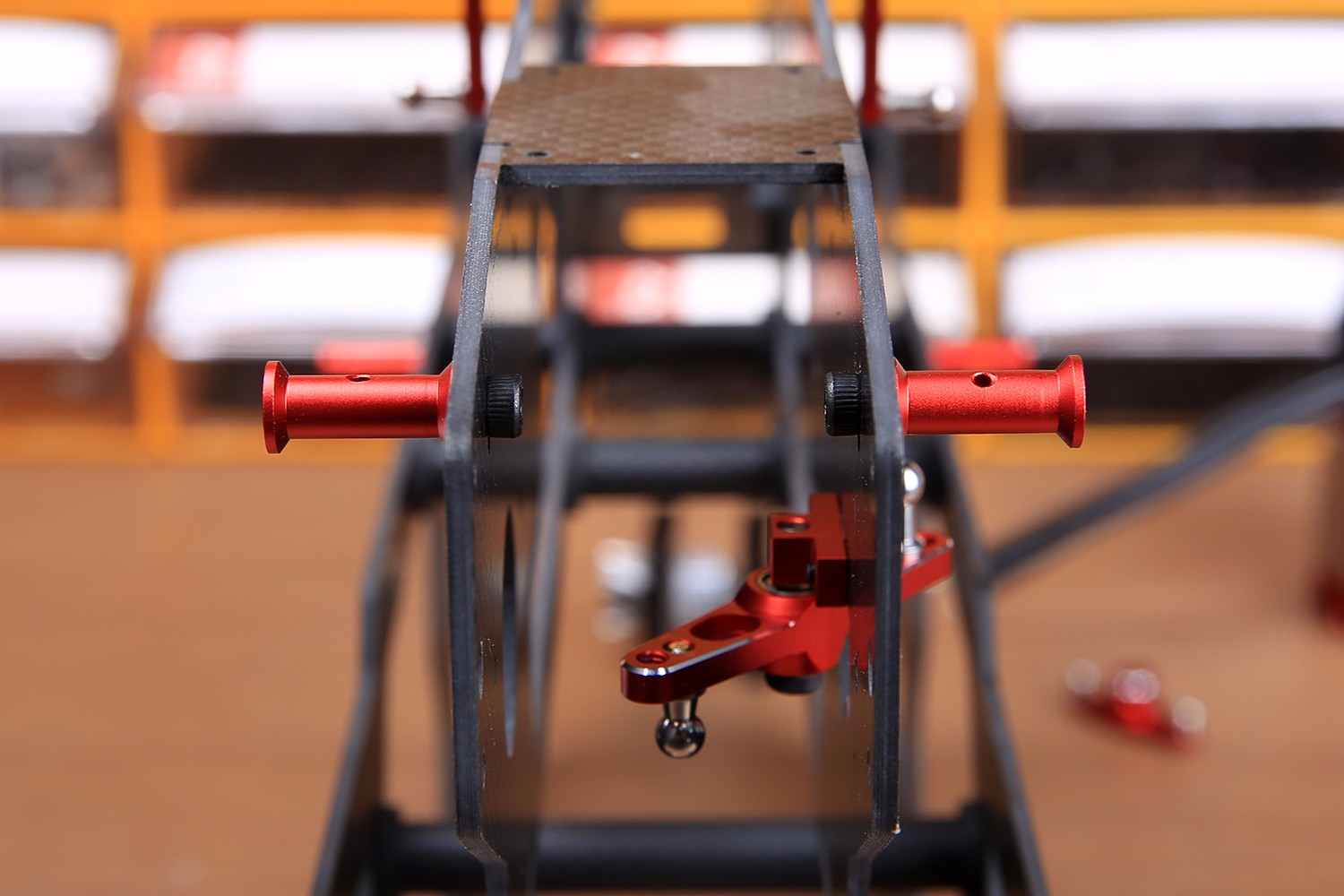

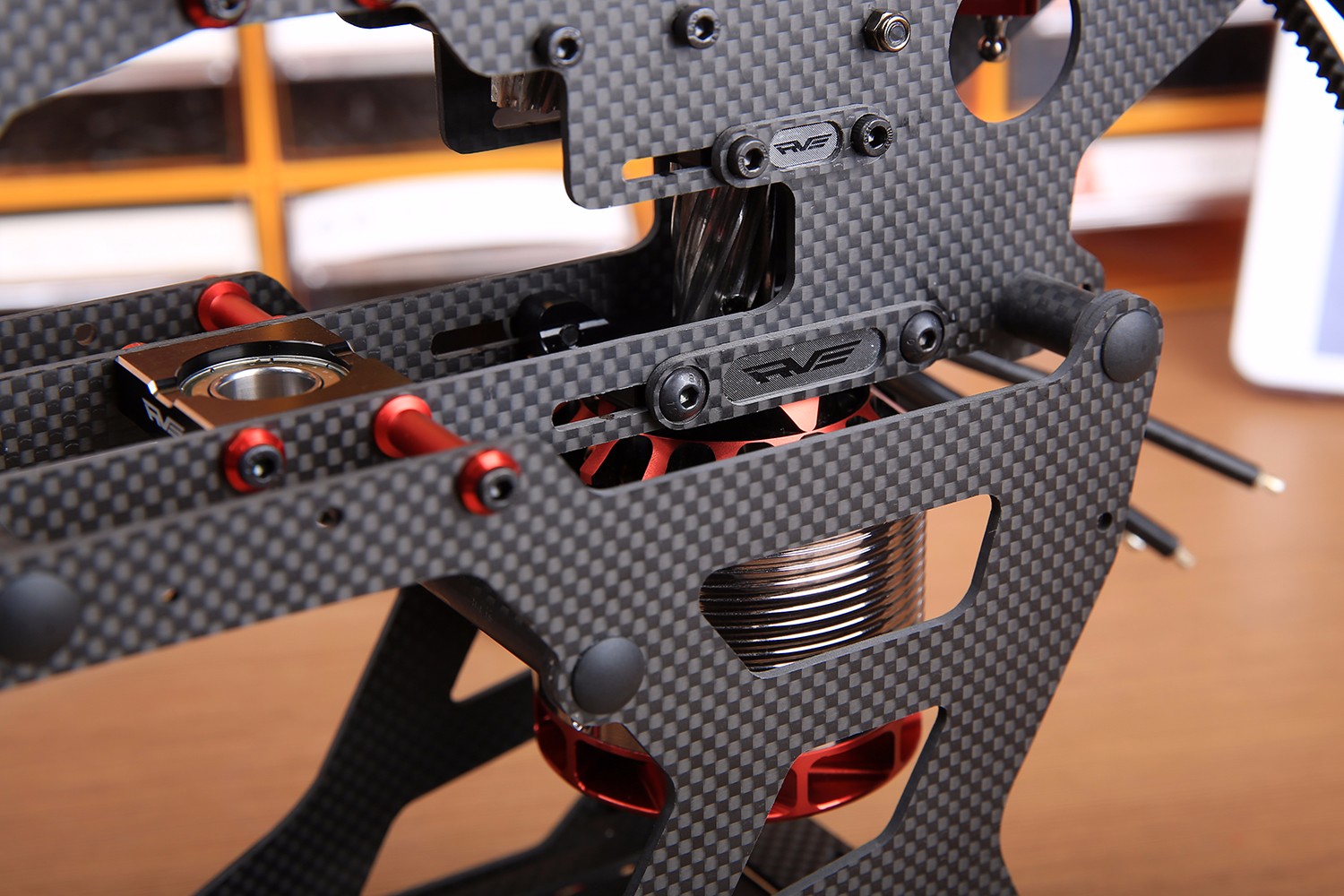

下面我们来安装机身后部的机壳固定柱,这里的孔位是上下可调的,可以细致的调整全包壳尾部的安装位置。
![329A1250.JPG RVE MERAK E750组装注意事项和装机过程(一)(图46)](/ueditor/net/upload/image/20180907/6367196045682591337338723.JPG)
![329A1251.JPG RVE MERAK E750组装注意事项和装机过程(一)(图47)](/ueditor/net/upload/image/20180907/6367196045691966338310539.JPG)

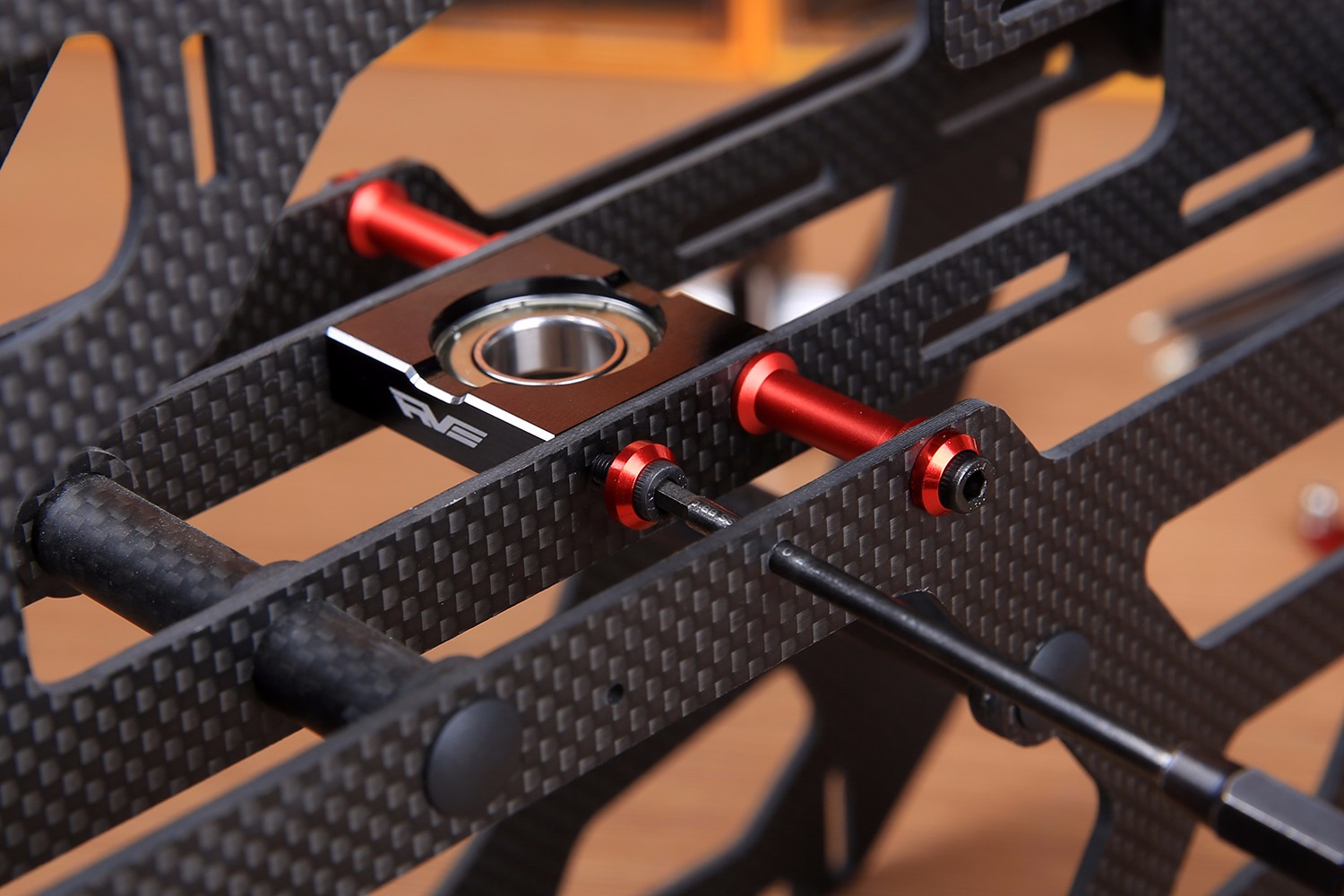

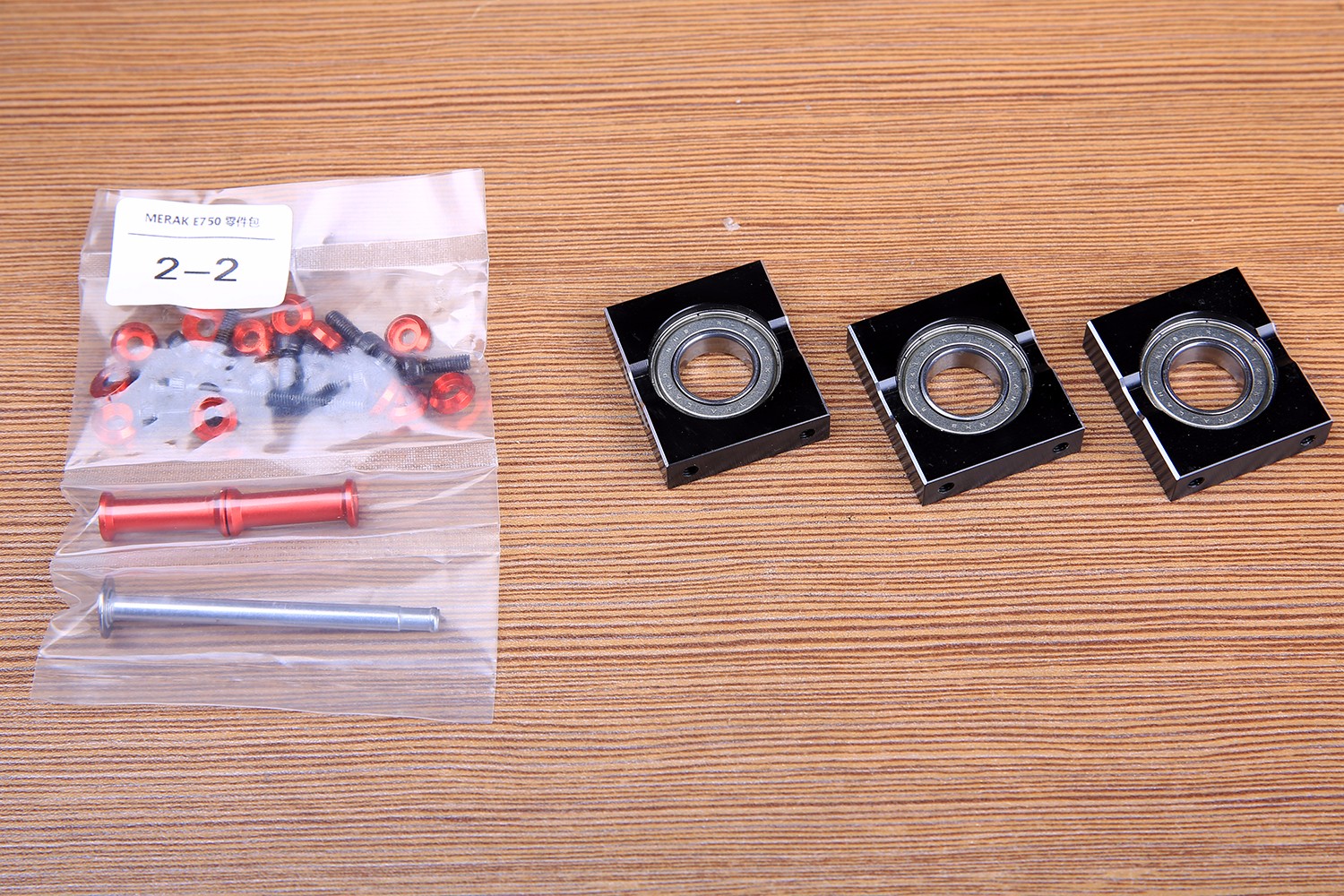

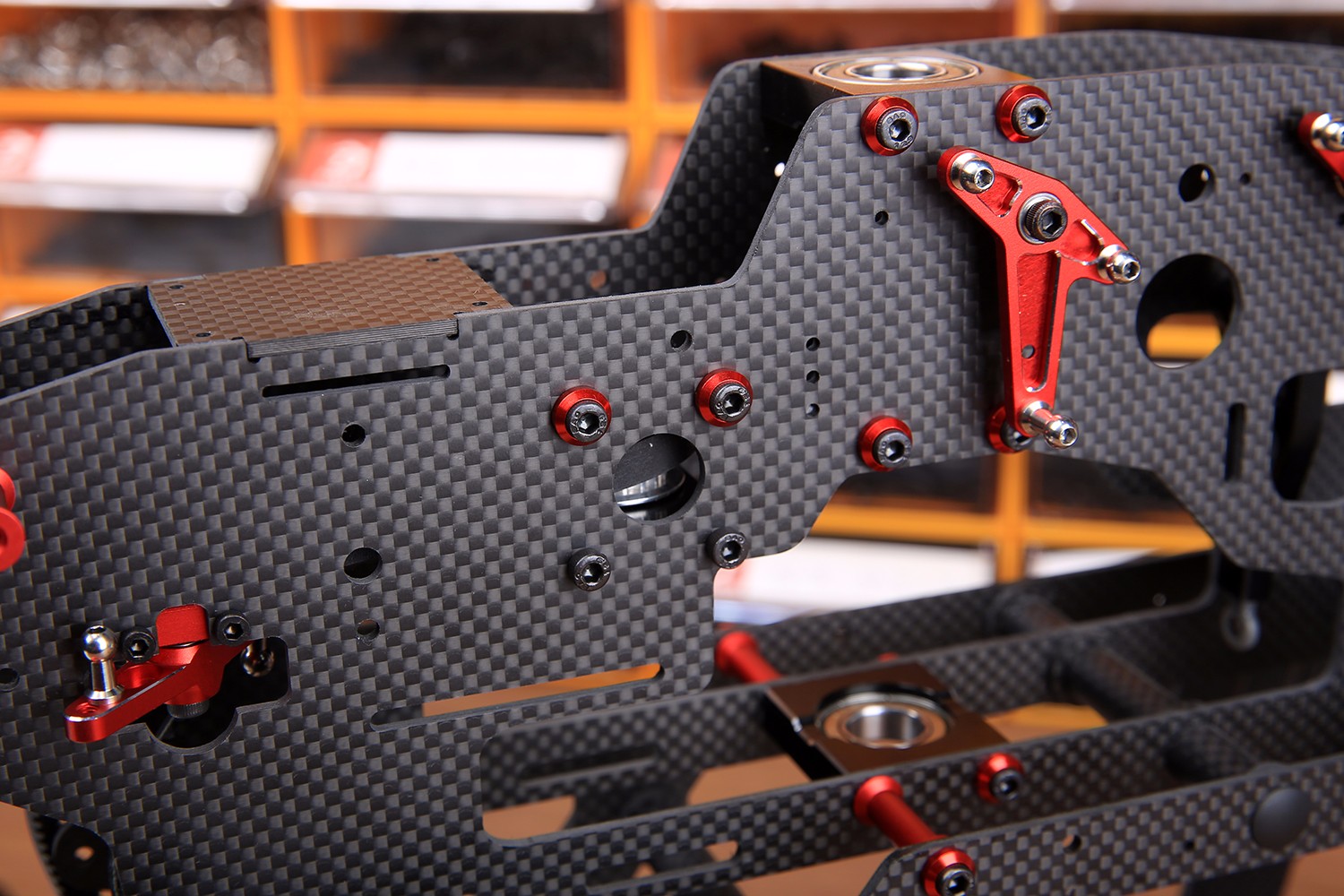

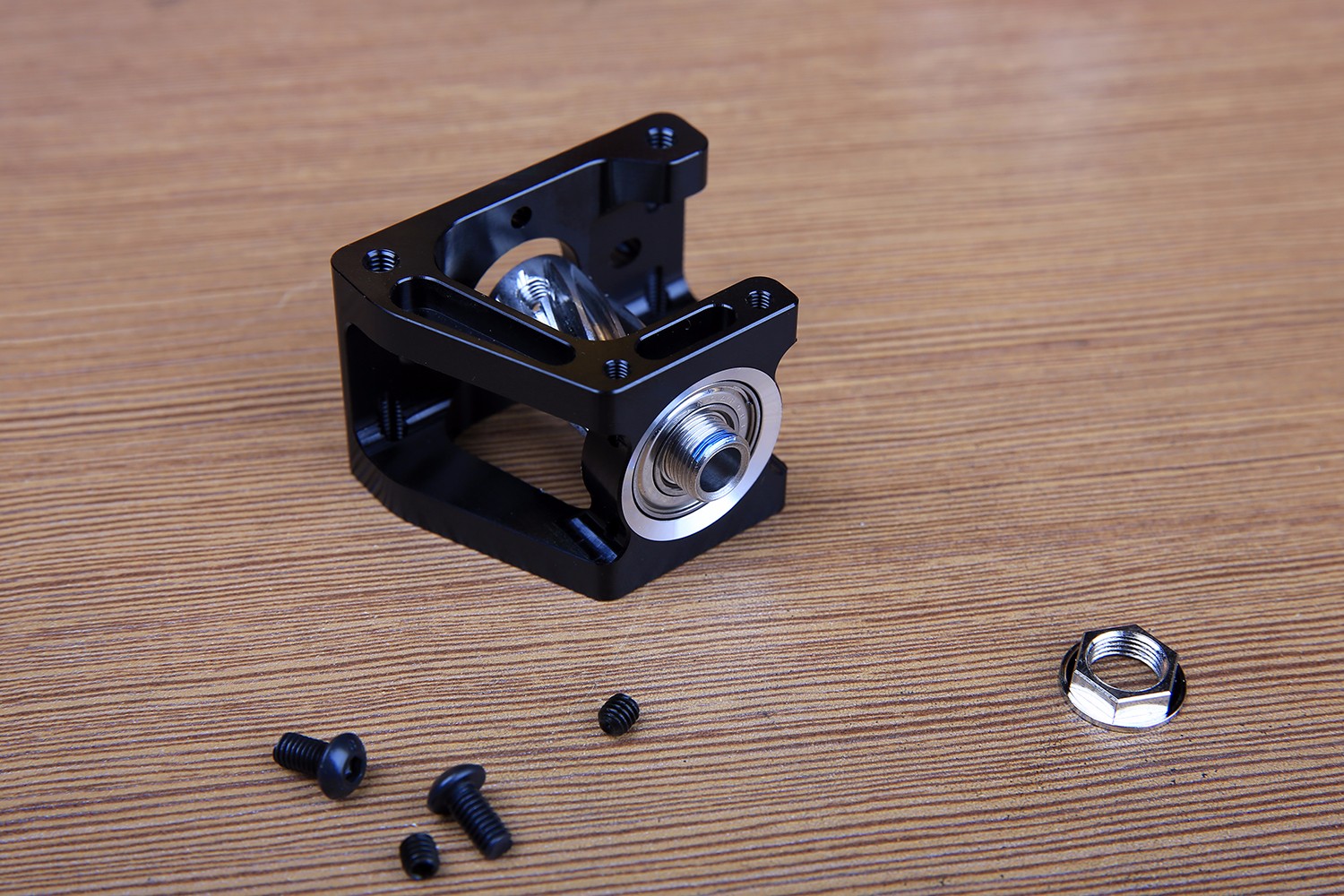

接下来我们取出2-2零件包还有主轴轴承座。
![329A1252.JPG RVE MERAK E750组装注意事项和装机过程(一)(图48)](/ueditor/net/upload/image/20180907/6367196045760716337466257.JPG)
请注意安装方向!最上面的轴承有凹槽的一面向下,用M3*8螺丝固定。
![329A1254.JPG RVE MERAK E750组装注意事项和装机过程(一)(图49)](/ueditor/net/upload/image/20180907/6367196045763841339222920.JPG)
中间的这一颗轴承凹槽面向上
![329A1253.JPG RVE MERAK E750组装注意事项和装机过程(一)(图50)](/ueditor/net/upload/image/20180907/6367196045762278831695502.JPG)

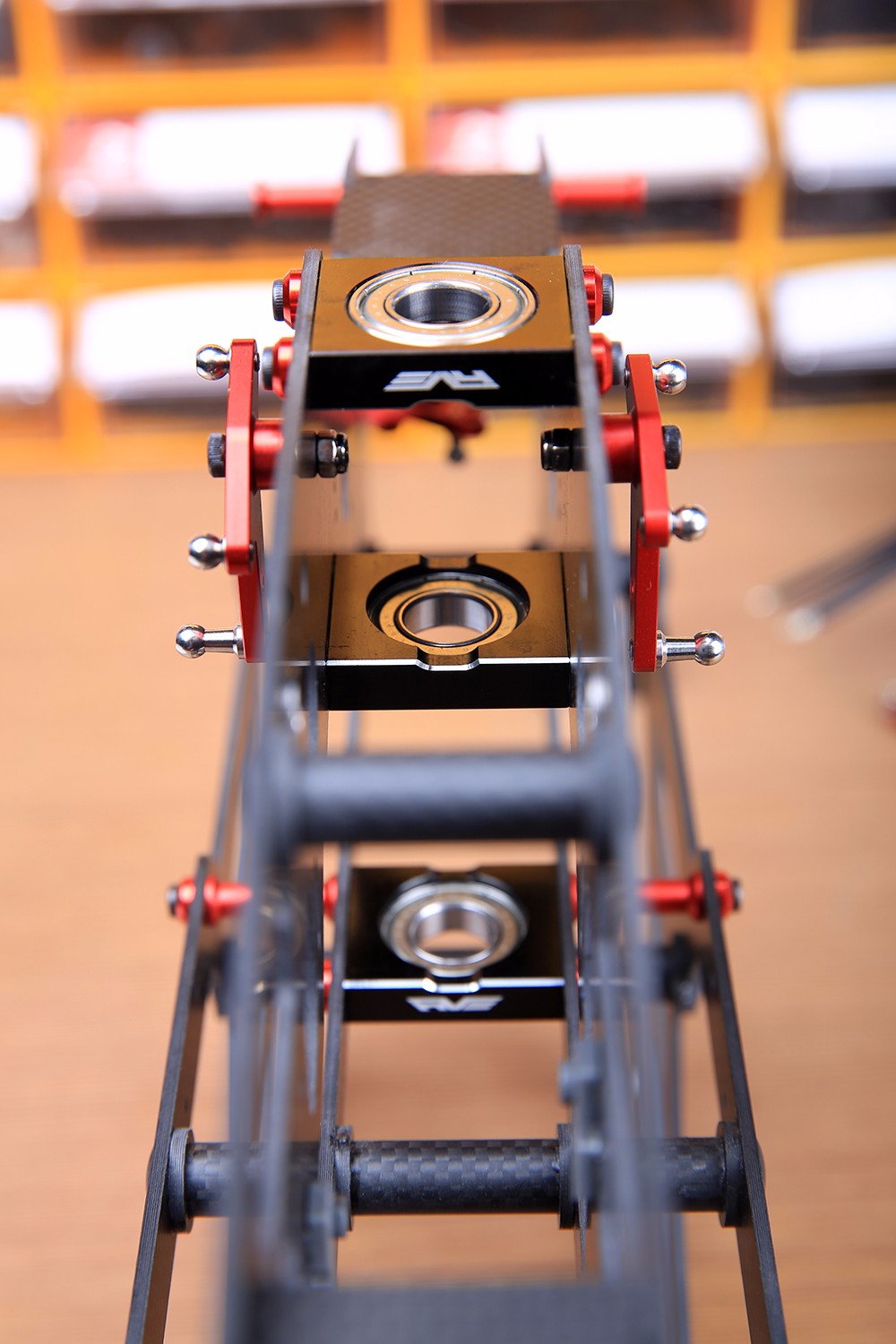

最下面一颗轴承凹槽面向上,请务必不要装反。这里要注意靠机体后方的固定位置用M3*30的螺丝配合铝支撑柱来固定,靠前的孔位用M3*8的螺丝固定。
![329A1255.JPG RVE MERAK E750组装注意事项和装机过程(一)(图51)](/ueditor/net/upload/image/20180907/6367196045781028837937306.JPG)
三颗轴承座都安装完毕。
![329A1257.JPG RVE MERAK E750组装注意事项和装机过程(一)(图52)](/ueditor/net/upload/image/20180907/6367196045788841335679876.JPG)

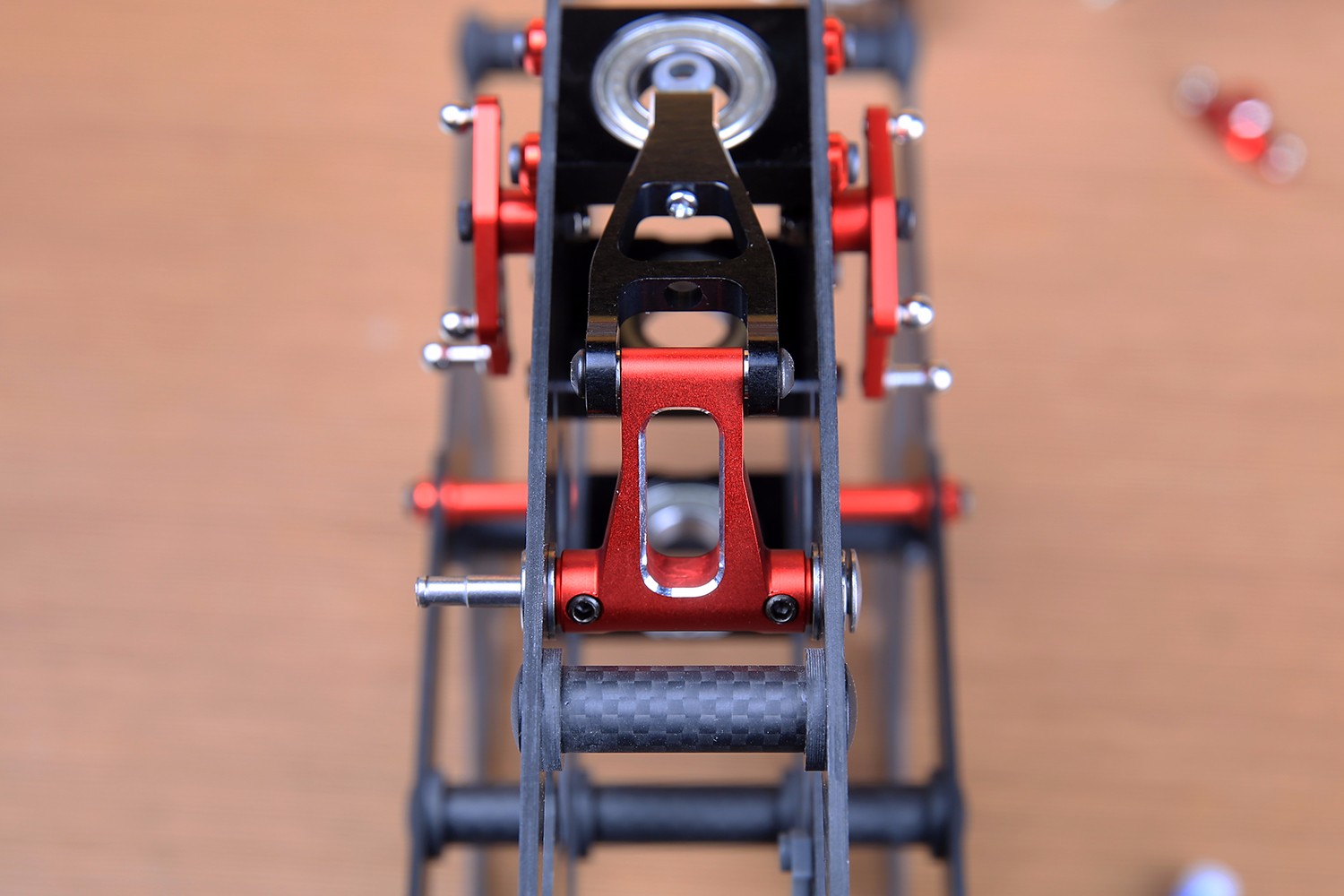

下面我们取出装好的A型臂组件,要注意安装的时候有顶丝的部位冲上,方便安装和拆卸。不锈钢轴上有两个平位,顶丝刚好顶住这里防滑。
![329A1258.JPG RVE MERAK E750组装注意事项和装机过程(一)(图53)](/ueditor/net/upload/image/20180907/6367196045791966333138367.JPG)
随后把升降舵控制摇臂也安装好,这里注意不用拧紧,后期安装舵机的时候再来精确调整。
![329A1259.JPG RVE MERAK E750组装注意事项和装机过程(一)(图54)](/ueditor/net/upload/image/20180907/6367196045801341338408355.JPG)

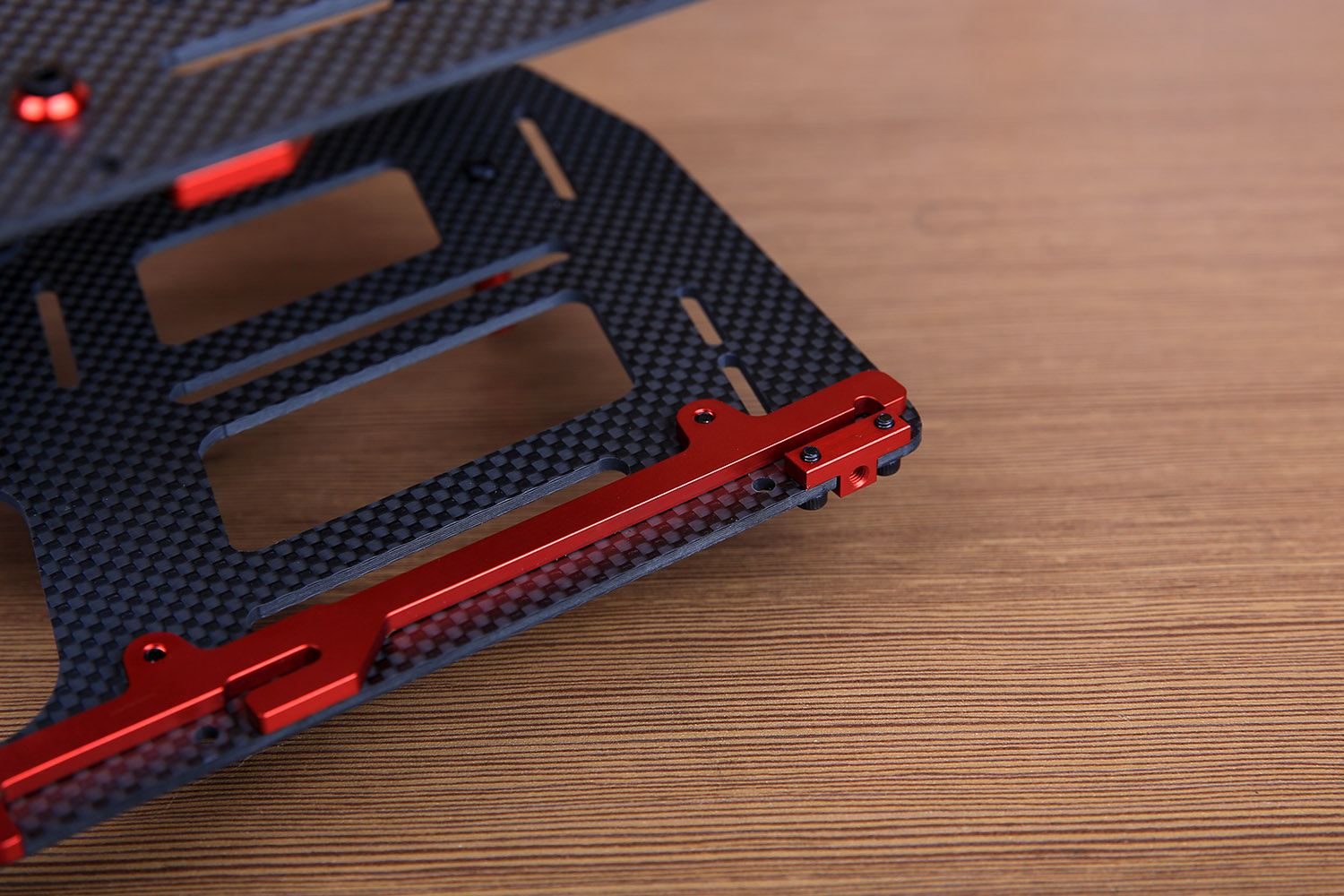

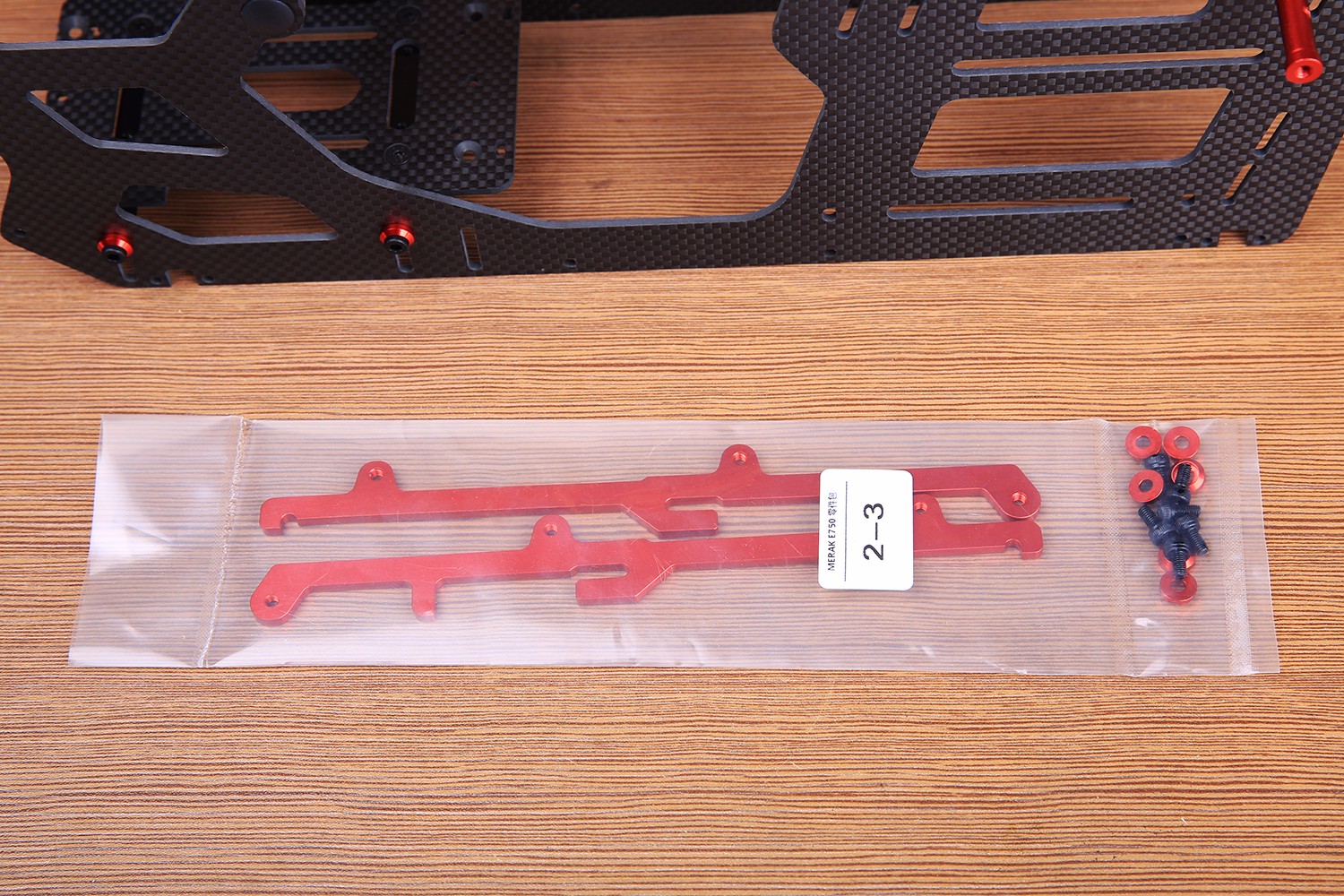

接下来把安装好的电调安装板固定到侧板上。如果您是选用的好赢130-200A电调或者是KONTRONIK160-200A电调的话,我们的安装板上已经预留了电调固定孔位,直接可以把电调固定在电调板上,非常方便。

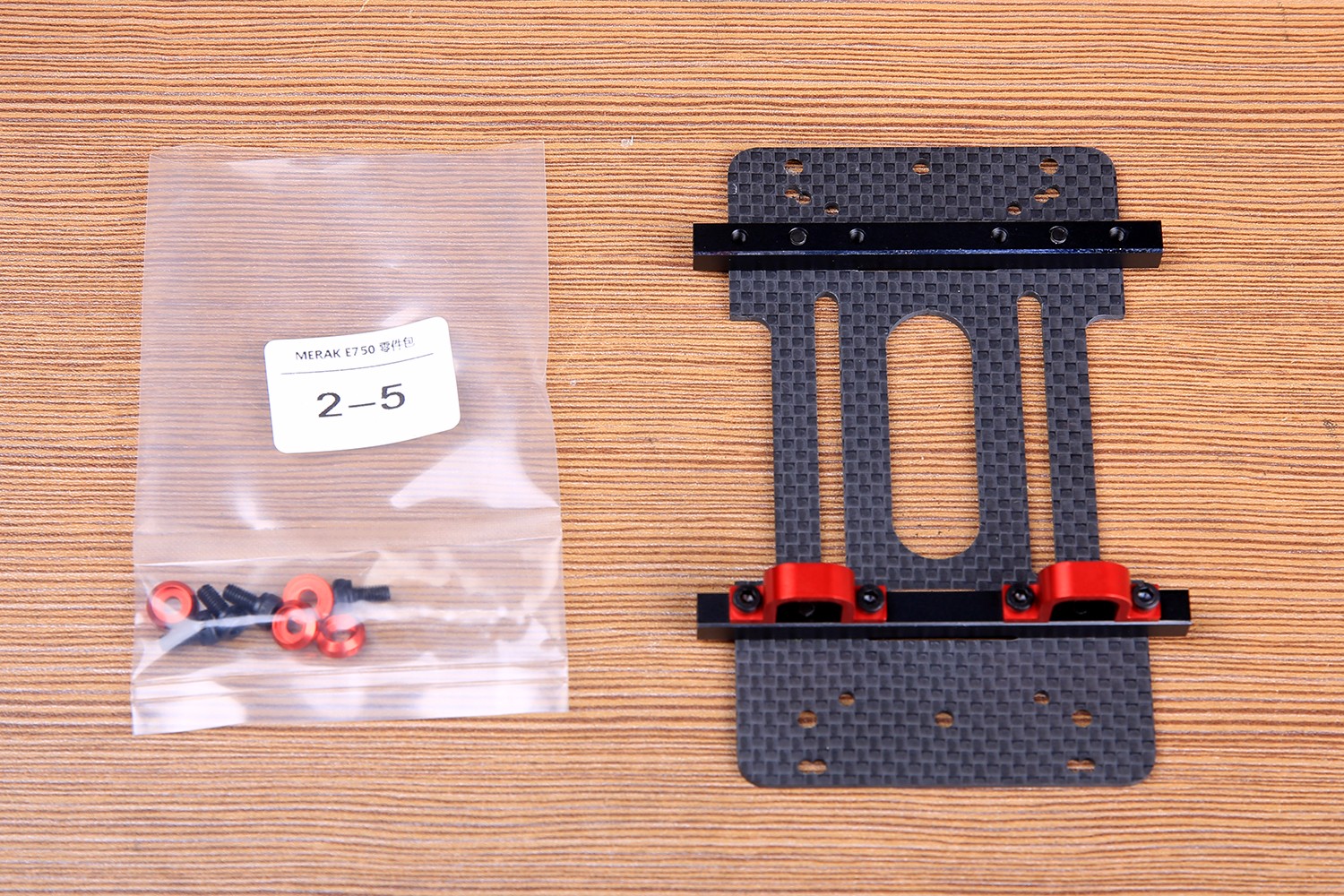

![329A1261.JPG RVE MERAK E750组装注意事项和装机过程(一)(图55)](/ueditor/net/upload/image/20180907/6367196045821653834581232.JPG)
电调板安装高度是可以上下调整的,根据自己需求来选择安装位置。
![329A1262.JPG RVE MERAK E750组装注意事项和装机过程(一)(图56)](/ueditor/net/upload/image/20180907/6367196045823216333108649.JPG)
![329A1263.JPG RVE MERAK E750组装注意事项和装机过程(一)(图57)](/ueditor/net/upload/image/20180907/6367196045829466332323802.JPG)

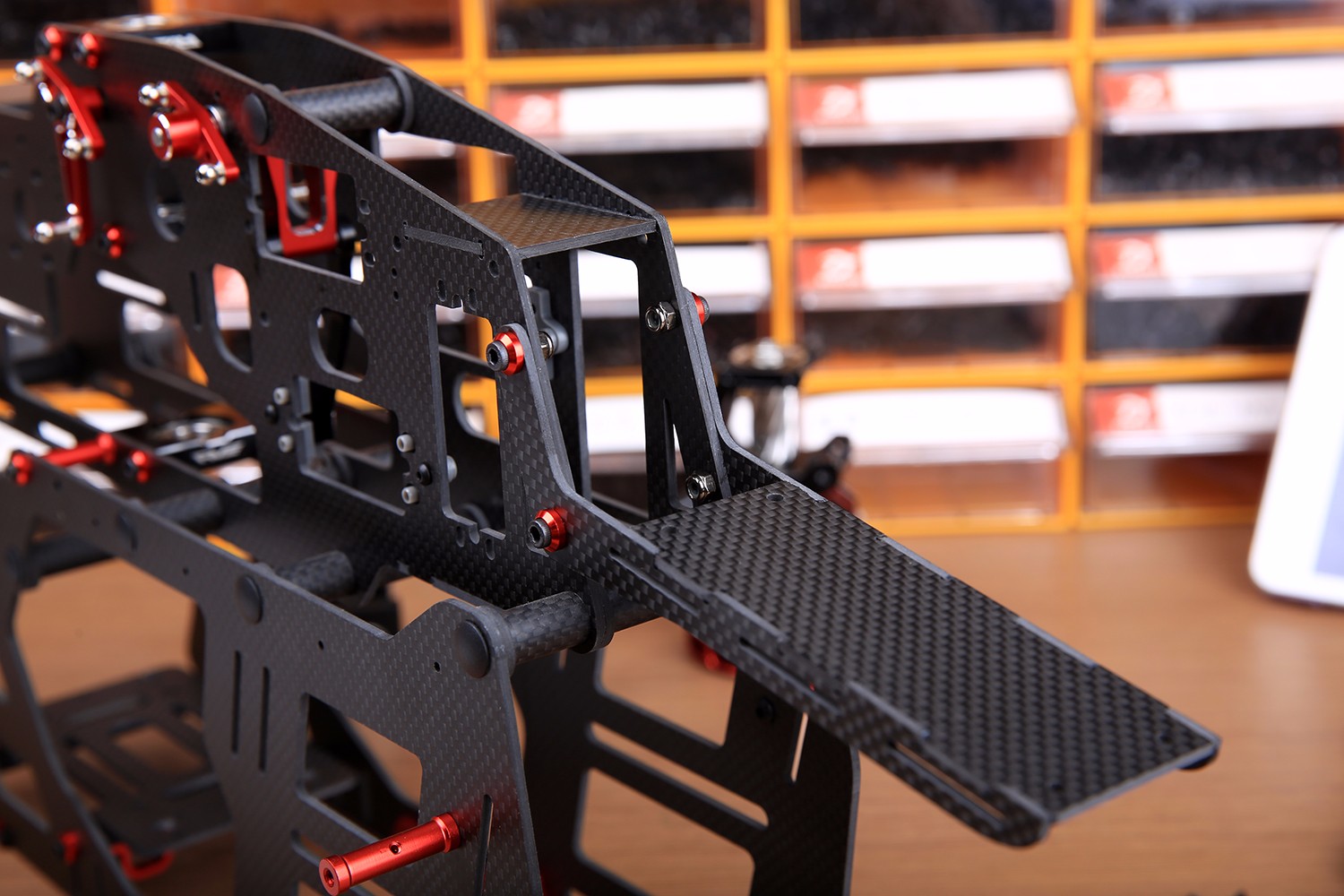

在后面就是要安装电池滑轨了。这里要注意最靠机头方向的螺丝先不要拧紧,后面安装好脚架固定座以后需要细调一下电池板的安装空间。
![329A1264.JPG RVE MERAK E750组装注意事项和装机过程(一)(图58)](/ueditor/net/upload/image/20180907/6367196045896653832952103.JPG)
![329A1266.JPG RVE MERAK E750组装注意事项和装机过程(一)(图59)](/ueditor/net/upload/image/20180907/6367196045901341333236183.JPG)
![329A1265.JPG RVE MERAK E750组装注意事项和装机过程(一)(图60)](/ueditor/net/upload/image/20180907/6367196045902903836465428.JPG)

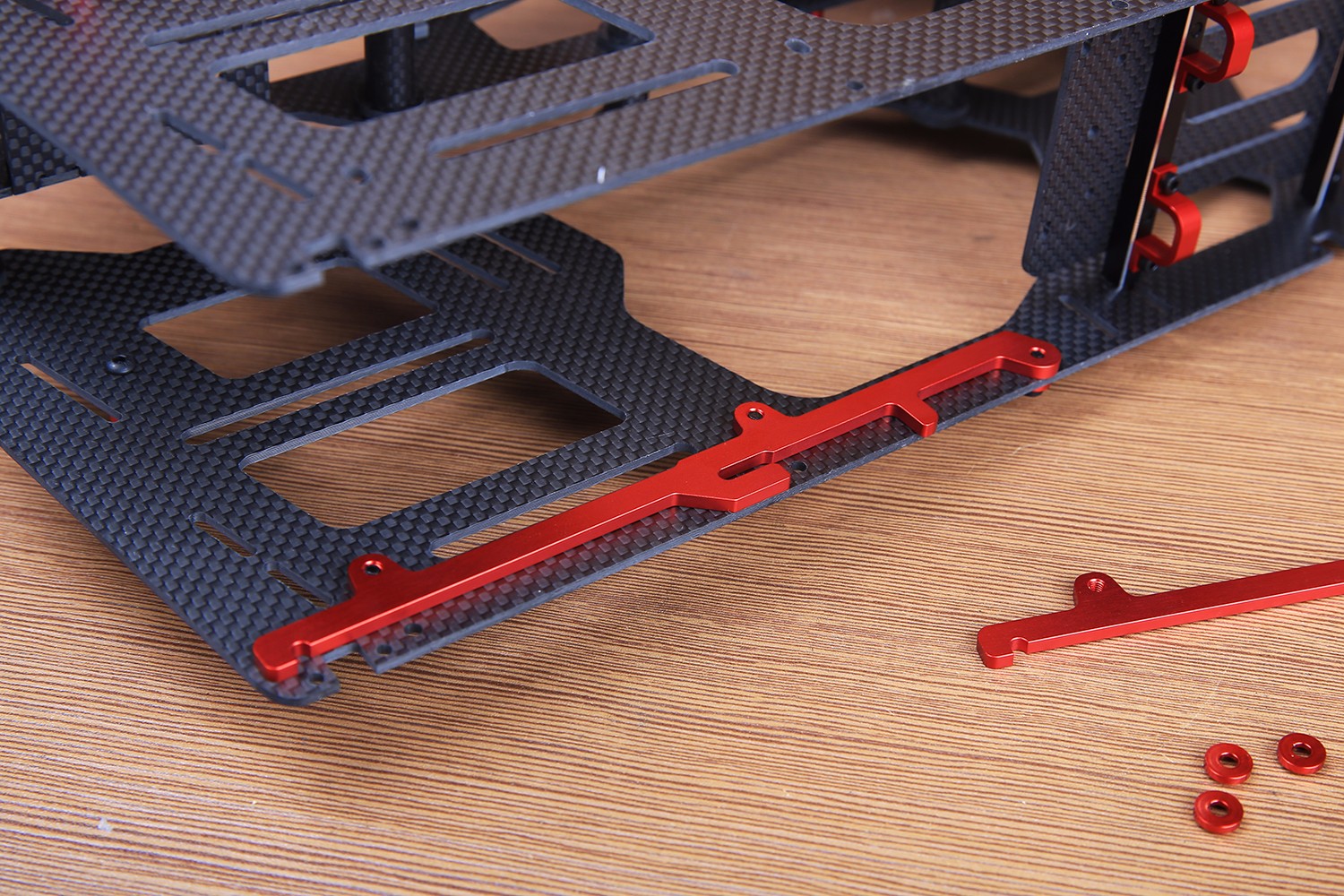

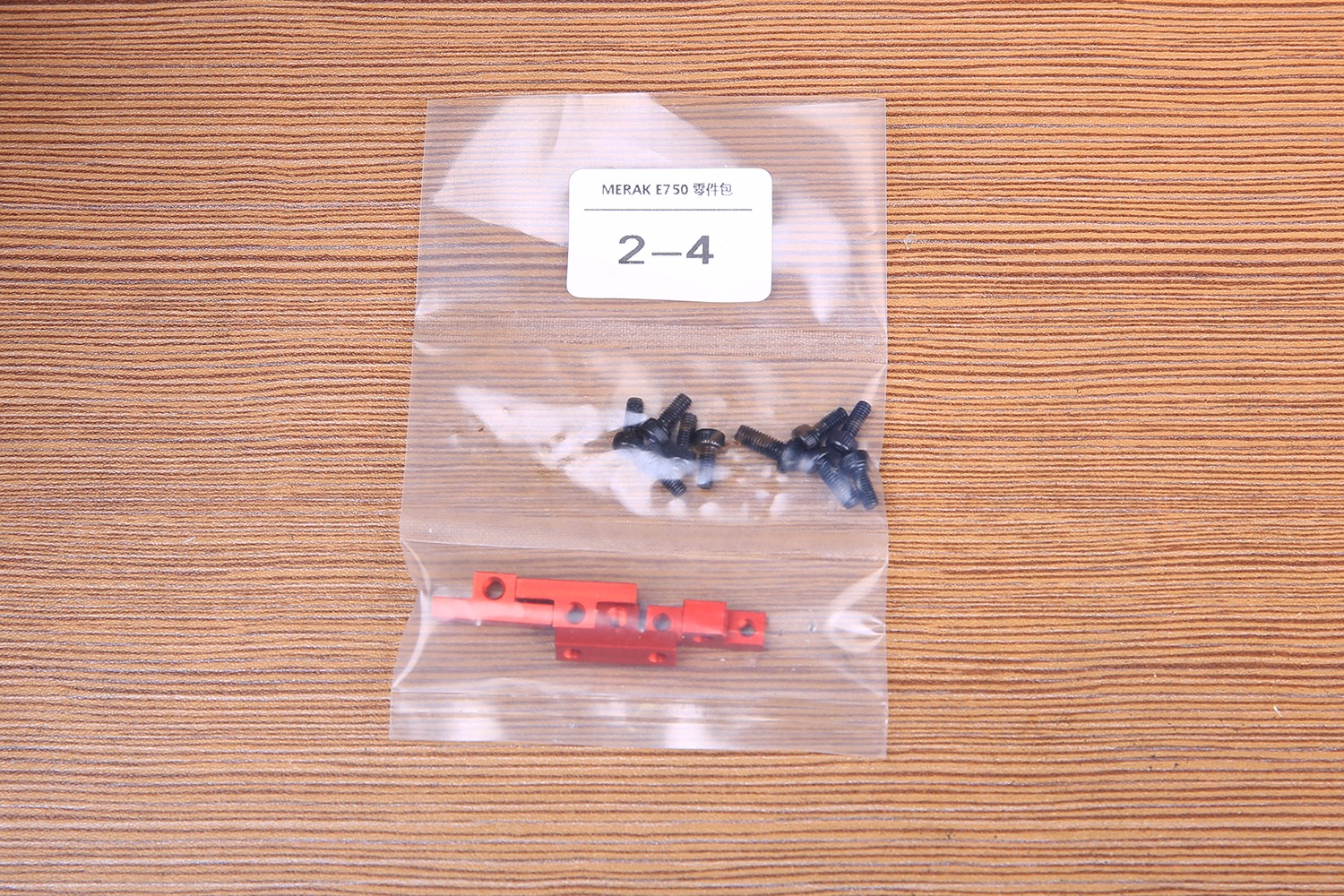

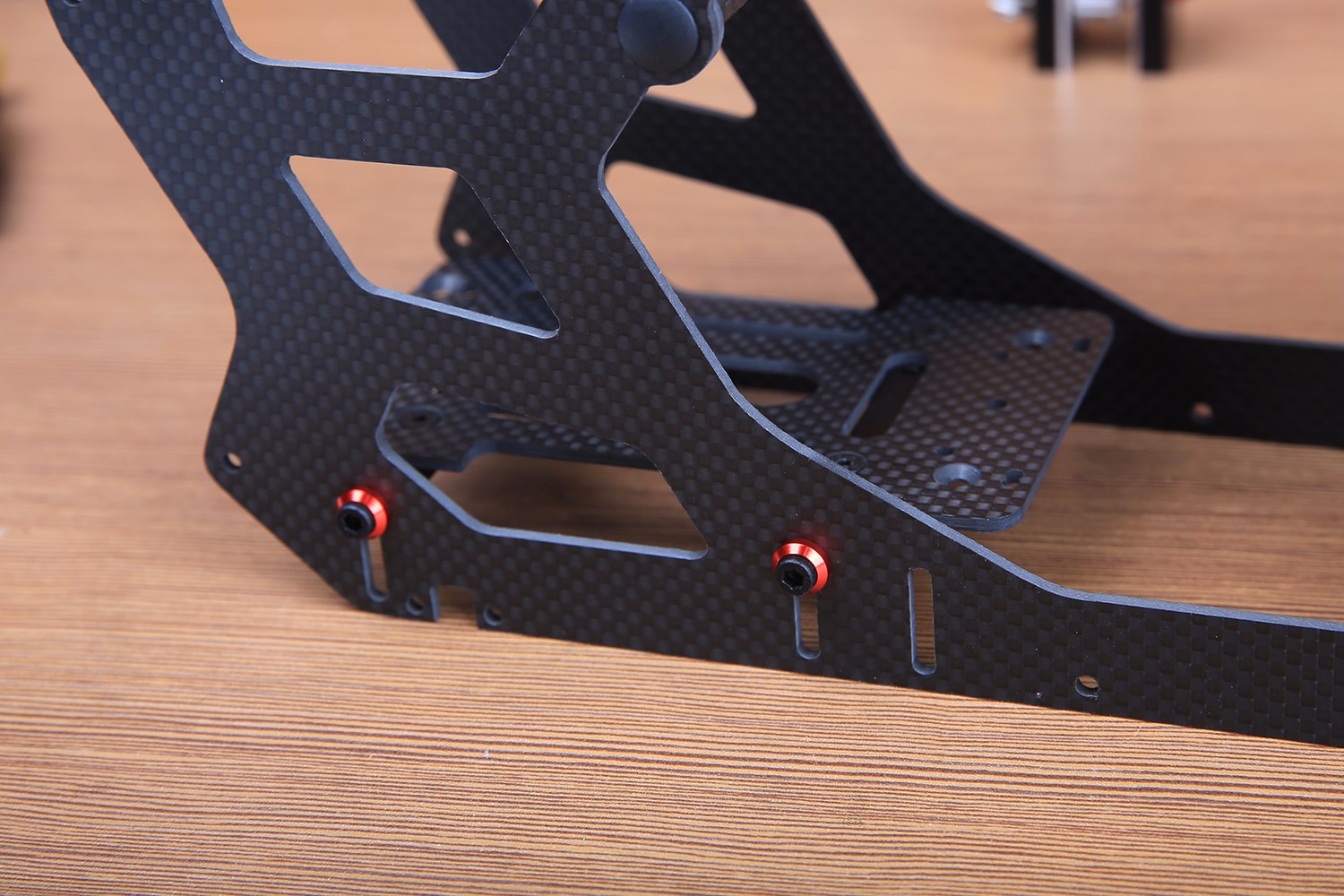

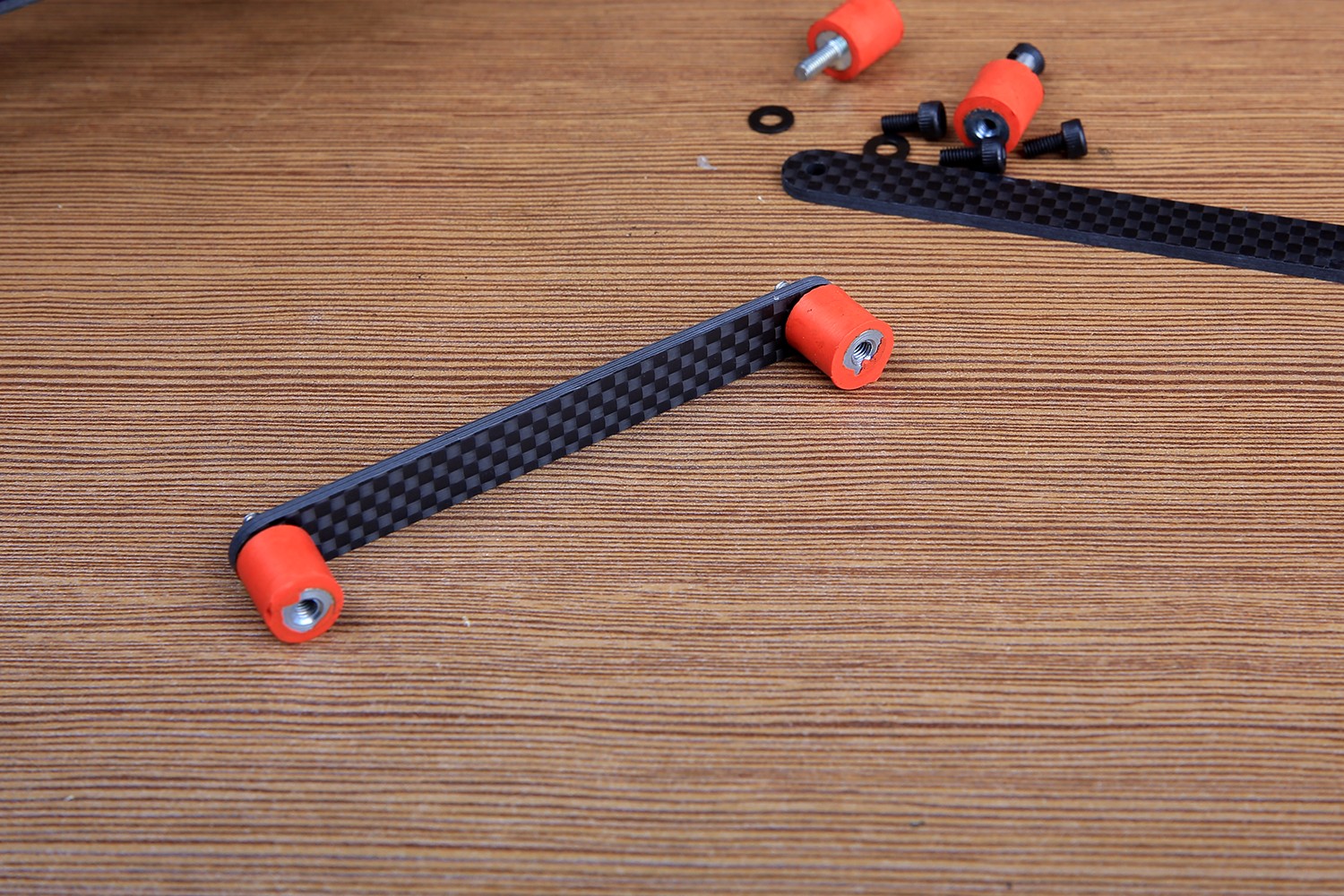

2-4零件包主要是脚架固定座。用M2.5*6的螺丝固定到侧板的四个角上。
![329A1267.JPG RVE MERAK E750组装注意事项和装机过程(一)(图61)](/ueditor/net/upload/image/20180907/6367196045931028834679047.JPG)
![329A1497.JPG 329A1497.JPG](/ueditor/net/upload/image/20180911/6367230047737531126741263.JPG)
![329A1498.JPG 329A1498.JPG](/ueditor/net/upload/image/20180911/6367230048414089294308346.JPG)

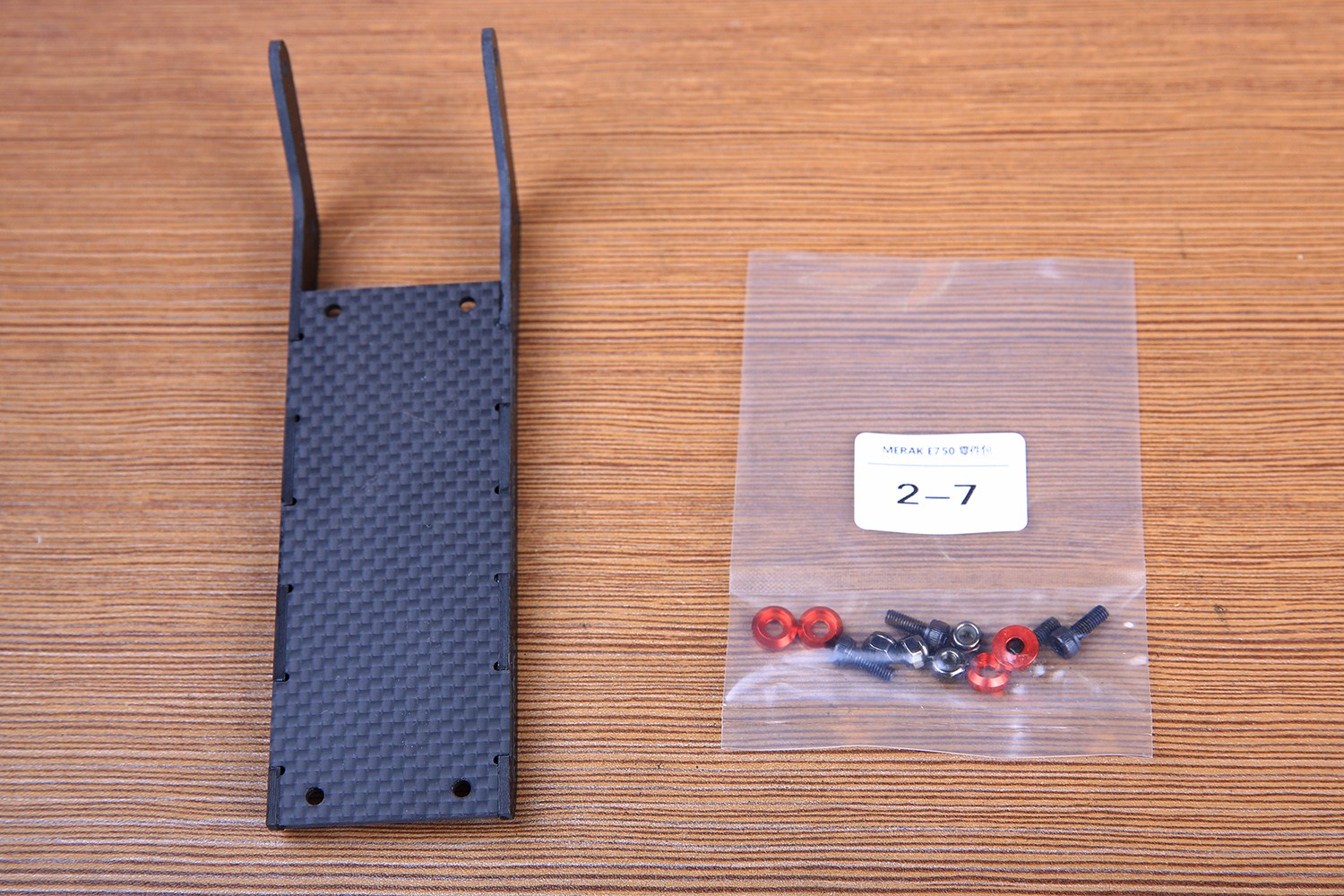

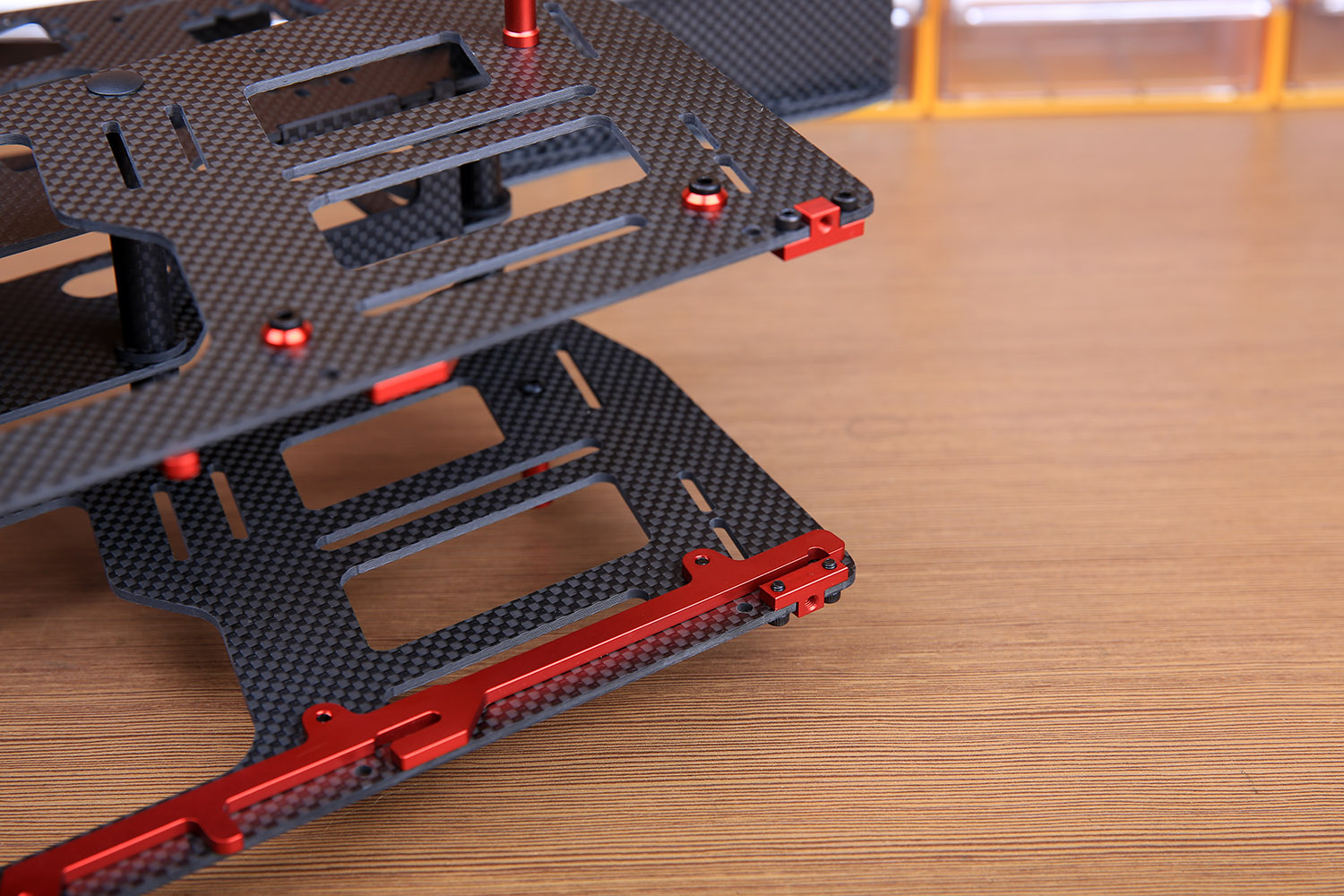

2-7零件包是用来安装设备架的,这上面可以放电池、接收机等设备。
![329A1269.JPG RVE MERAK E750组装注意事项和装机过程(一)(图64)](/ueditor/net/upload/image/20180907/6367196045932591337908293.JPG)
![329A1274.JPG RVE MERAK E750组装注意事项和装机过程(一)(图65)](/ueditor/net/upload/image/20180907/6367196045946653834866016.JPG)

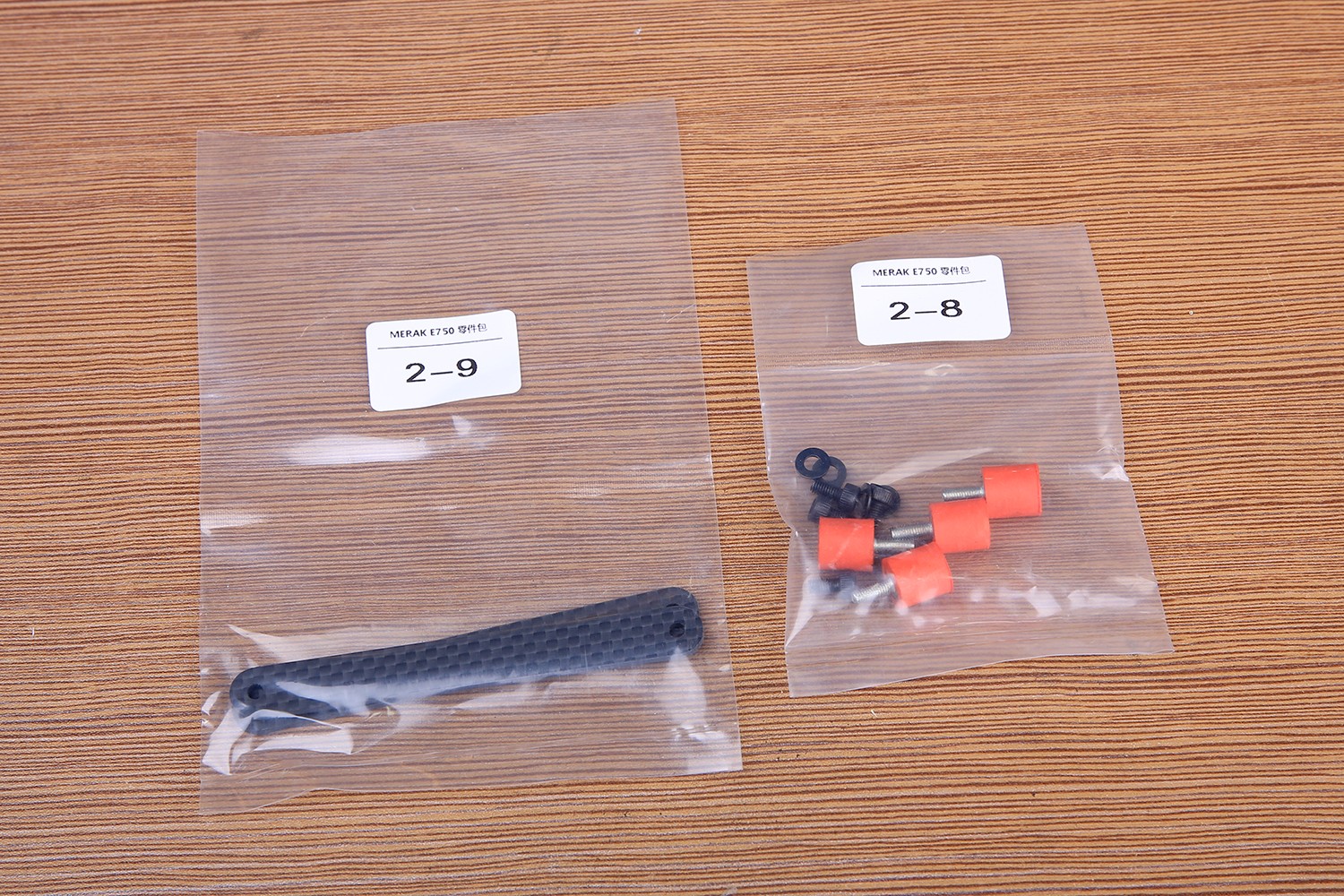

2-9零件包是脚架减震垫。
![329A1276.JPG RVE MERAK E750组装注意事项和装机过程(一)(图66)](/ueditor/net/upload/image/20180907/6367196046020091339007642.JPG)

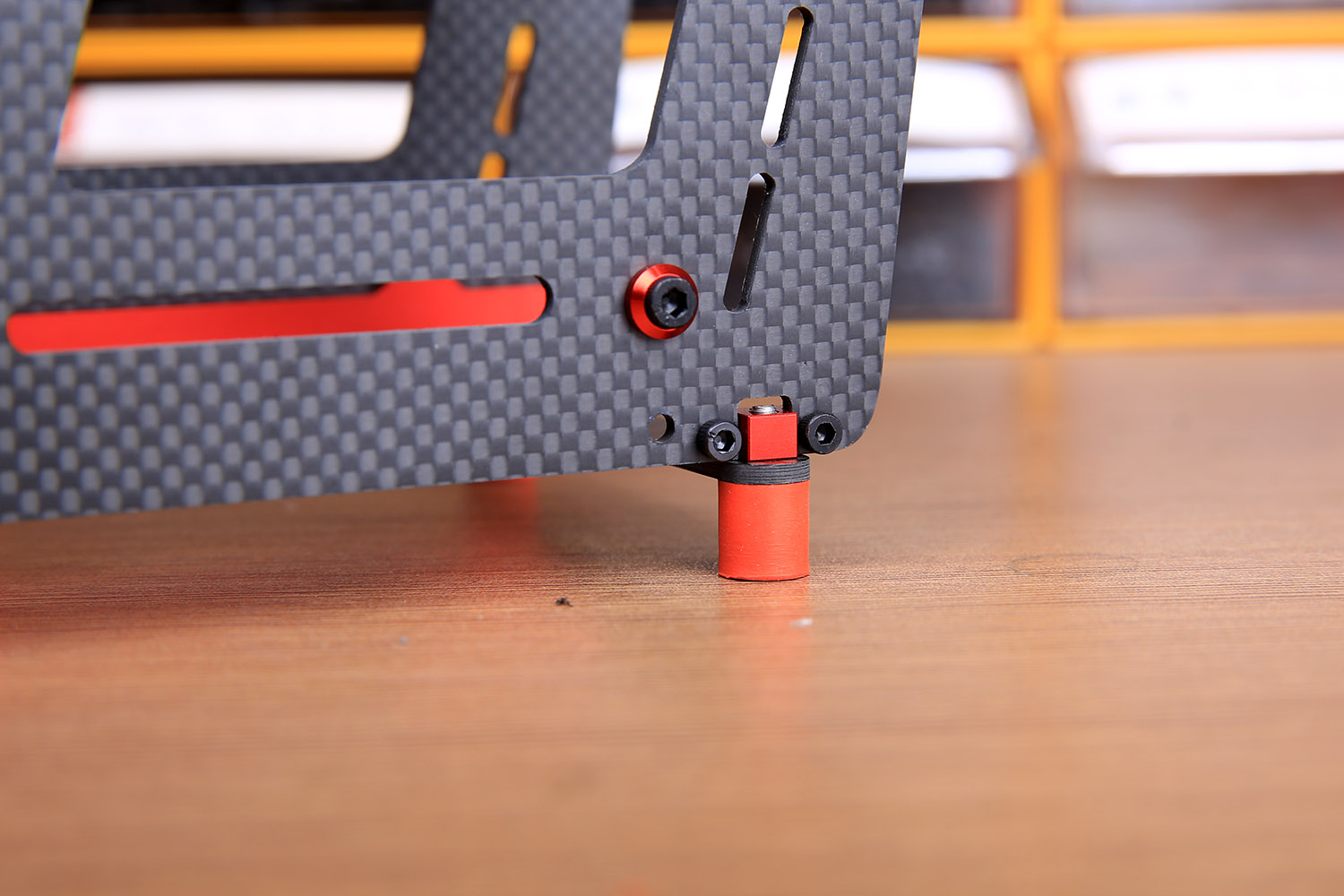

橡胶减震柱穿过碳板后固定在脚架固定座上。
![329A1277.JPG RVE MERAK E750组装注意事项和装机过程(一)(图67)](/ueditor/net/upload/image/20180907/6367196046027903836750213.JPG)
![329A1499.JPG 329A1499.JPG](/ueditor/net/upload/image/20180911/6367230051845317334126598.JPG)
接下来是传动部分的组装:

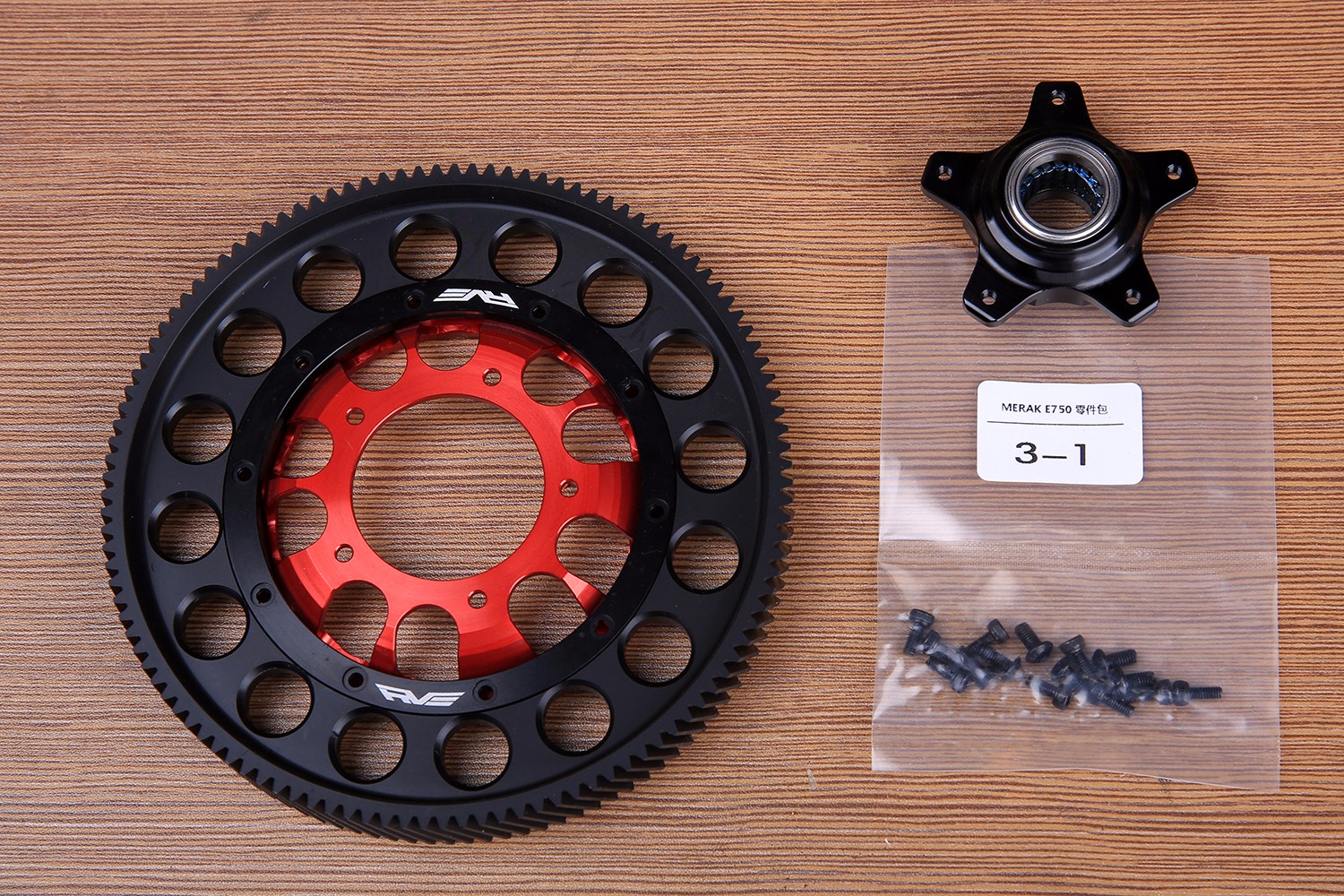

大齿轮采用日本杜邦原产棒材切削而成,精度和强度都特别高。取出大齿轮、单项轴承座和3-1零件包。
![329A1278.JPG RVE MERAK E750组装注意事项和装机过程(一)(图69)](/ueditor/net/upload/image/20180907/6367196046021653833236887.JPG)

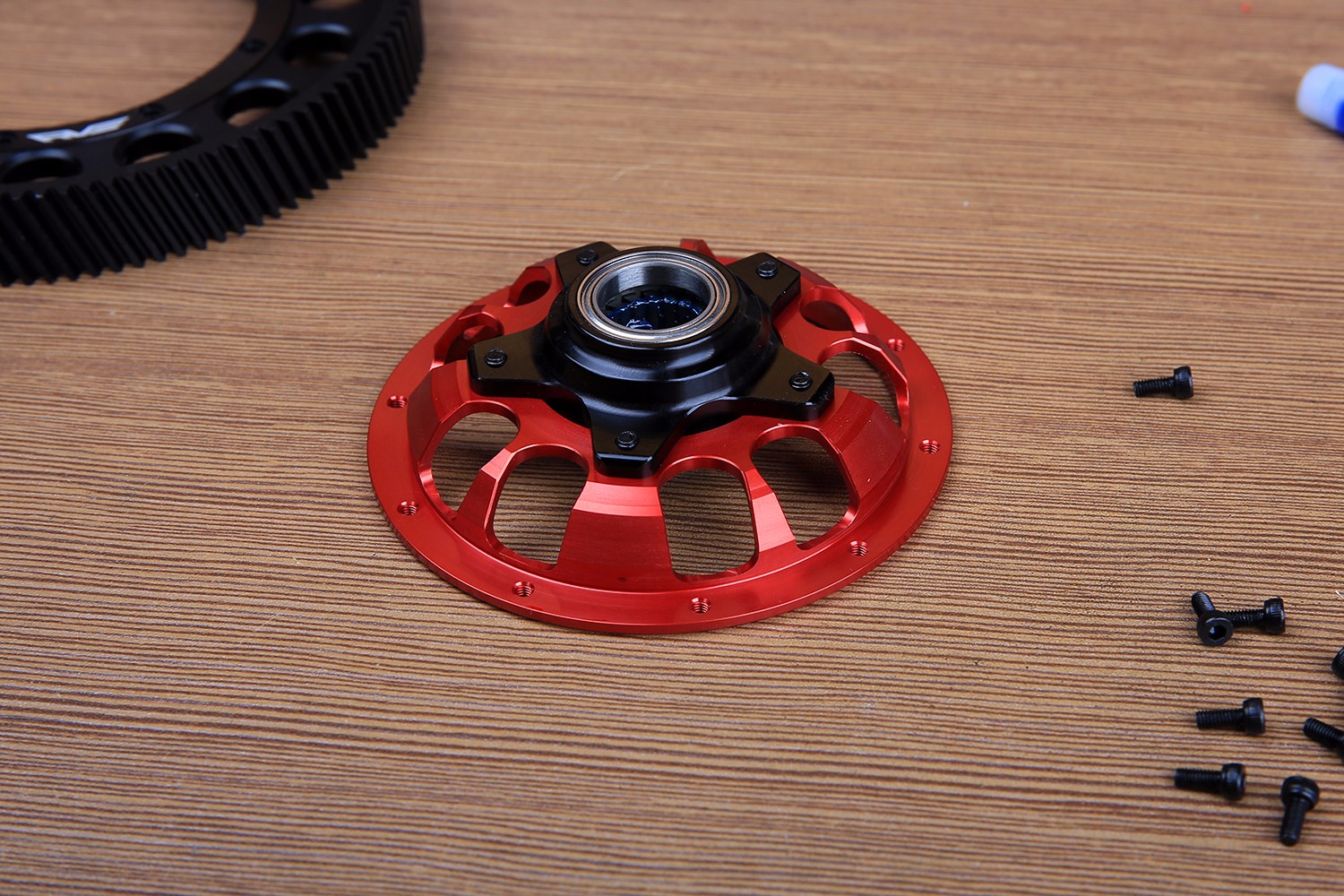

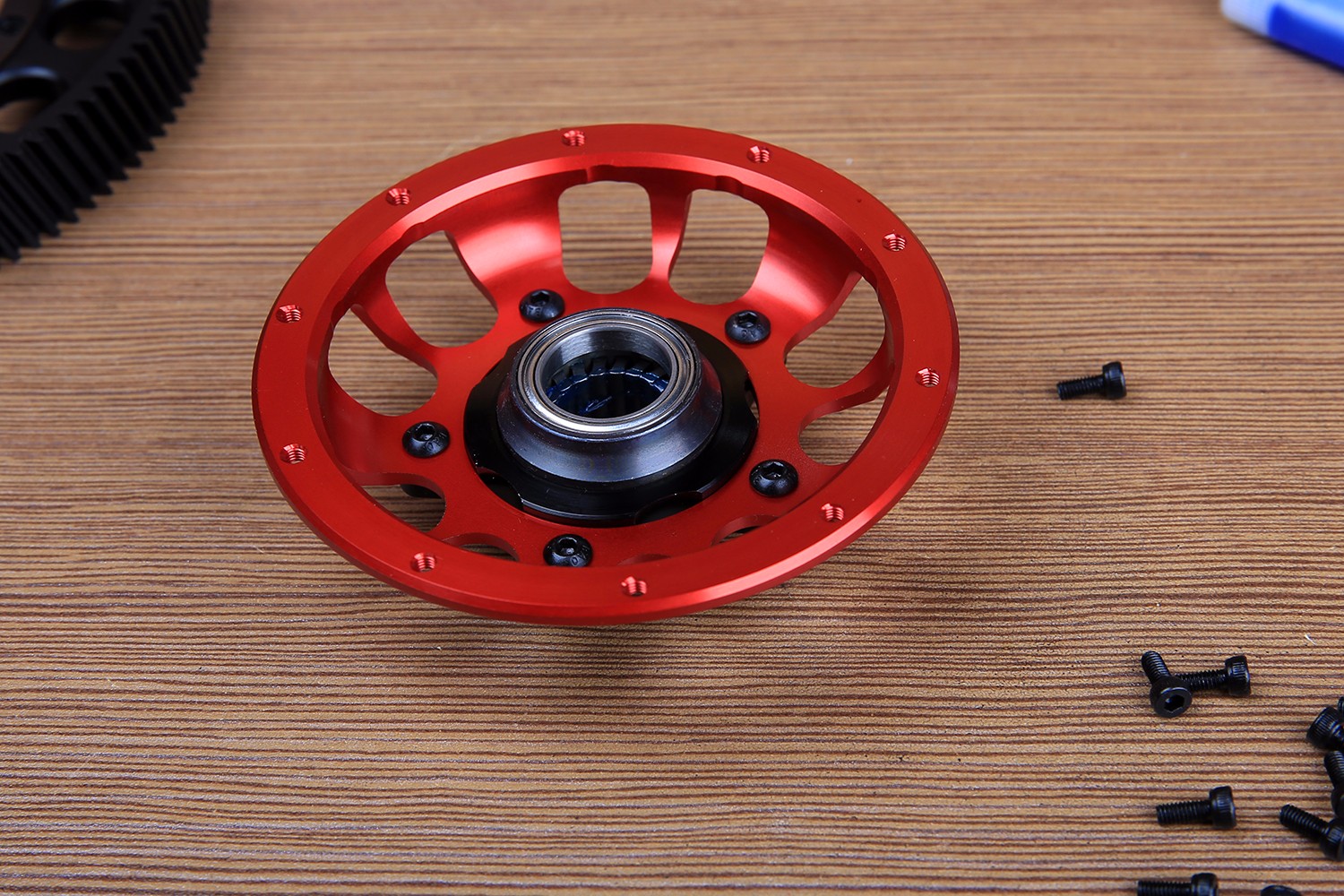

先按下图所示把单向轴承座和主齿轮轮毂用M3*5螺丝固定好。这里要注意为了同心度的保证,齿轮轮毂和单向轴承座之间是紧配合的,安装时候可以用风枪加热红色的齿轮轮毂然后在套进单向轴承座,如果是冷配合的话就需要水平的压入,用皮锤均匀的敲到位。
![329A1279.JPG RVE MERAK E750组装注意事项和装机过程(一)(图70)](/ueditor/net/upload/image/20180907/6367196046088841338163360.JPG)
请注意单向轴承和轮毂的方向。
![329A1280.JPG RVE MERAK E750组装注意事项和装机过程(一)(图71)](/ueditor/net/upload/image/20180907/6367196046098216339135175.JPG)

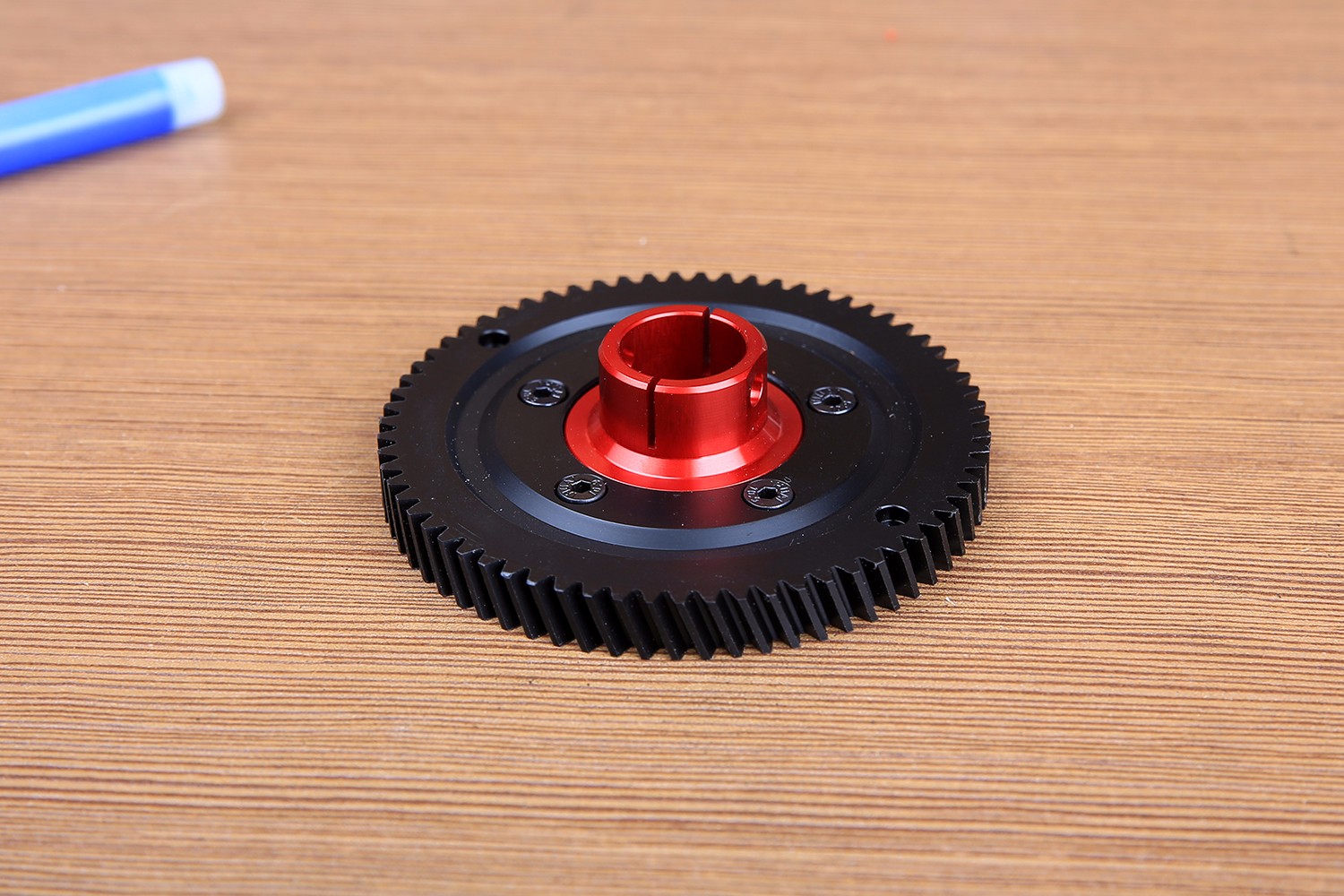

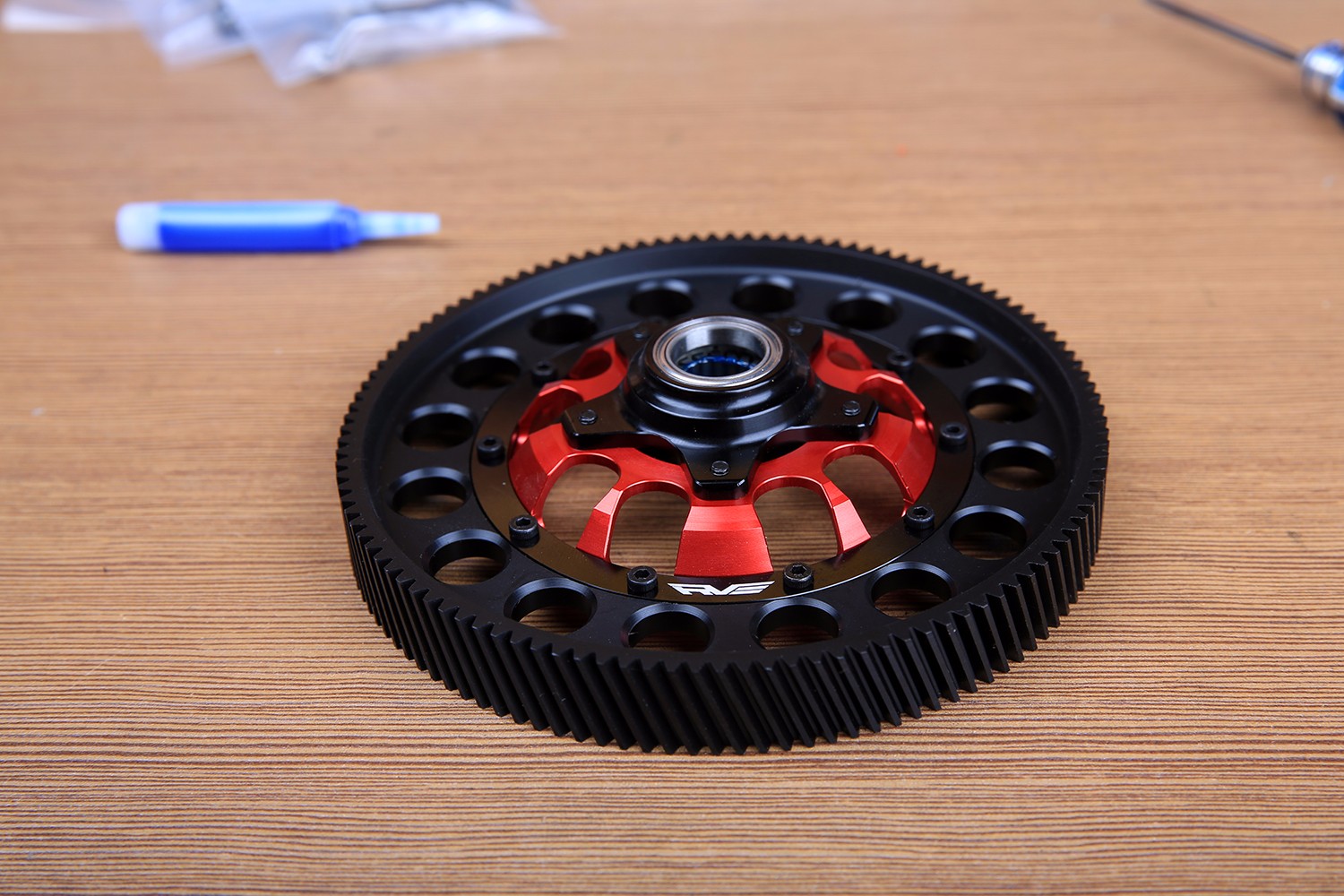

最后安装POM大齿盘,要注意10颗M2.5的锁紧螺丝一定要交叉对角均匀锁紧以免出现齿轮不平的现象。
![329A1282.JPG RVE MERAK E750组装注意事项和装机过程(一)(图72)](/ueditor/net/upload/image/20180907/6367196046099778833364421.JPG)
尾传动齿轮和尾齿轮轮毂是用M3*8的沉头内六角固定的,注意均匀拧紧螺丝避免齿轮变形。

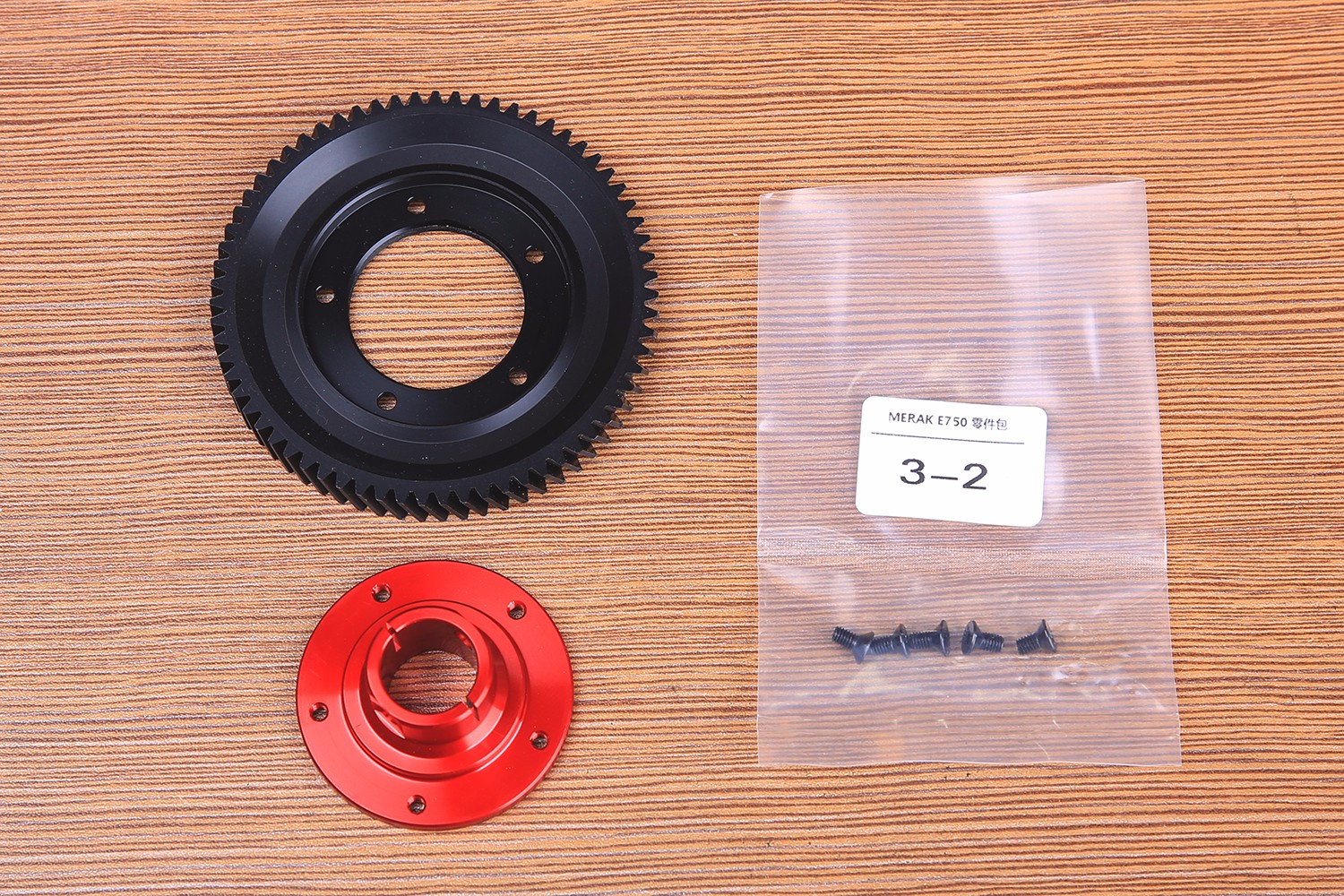

![329A1284.JPG RVE MERAK E750组装注意事项和装机过程(一)(图73)](/ueditor/net/upload/image/20180907/6367196046134153839793193.JPG)
![329A1285.JPG RVE MERAK E750组装注意事项和装机过程(一)(图74)](/ueditor/net/upload/image/20180907/6367196046135716338320611.JPG)
接下来我们先把皮带按照这个方式穿过机体。
![329A1290.JPG RVE MERAK E750组装注意事项和装机过程(一)(图75)](/ueditor/net/upload/image/20180907/6367196046156028838791660.JPG)
拿出前面组装好的尾传动齿轮座安装到位。
![329A1291.JPG RVE MERAK E750组装注意事项和装机过程(一)(图76)](/ueditor/net/upload/image/20180907/6367196046163841336534230.JPG)
装好后螺丝不要拧紧,要等大齿轮安装好调好齿轮间隙以后再固定。
![329A1292.JPG RVE MERAK E750组装注意事项和装机过程(一)(图77)](/ueditor/net/upload/image/20180907/6367196046221653831892543.JPG)

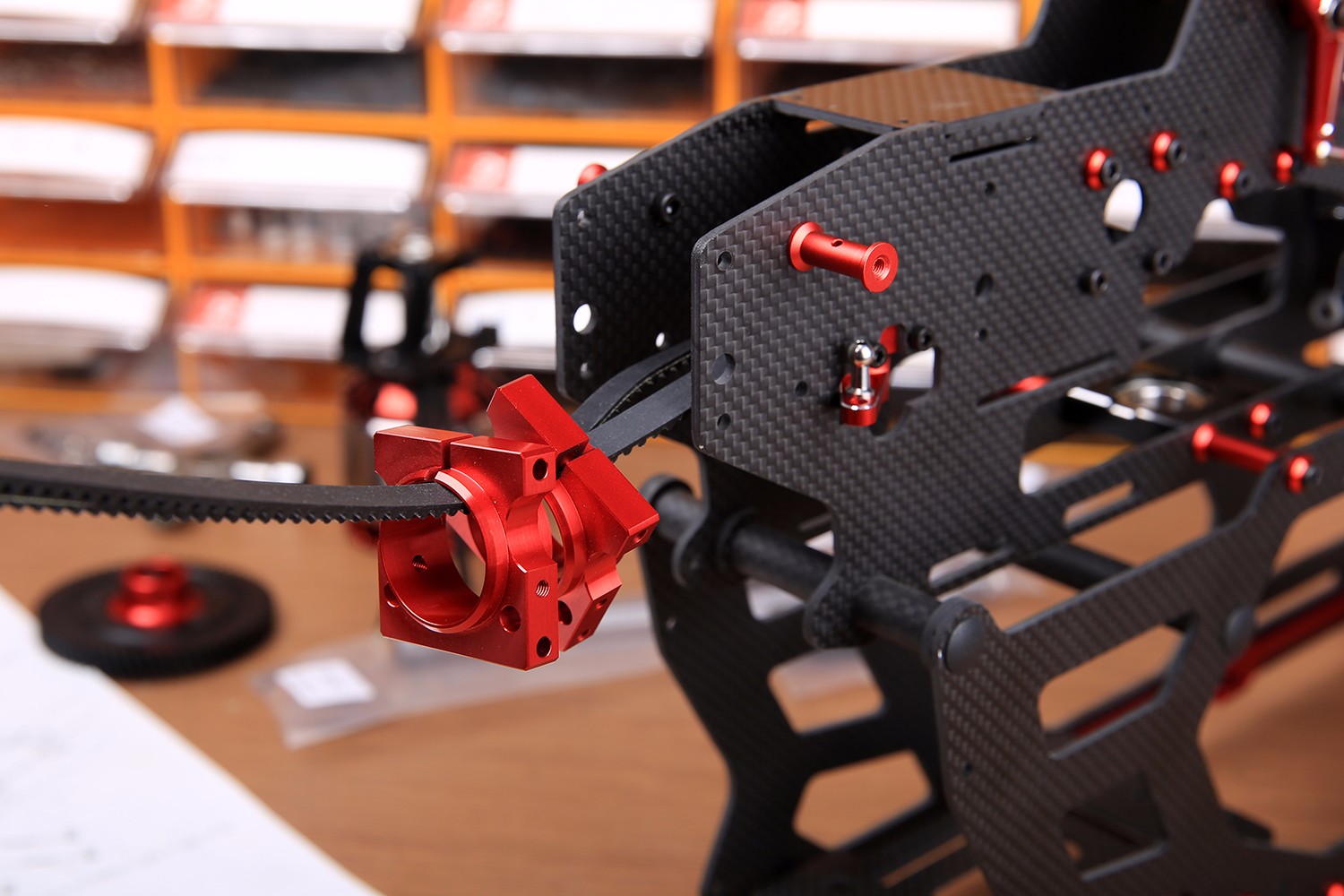

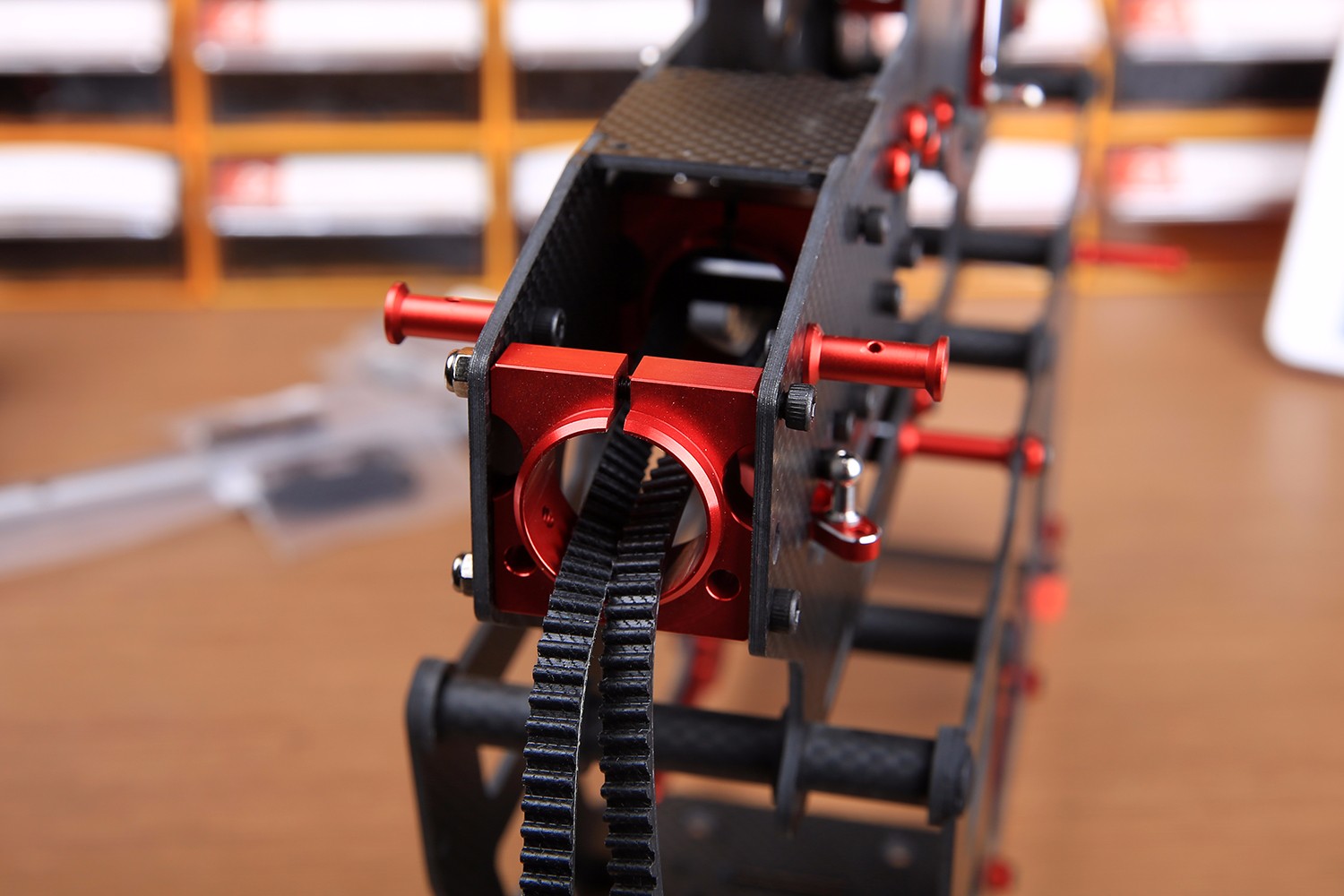

尾管固定座先穿过皮带再放入侧版内
![329A1293.JPG RVE MERAK E750组装注意事项和装机过程(一)(图78)](/ueditor/net/upload/image/20180907/6367196046223216339419960.JPG)
这里要注意安装座的开口向上
![329A1295.JPG RVE MERAK E750组装注意事项和装机过程(一)(图79)](/ueditor/net/upload/image/20180907/6367196046234153834621021.JPG)

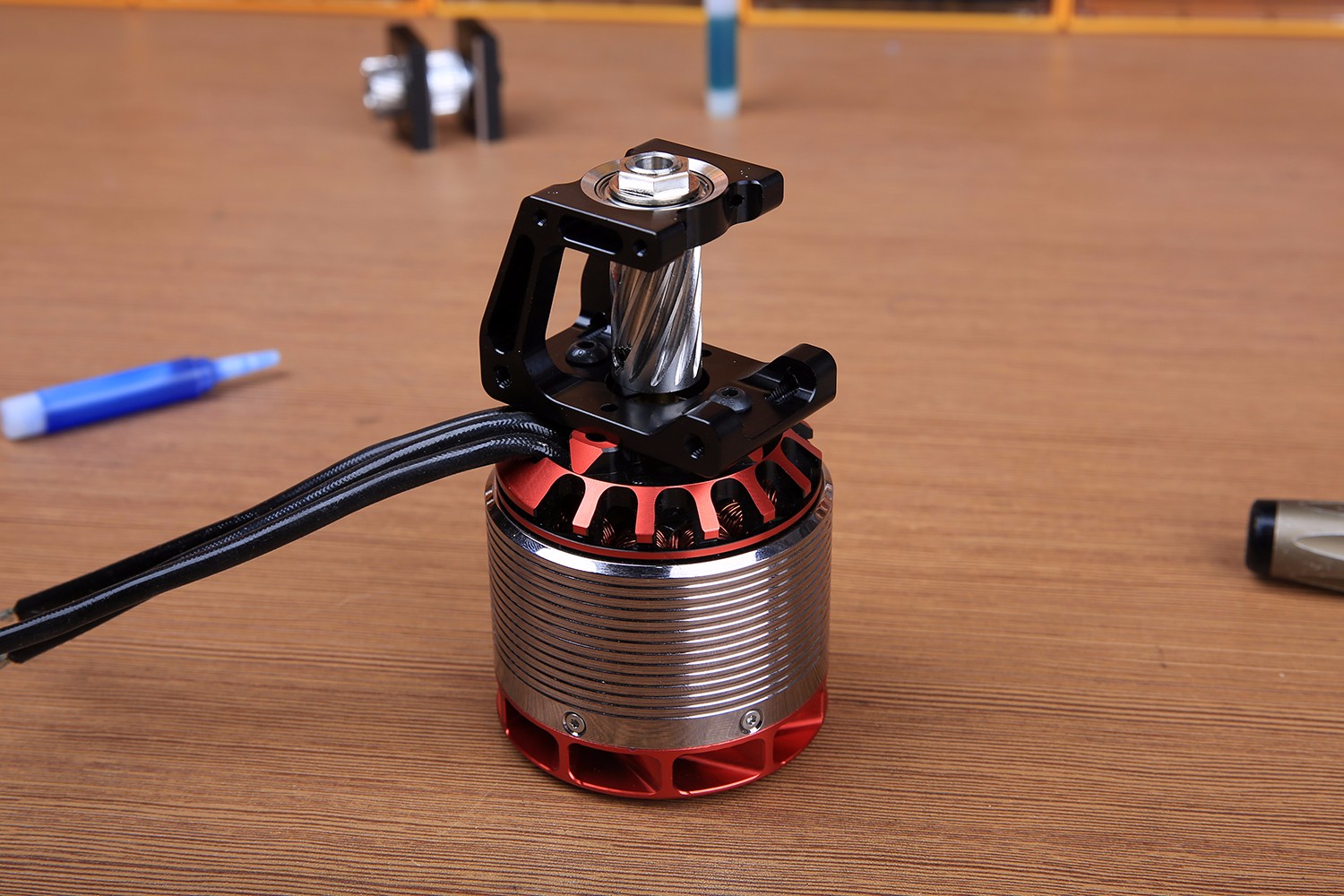

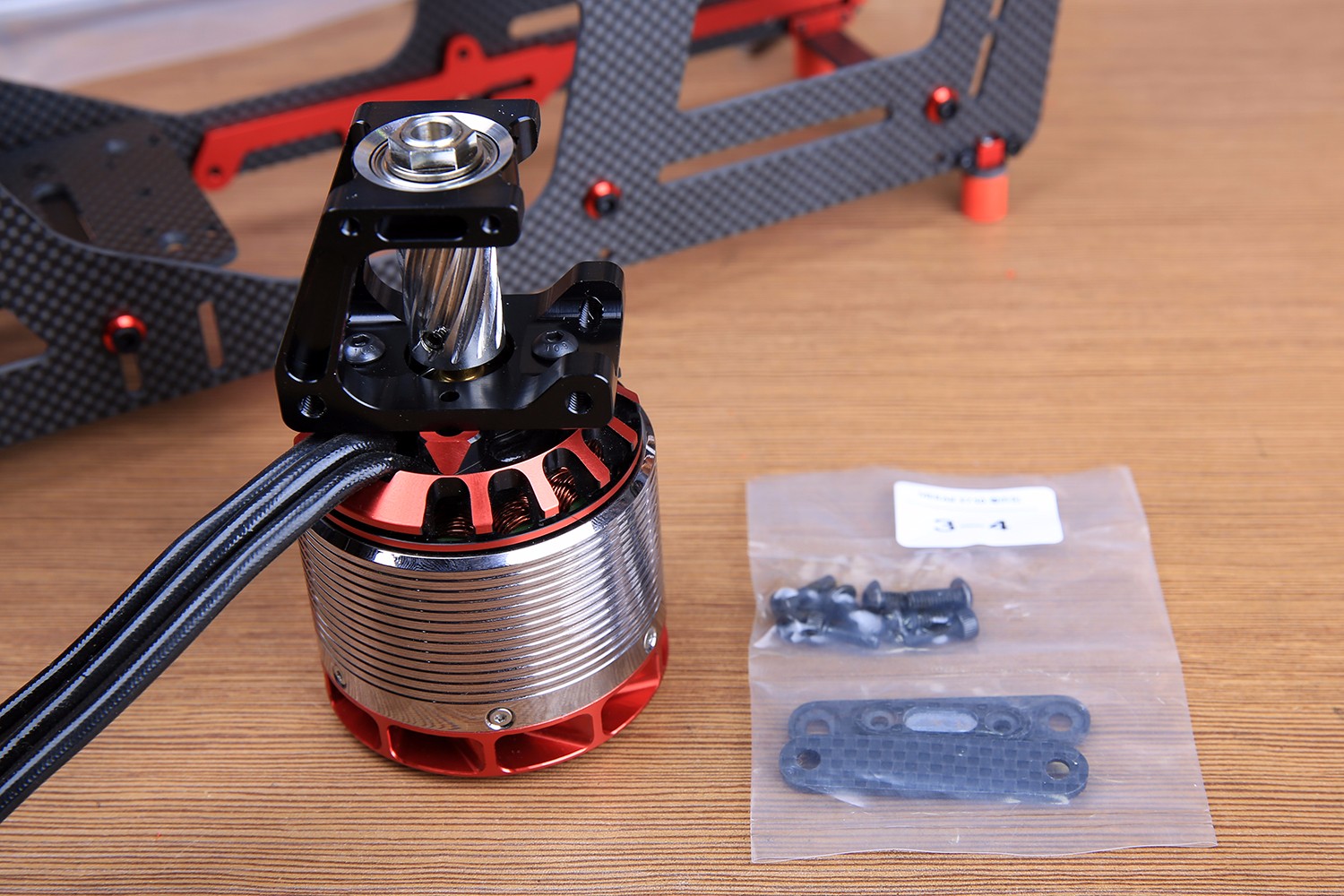

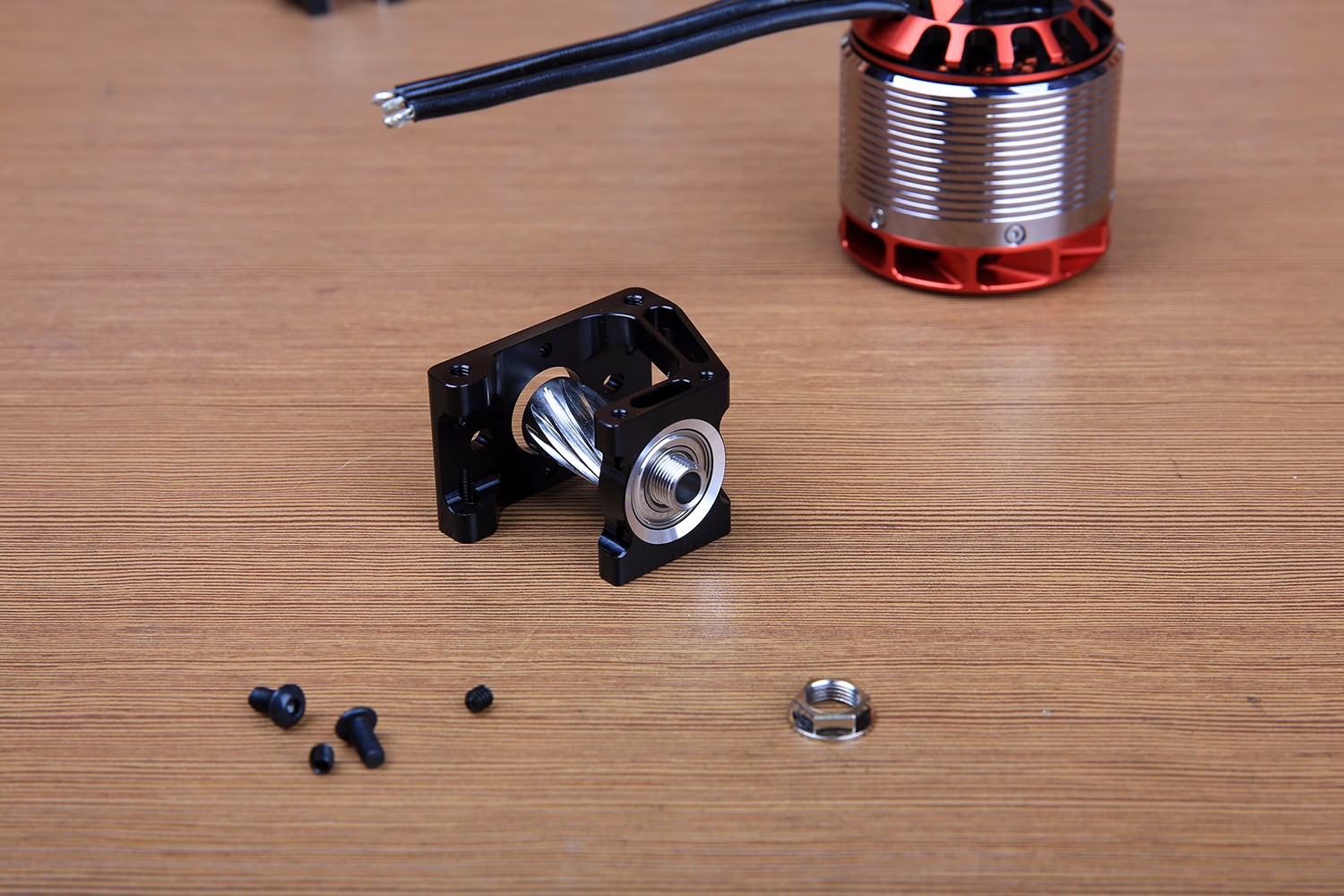

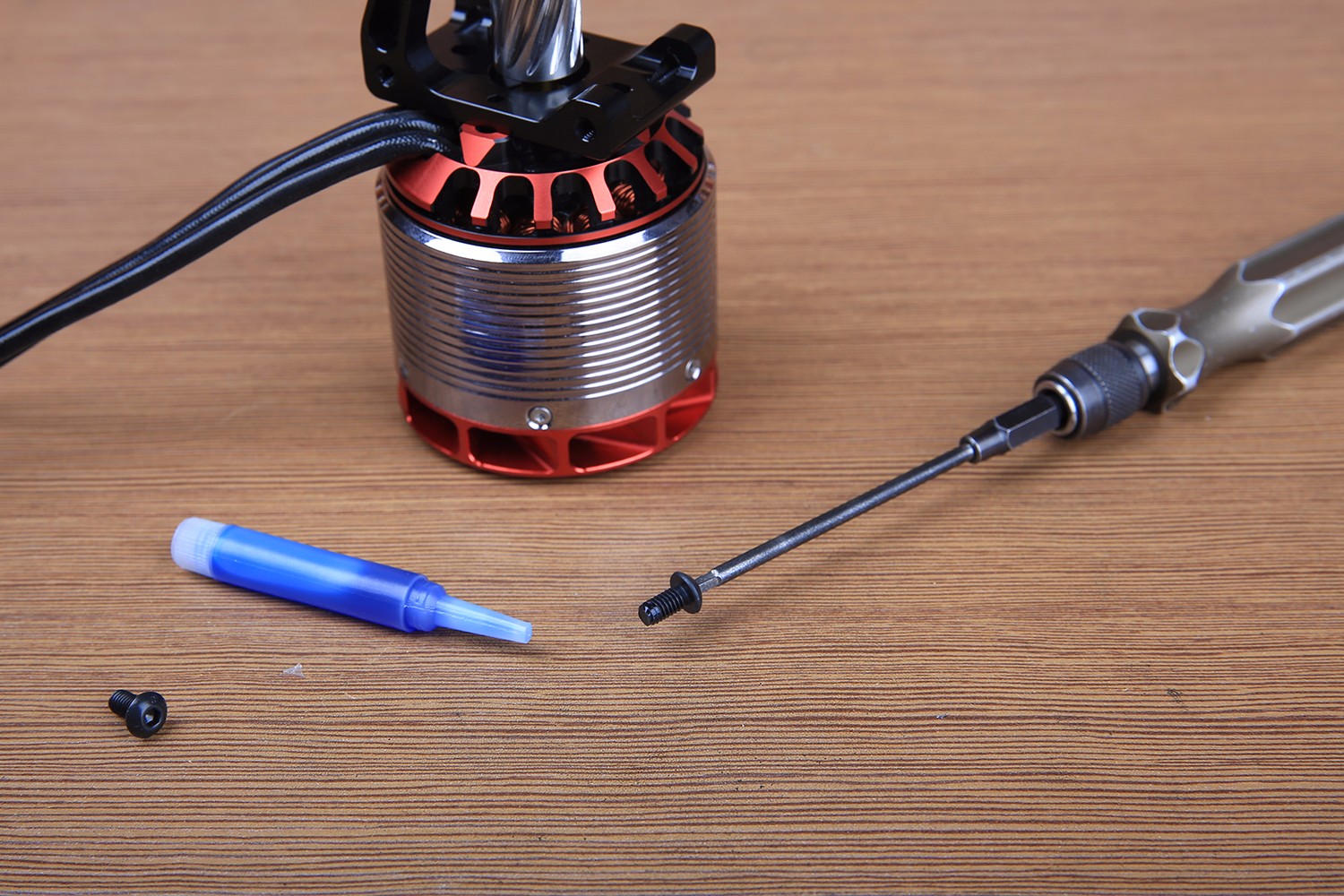

取出安装好的电机组和3-4零件包,我们把电机也固定好。
![329A1297.JPG RVE MERAK E750组装注意事项和装机过程(一)(图80)](/ueditor/net/upload/image/20180907/6367196046249778839106162.JPG)
下面四颗M4*10的半圆头内六角固定,上面四颗M3*10螺丝。垫片不要忘记哦。
![329A1299.JPG RVE MERAK E750组装注意事项和装机过程(一)(图81)](/ueditor/net/upload/image/20180907/6367196046259153831077978.JPG)

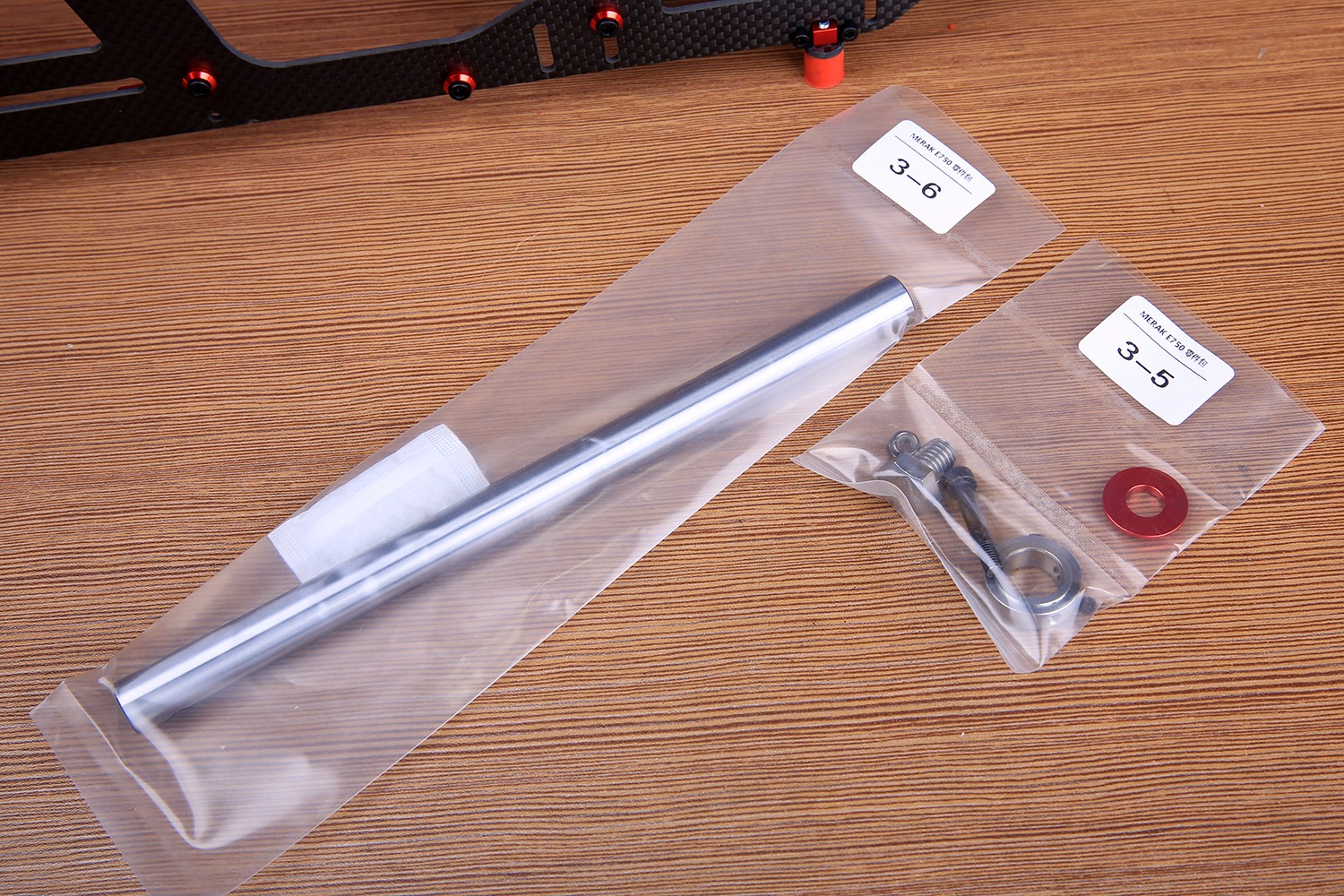

下面取出3-5和3-6零件包,这部分是固定主轴和大齿轮的。
![329A1303.JPG RVE MERAK E750组装注意事项和装机过程(一)(图82)](/ueditor/net/upload/image/20180907/6367196046271653833806456.JPG)

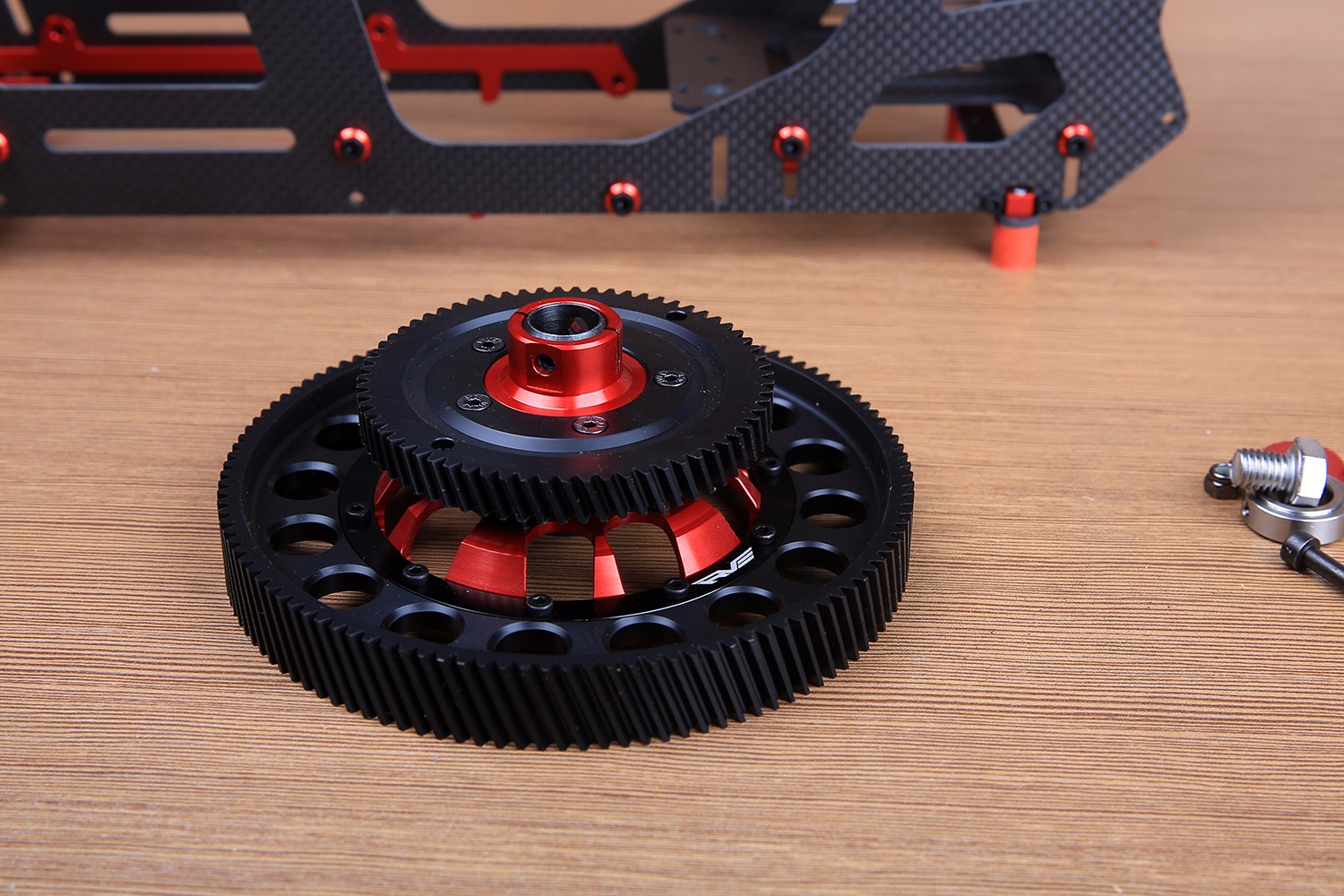

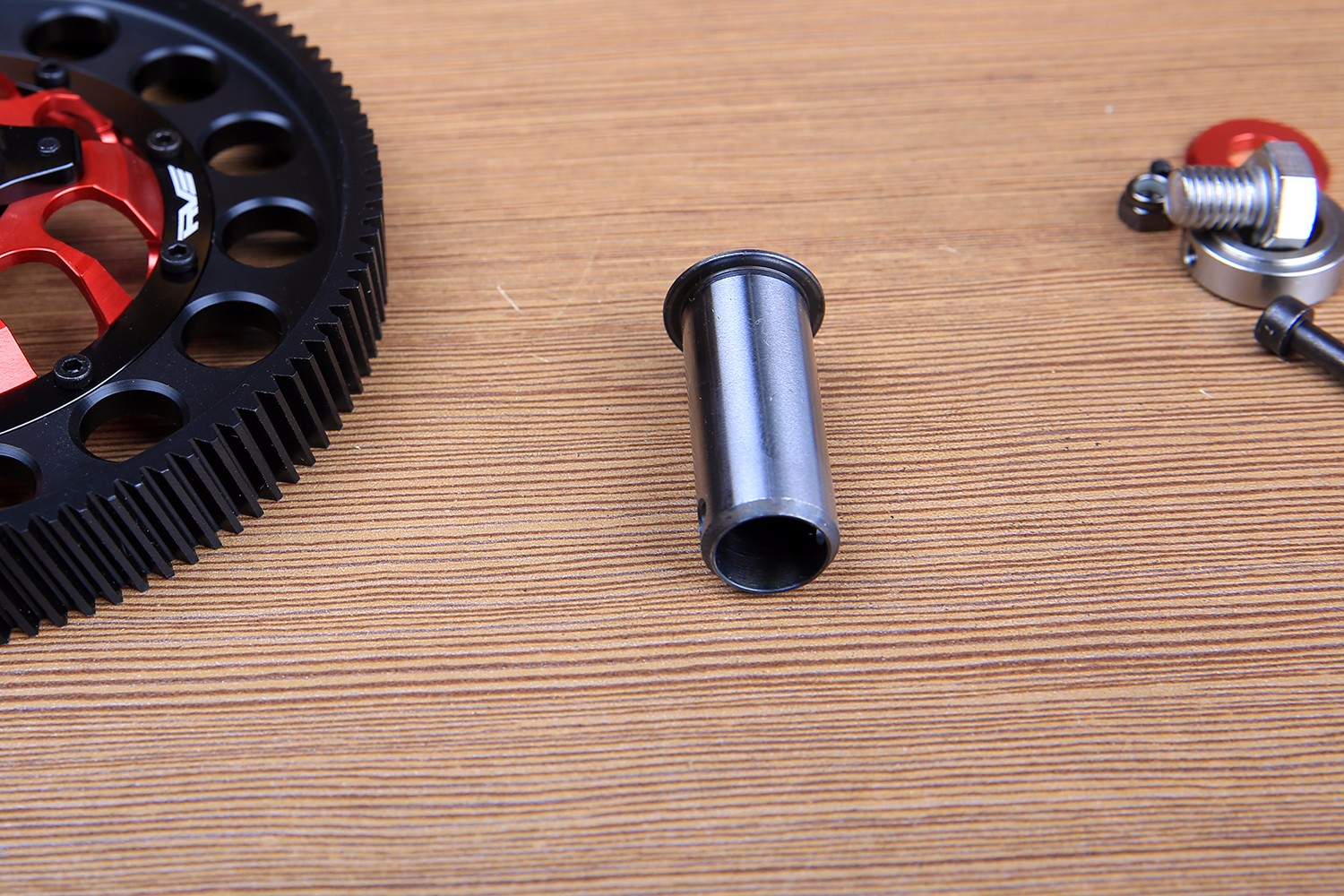

取出单向轴承内套、组装好的大小齿轮。
![329A1305.JPG RVE MERAK E750组装注意事项和装机过程(一)(图83)](/ueditor/net/upload/image/20180907/6367196046281028839076444.JPG)

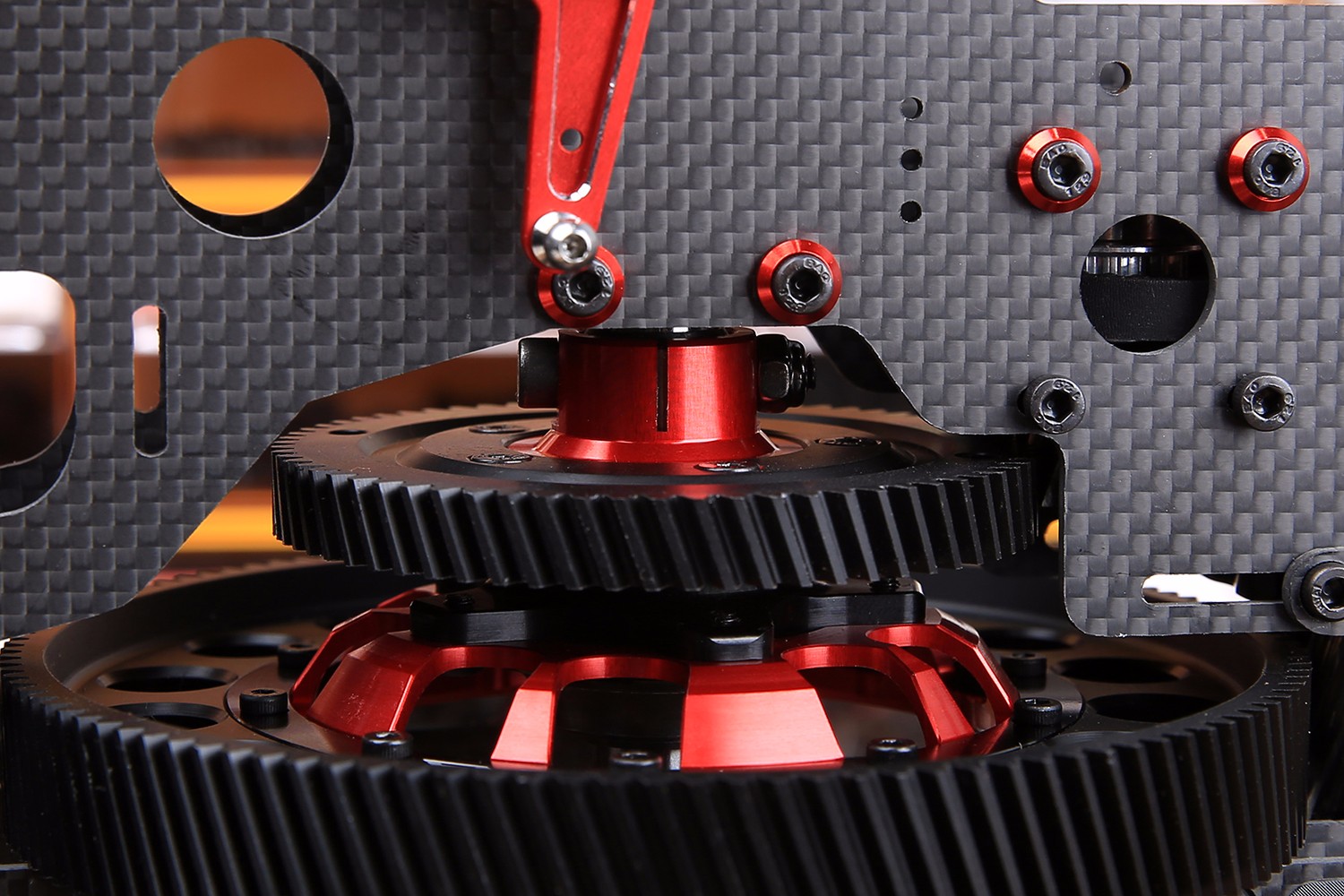

单向轴承内套从大齿轮下面向上穿入,上面安装尾传动齿轮。
![329A1307.JPG RVE MERAK E750组装注意事项和装机过程(一)(图84)](/ueditor/net/upload/image/20180907/6367196046331028831990358.JPG)
放到侧板内,先对齐螺丝孔。

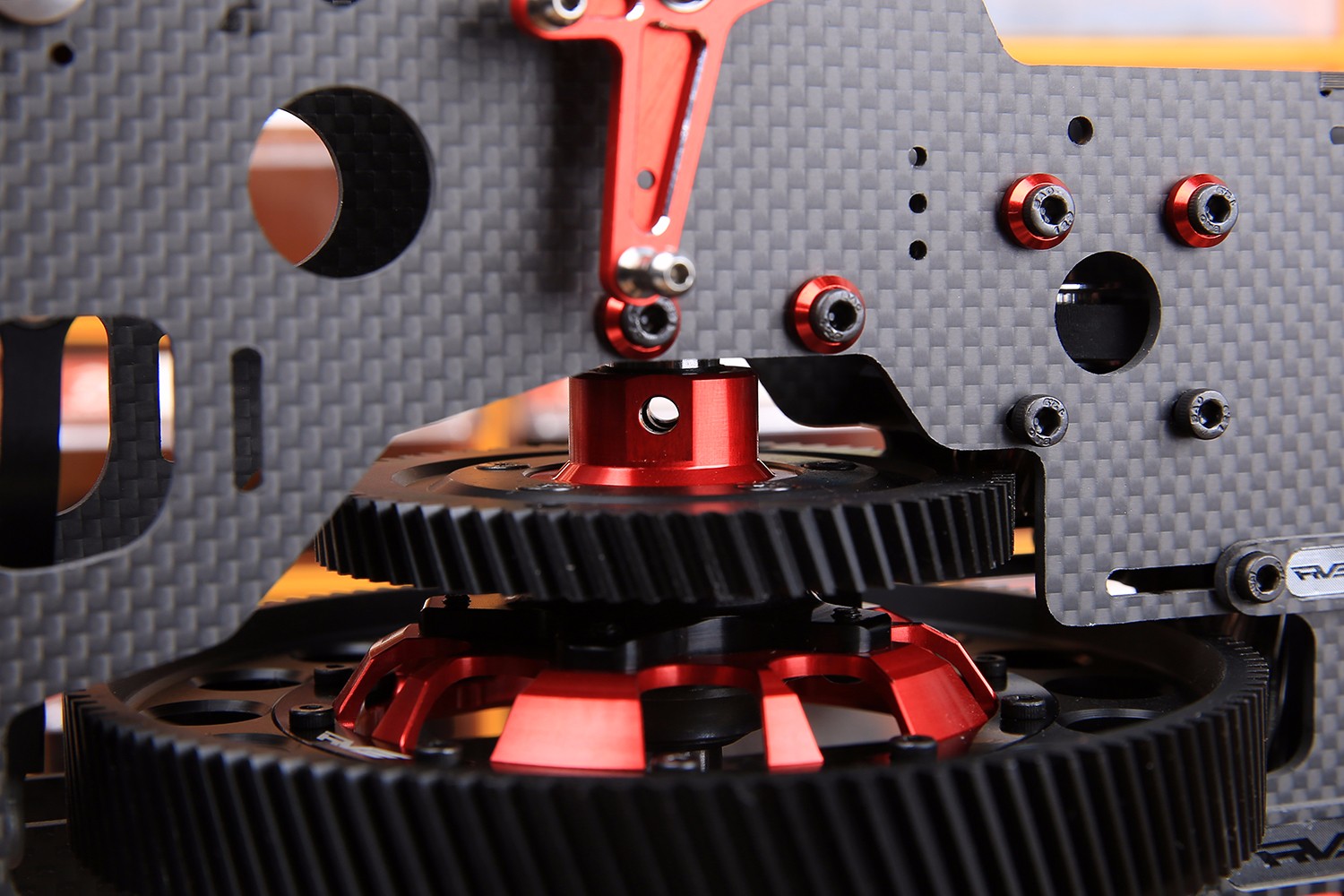

![329A1308.JPG RVE MERAK E750组装注意事项和装机过程(一)(图85)](/ueditor/net/upload/image/20180907/6367196046332591335219604.JPG)
M4*24内六角螺丝穿过主轴拧紧固定大齿轮。
![329A1309.JPG RVE MERAK E750组装注意事项和装机过程(一)(图86)](/ueditor/net/upload/image/20180907/6367196046351341332461407.JPG)

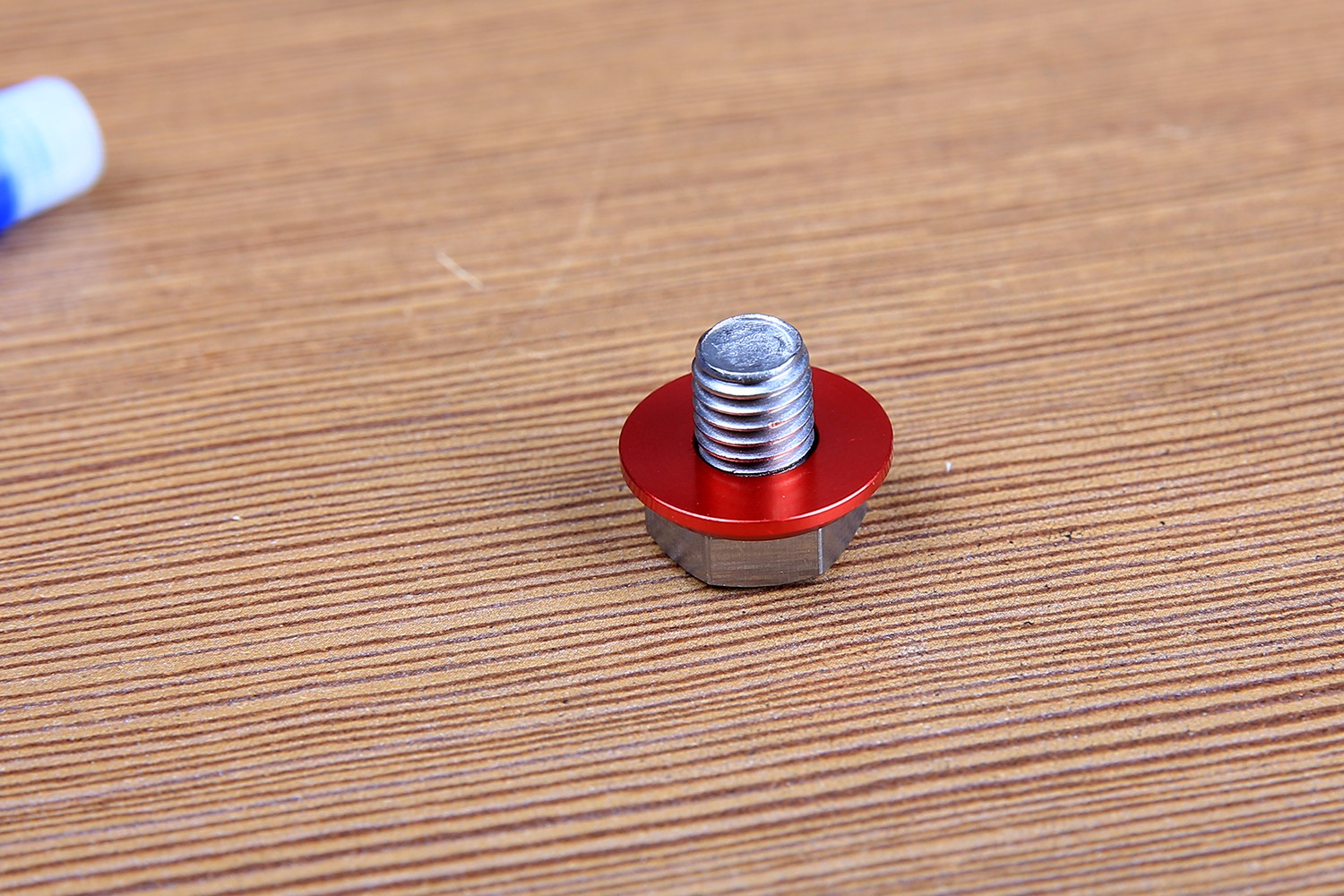

M8的外六角螺丝放上垫片安装到主轴最下端。这里要打蓝色螺丝胶紧固。
![329A1310.JPG RVE MERAK E750组装注意事项和装机过程(一)(图87)](/ueditor/net/upload/image/20180907/6367196046359153834905806.JPG)

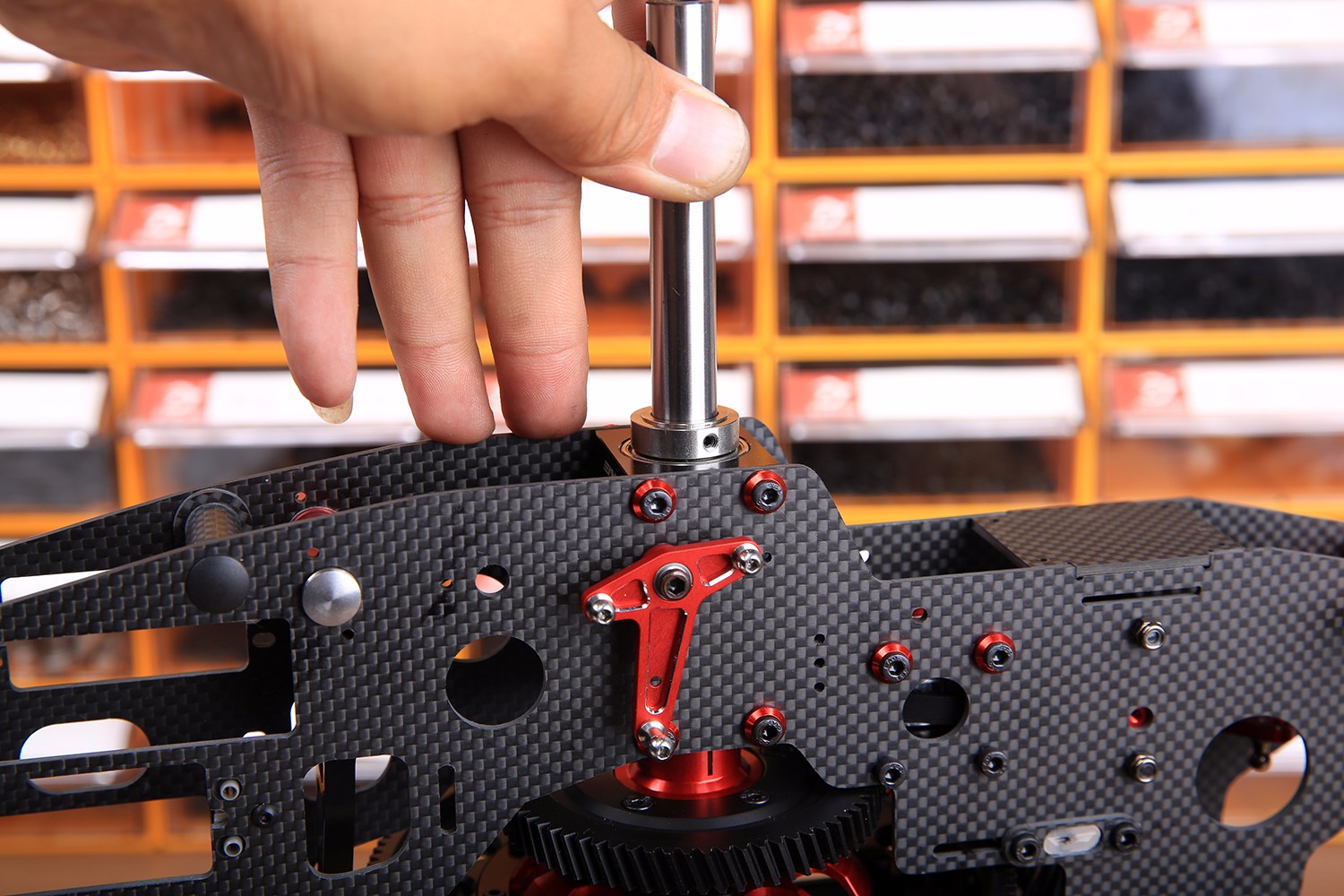

下面的外六角螺丝固定好以后把主轴固定环从主轴上方穿入。这里要注意要把主轴向上提起然后再把定位环向下压同时拧紧顶丝。
![329A1311.JPG RVE MERAK E750组装注意事项和装机过程(一)(图88)](/ueditor/net/upload/image/20180907/6367196046371653837634284.JPG)
