PHECDA E680 天玑星组装注意事项（一）

2021-06-19 浏览次数 :

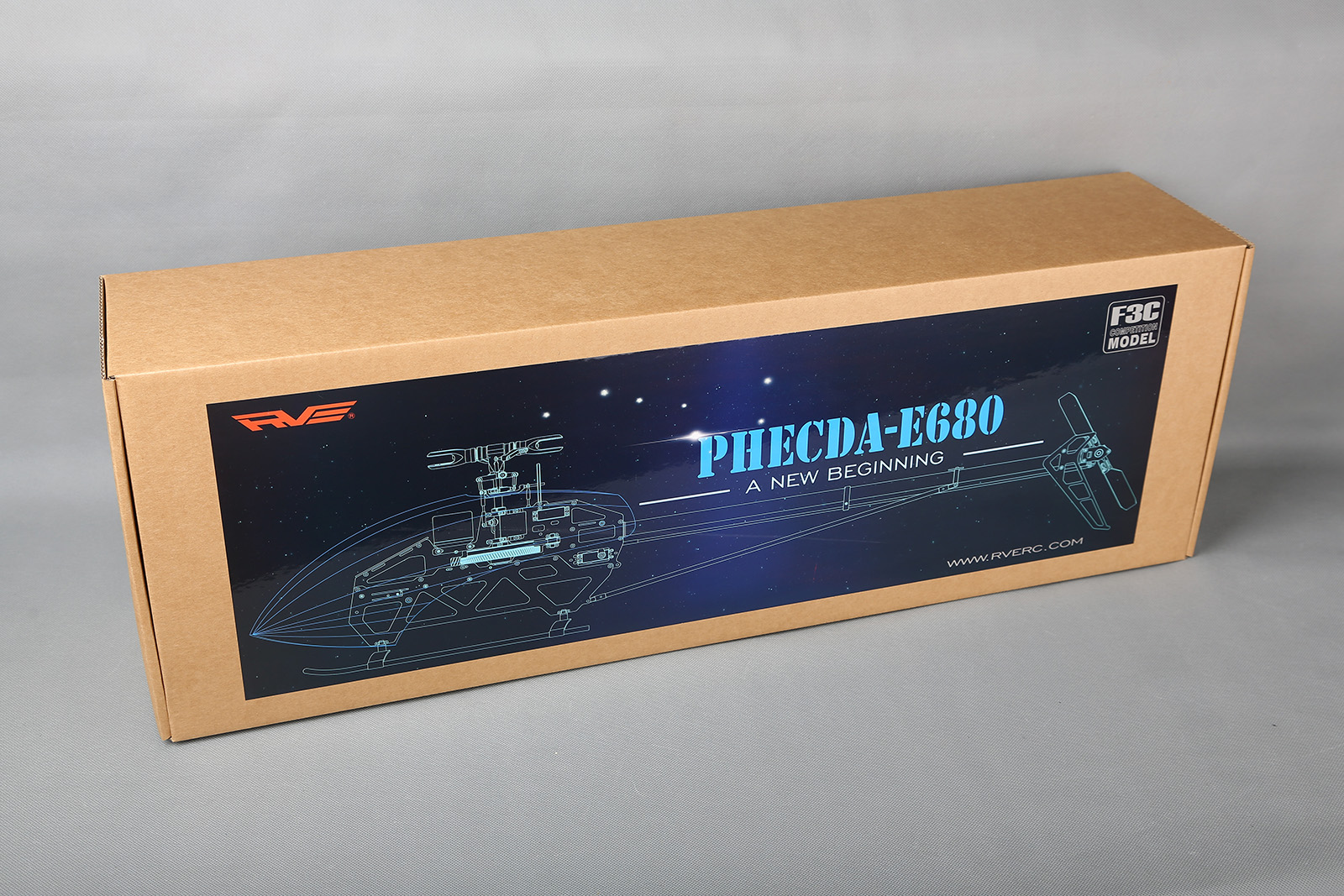

开箱！套盒的结构让整体抗压能力较好，不容易损坏头罩。

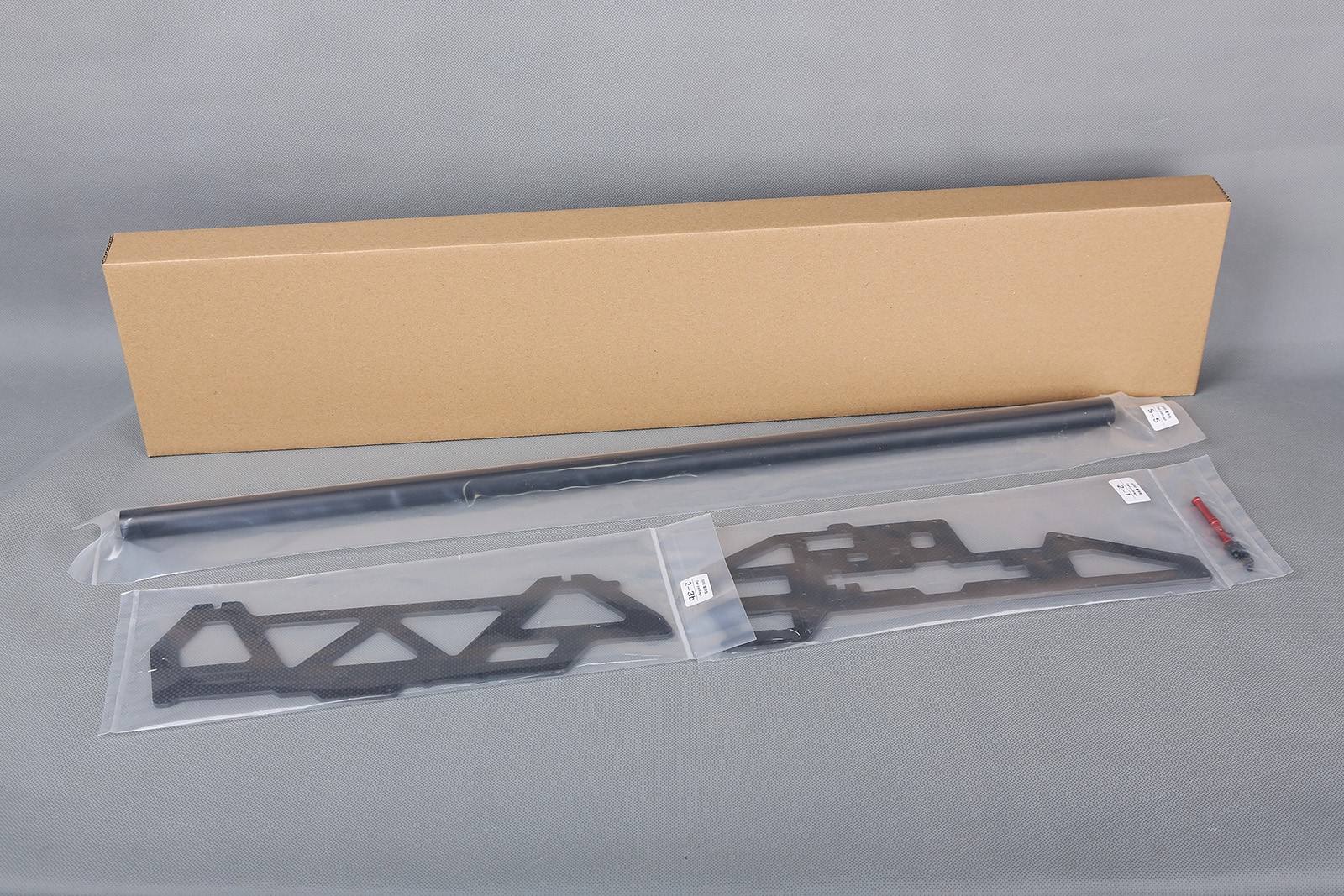

先打开最长的盒子，里面有内外侧板、尾管、尾撑等零件包

再来打开这个小盒子

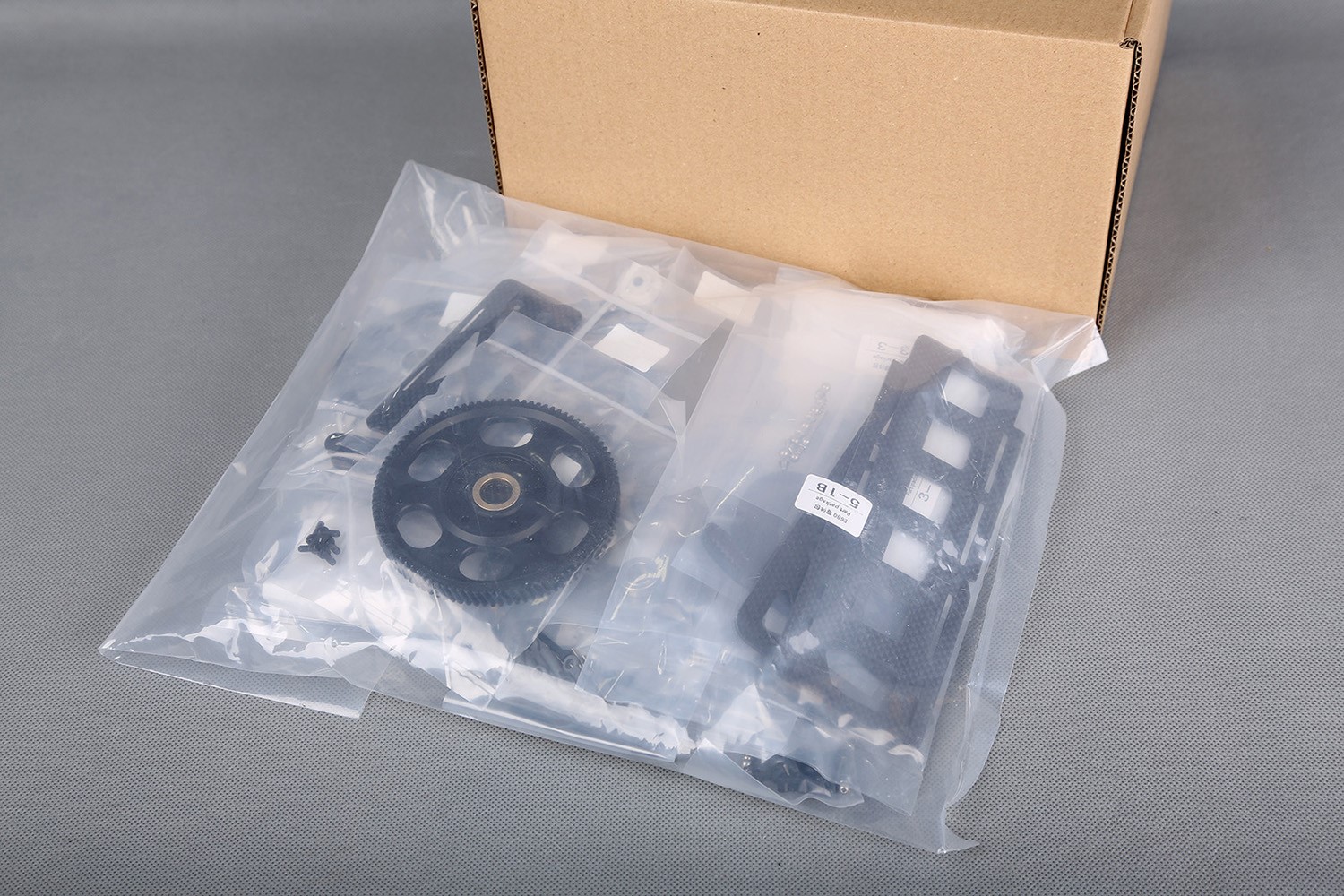

原来主要的零件包都在这个盒子里！

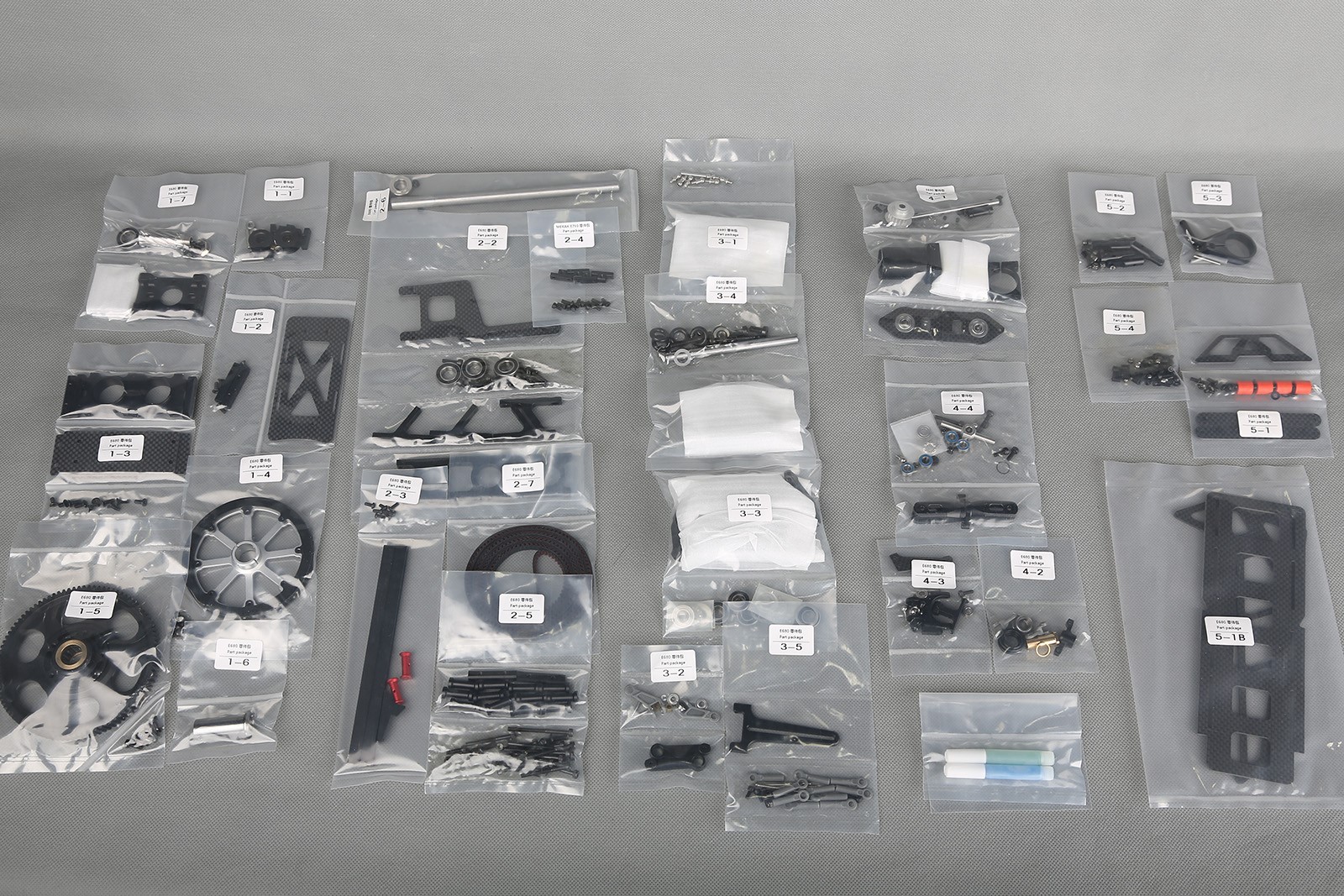

展开看下，里面配件包都有编号，按照说明书顺序组装即可。

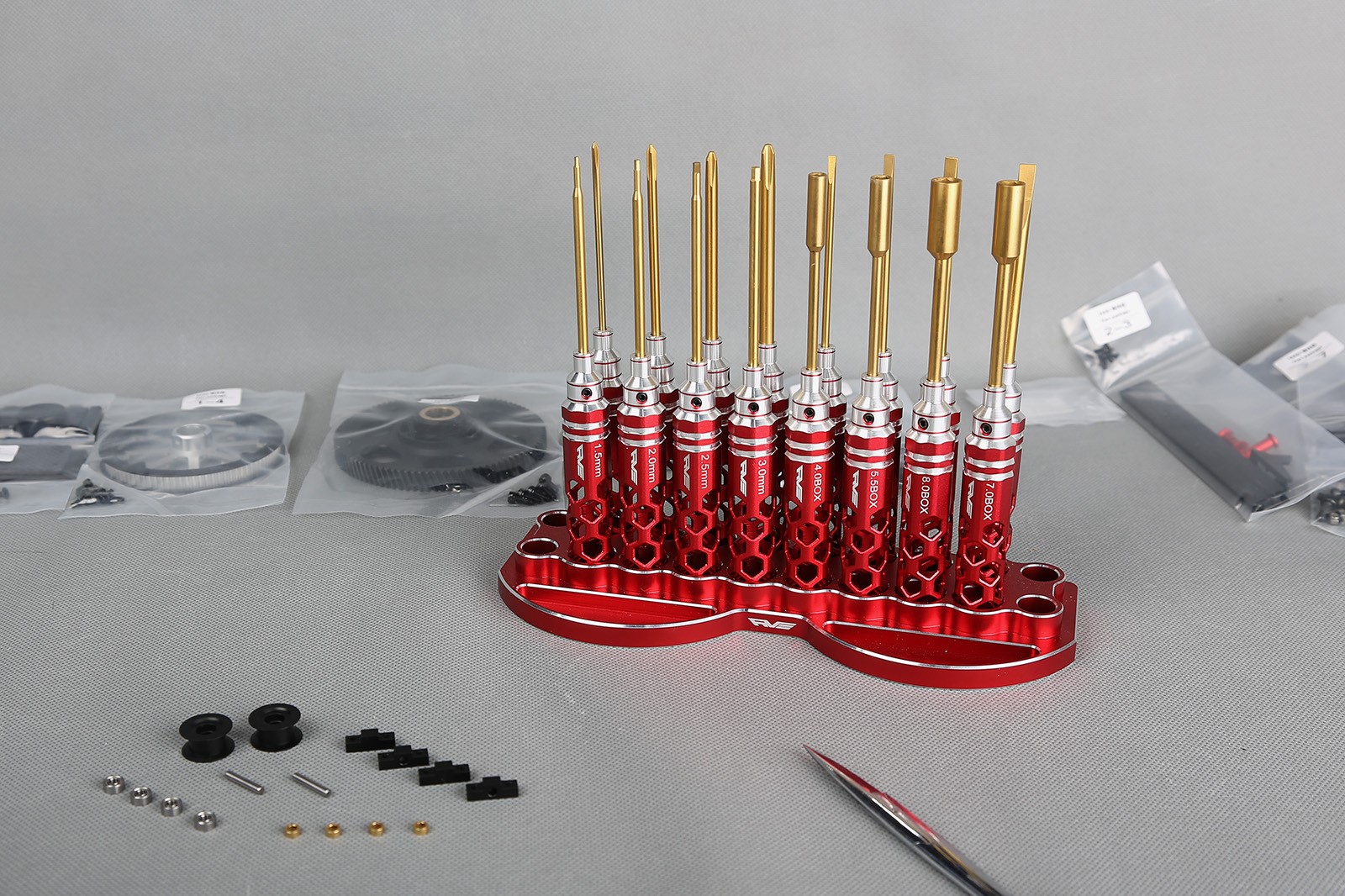

当然装机前还要准备好装机工具！怎么样？红的你心痒吗？

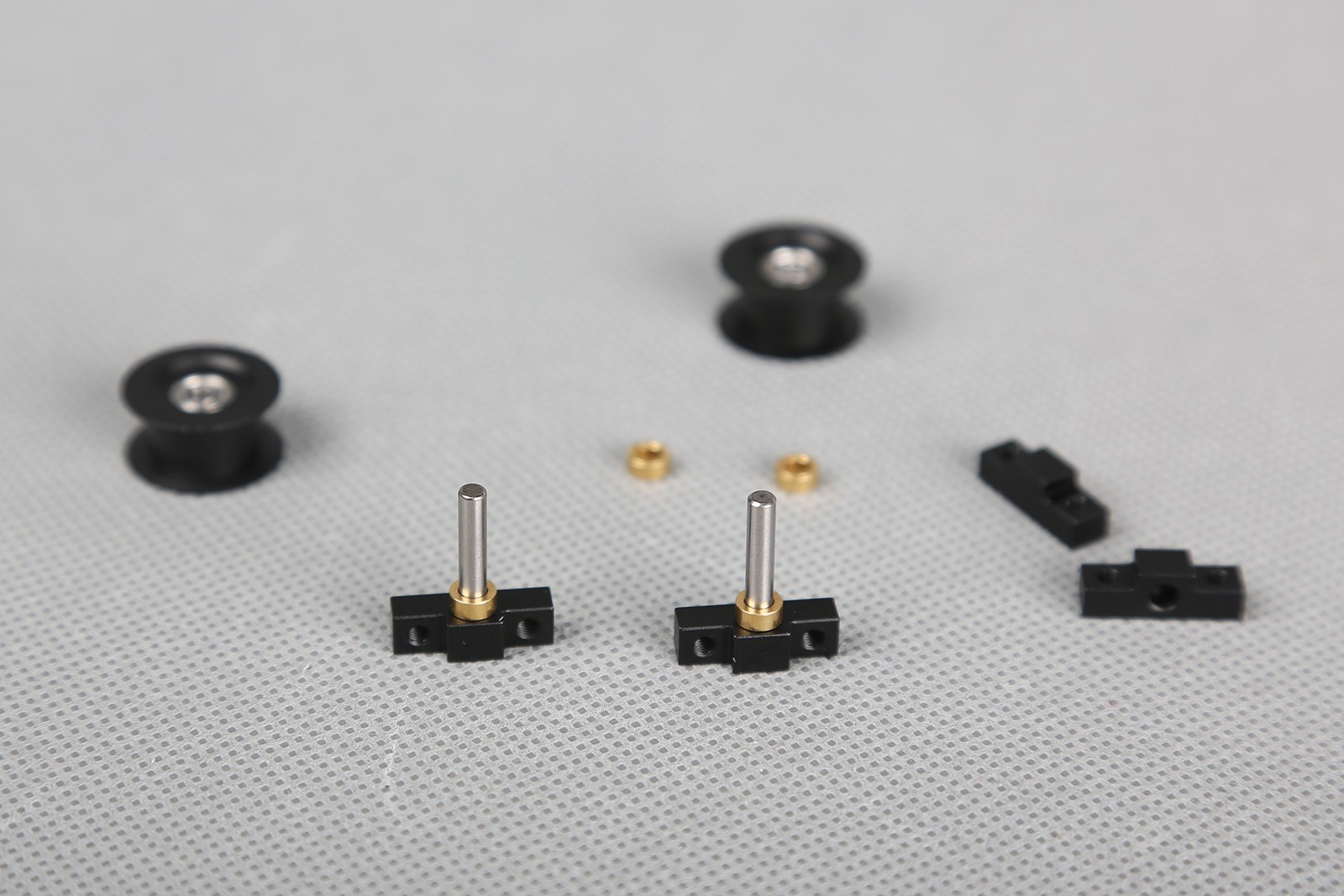

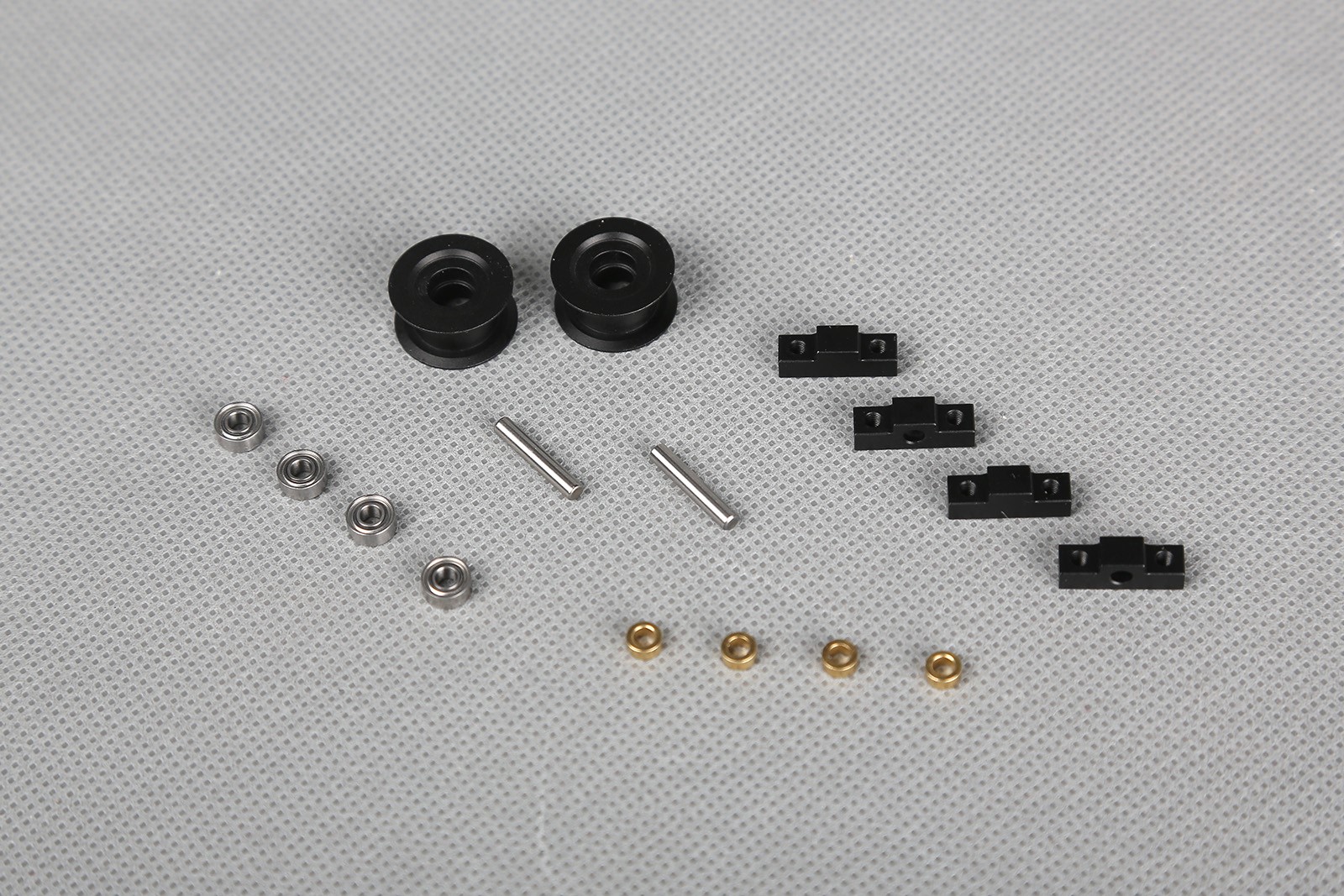

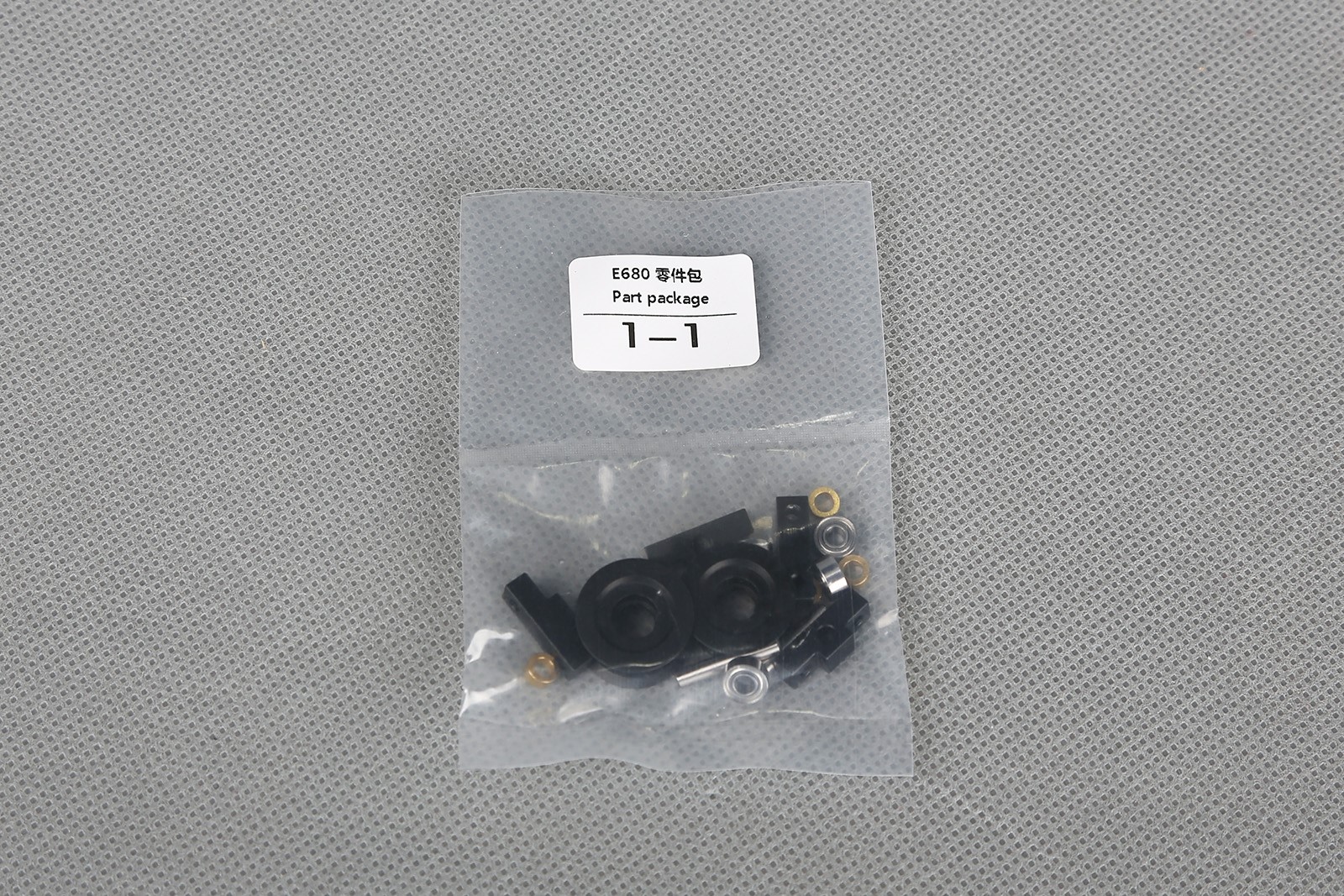

先从1-1开始吧，这个零件包是传动导向轮。

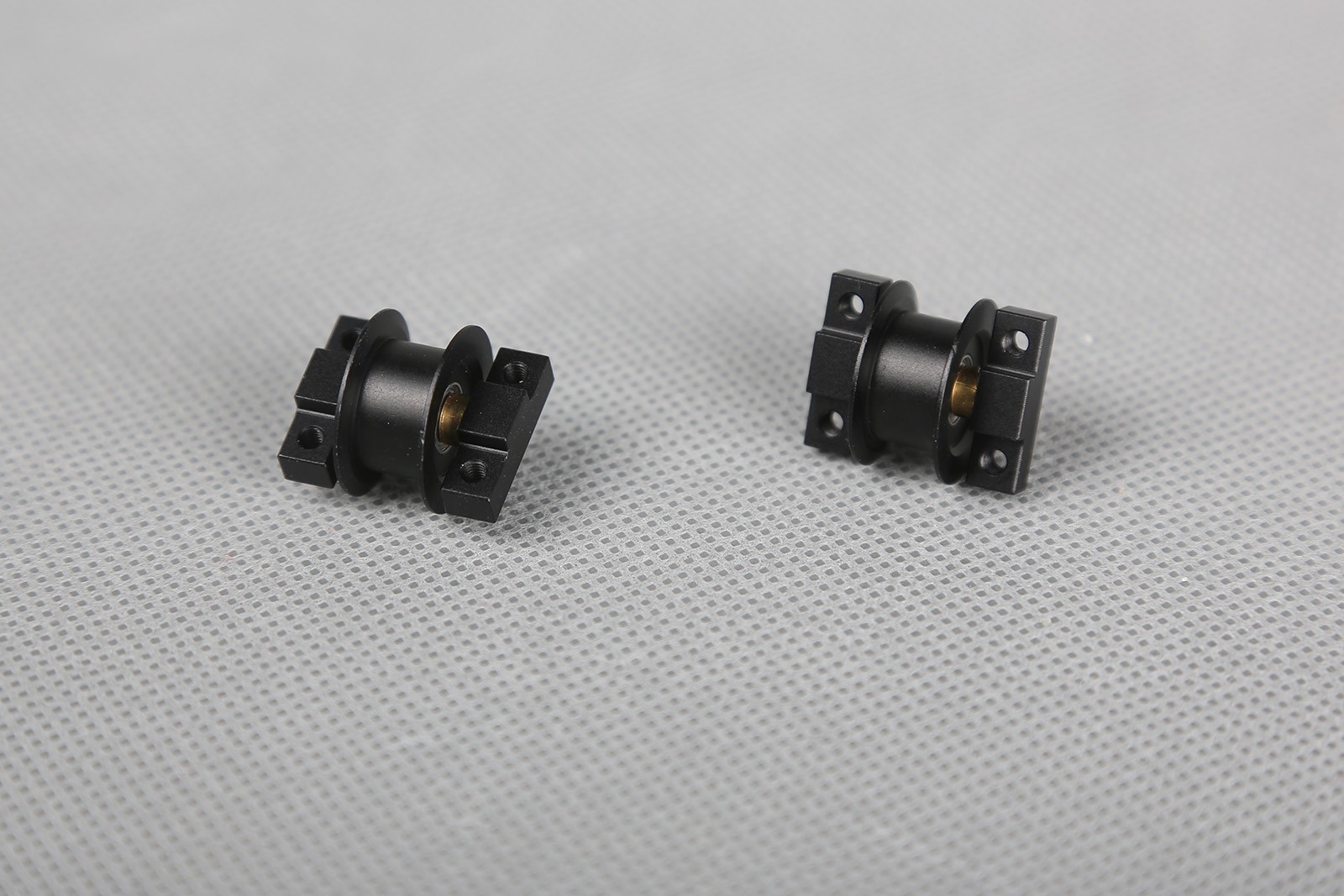

先把轴承装入导向轮，如果有松动，可以用套机里附带的绿色轴承胶固定。不锈钢柱插入固定座内，注意这里的配合是紧配，可用橡胶锤辅助装入。

注意铜垫圈上下各装一个。

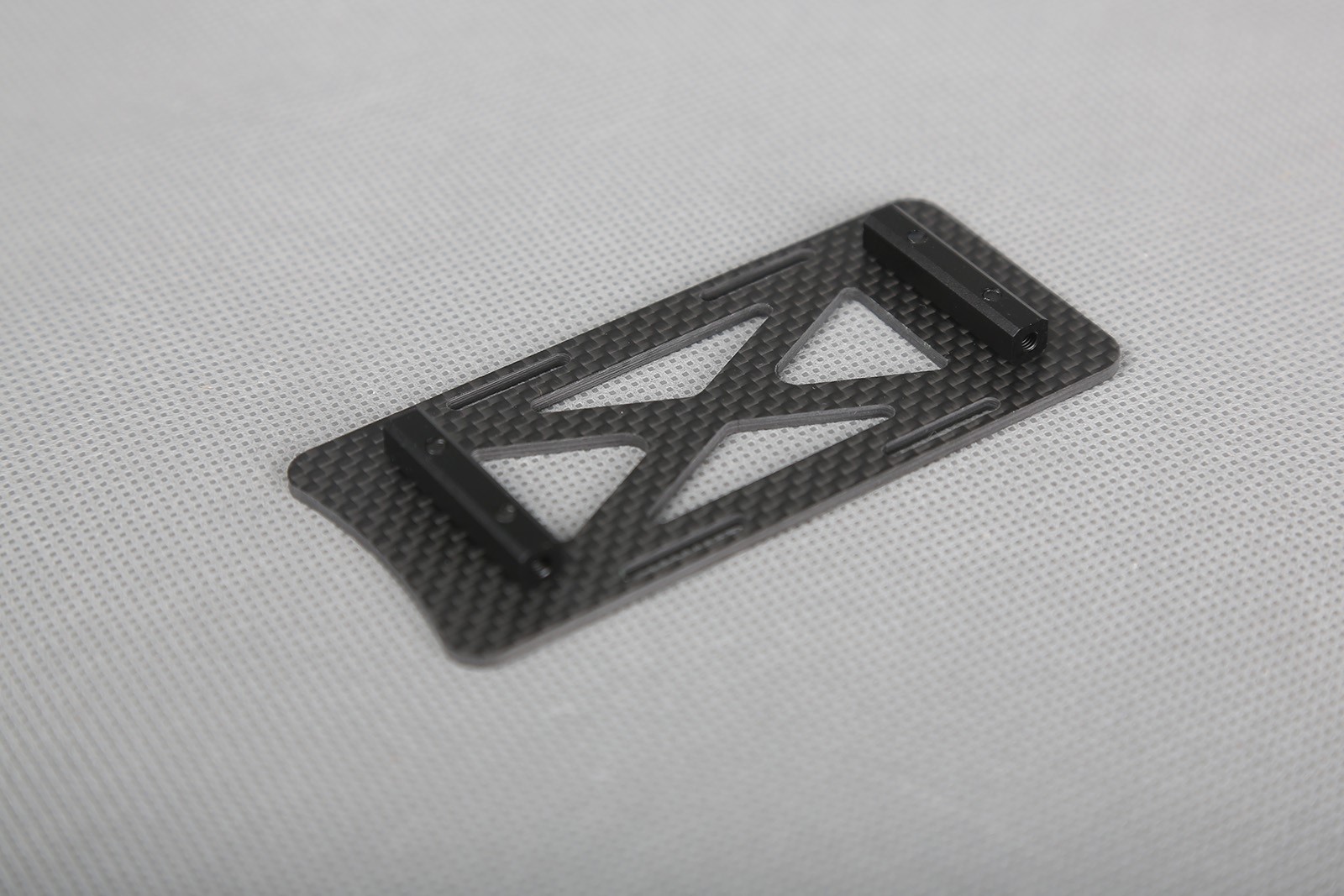

下面是电调安装板的组装。这个比较简单，打一点蓝色螺丝胶固定就好

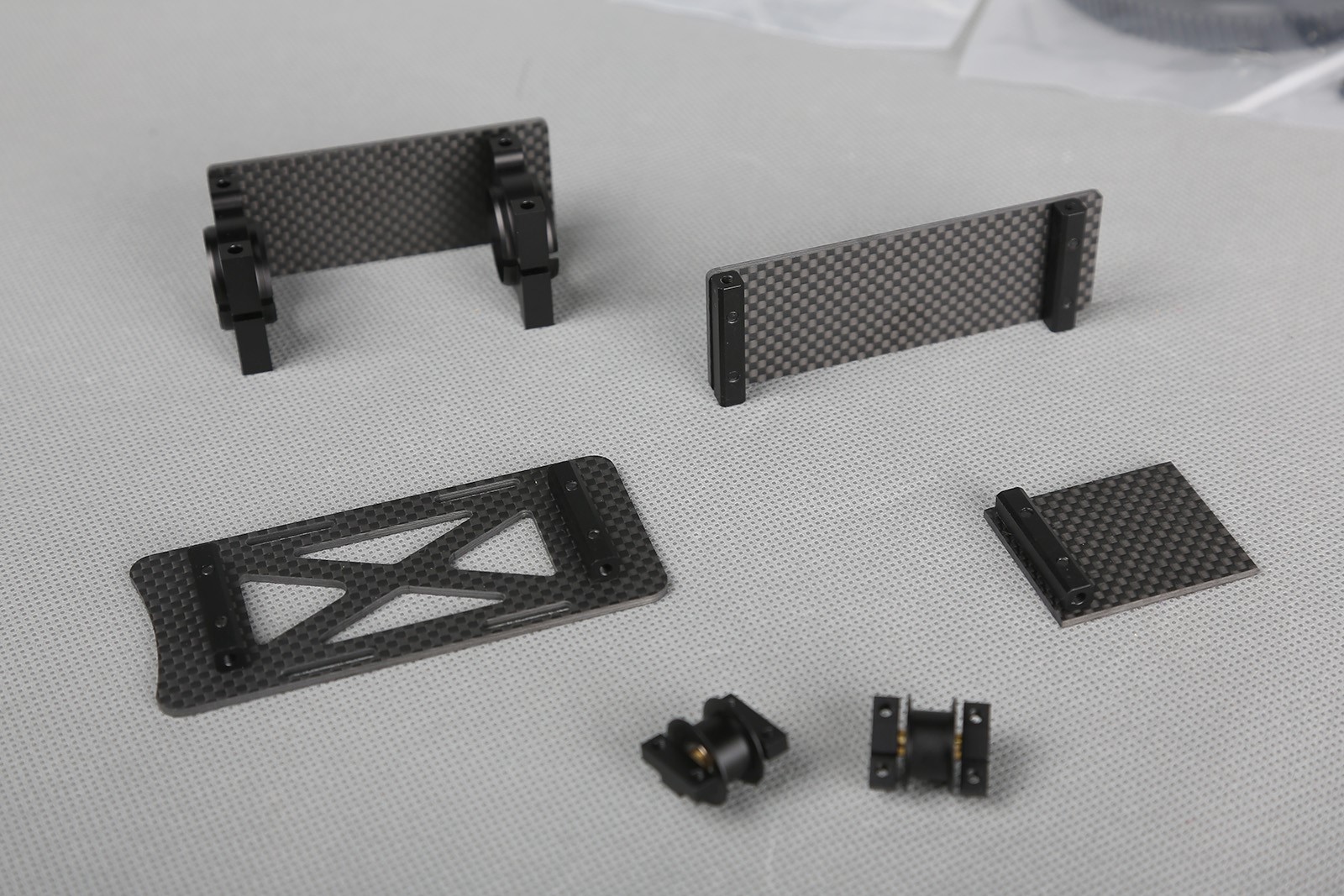

1-3也是几个机身上侧板内用的支撑板。

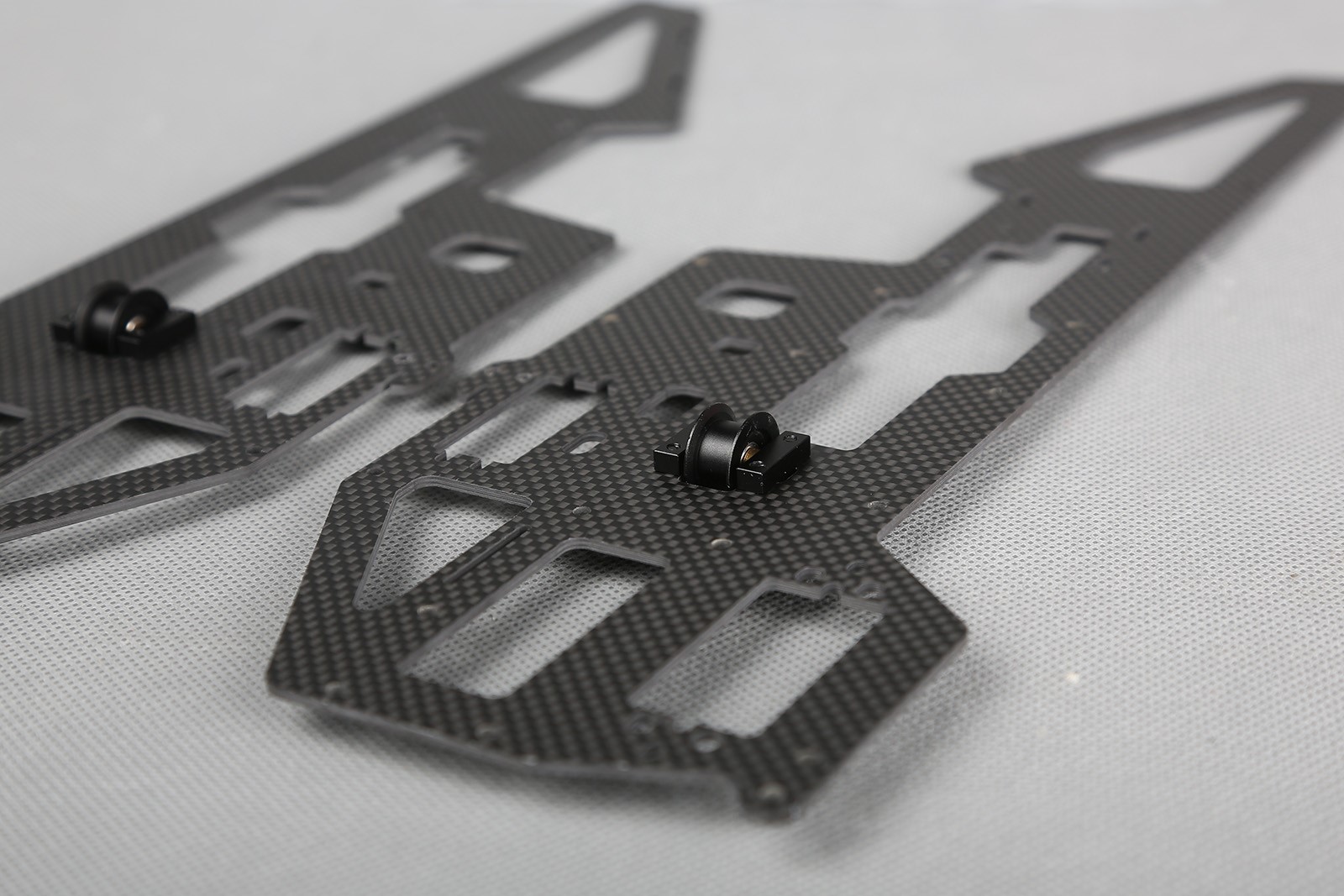

把刚刚组装好的导向轮组装入。这里要注意侧板分左右，尾舵机安装位置预留的是标准舵机的这片侧板是左侧板。

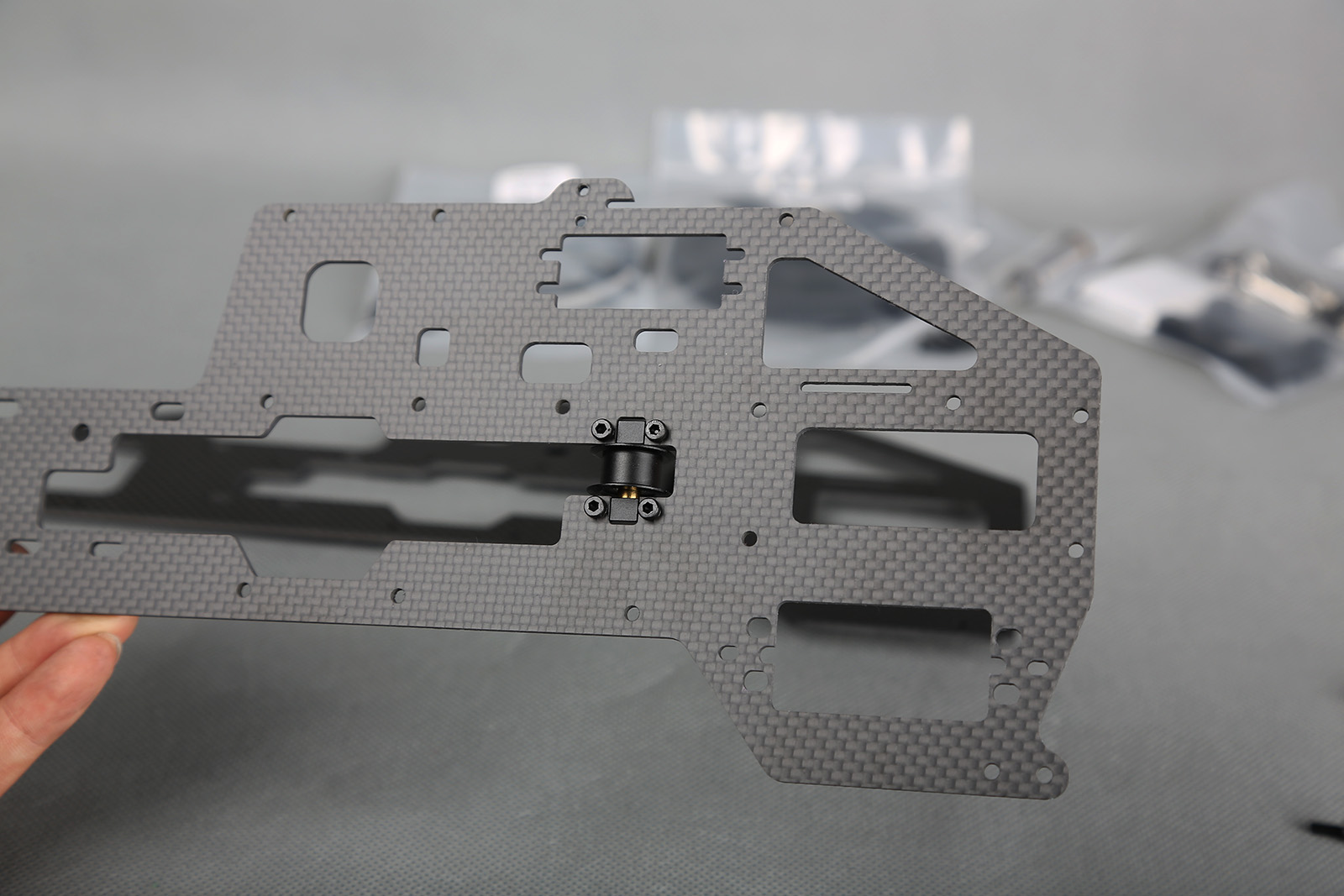

还要注意导向轮是安装在侧板内侧的，下图是左侧板。

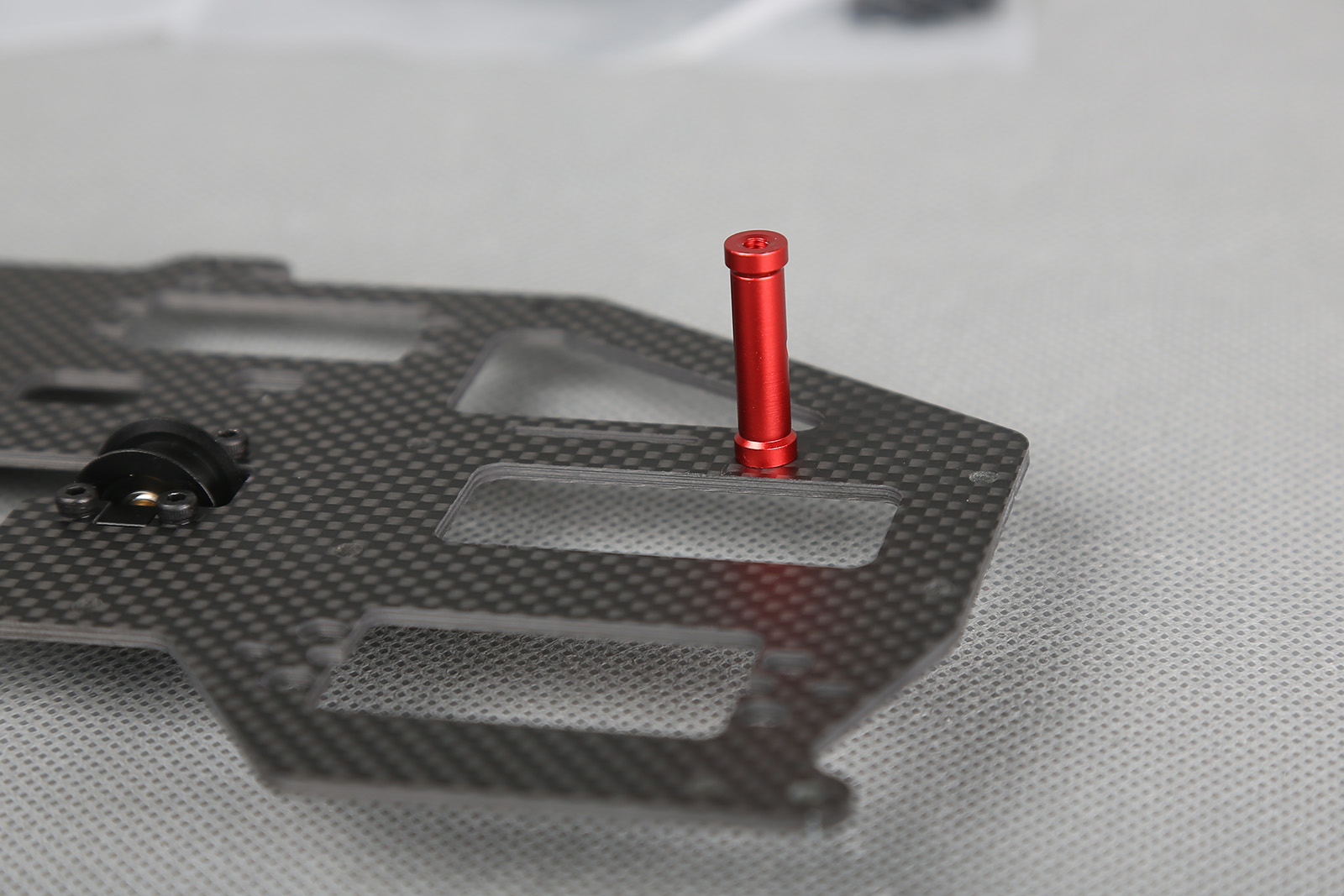

安装头罩固定柱，也要注意安装方向不要错了。

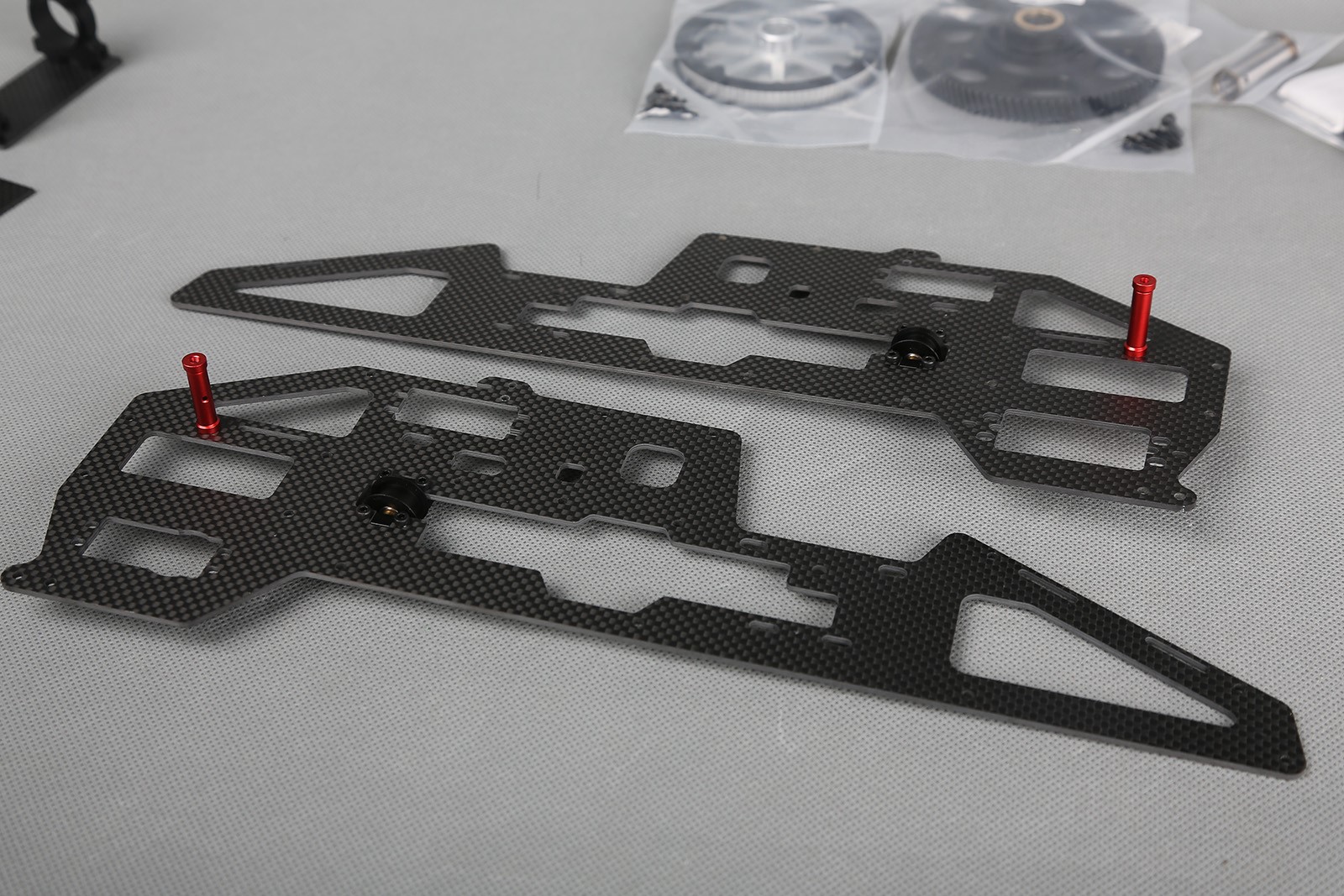

看下整体状态

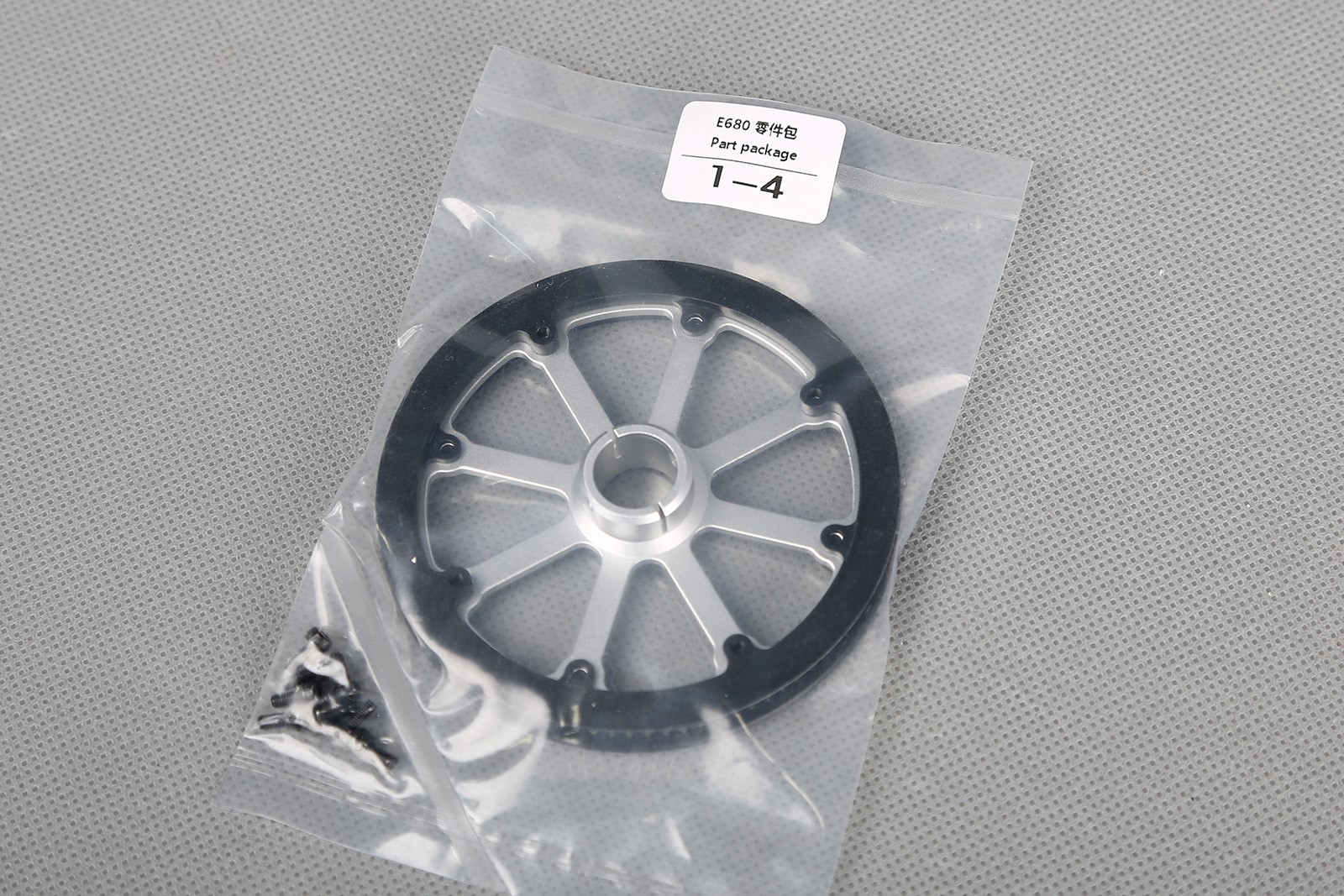

下面我们继续尾传动主齿轮的组装。1-4的零件包。

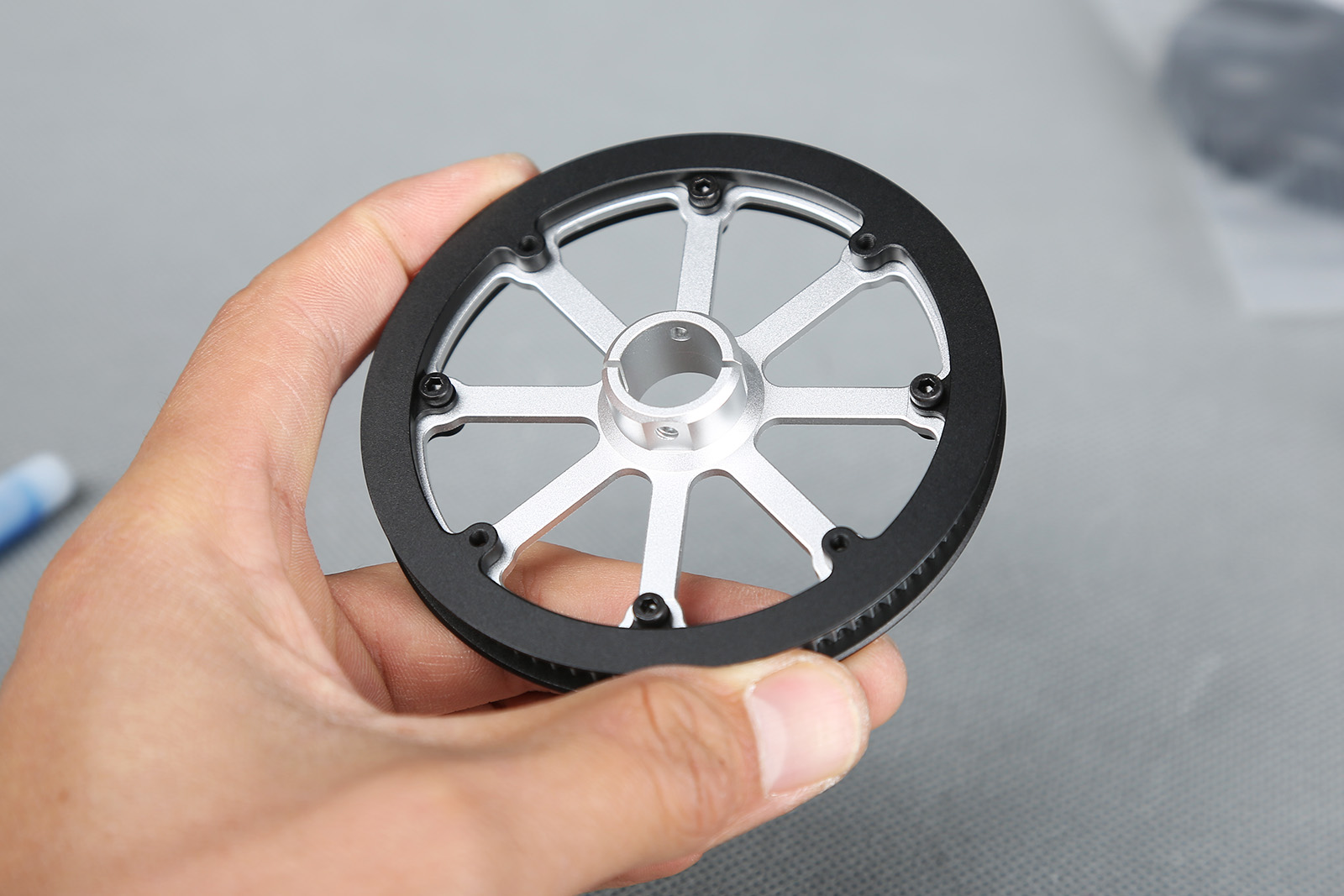

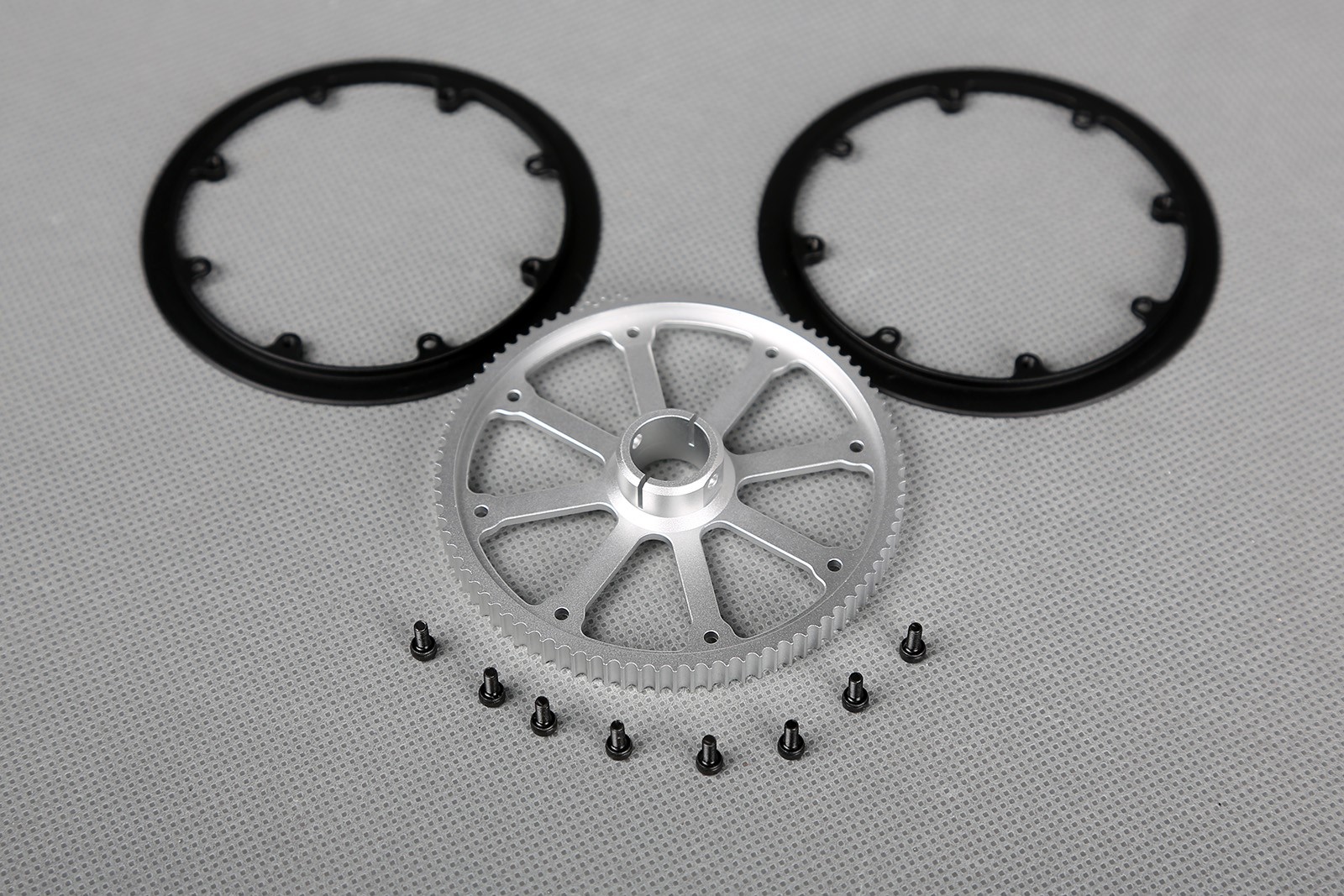

这里要注意，皮带轮挡边上有4个孔和4个螺牙，螺丝需要穿过一个挡边的孔位然后穿过银色齿轮，固定在另一个挡边的螺纹孔里。

还要注意螺丝需要分多次对角逐渐拧紧，切不可一颗一颗拧紧，这样有可能会造成挡边扭曲不平。

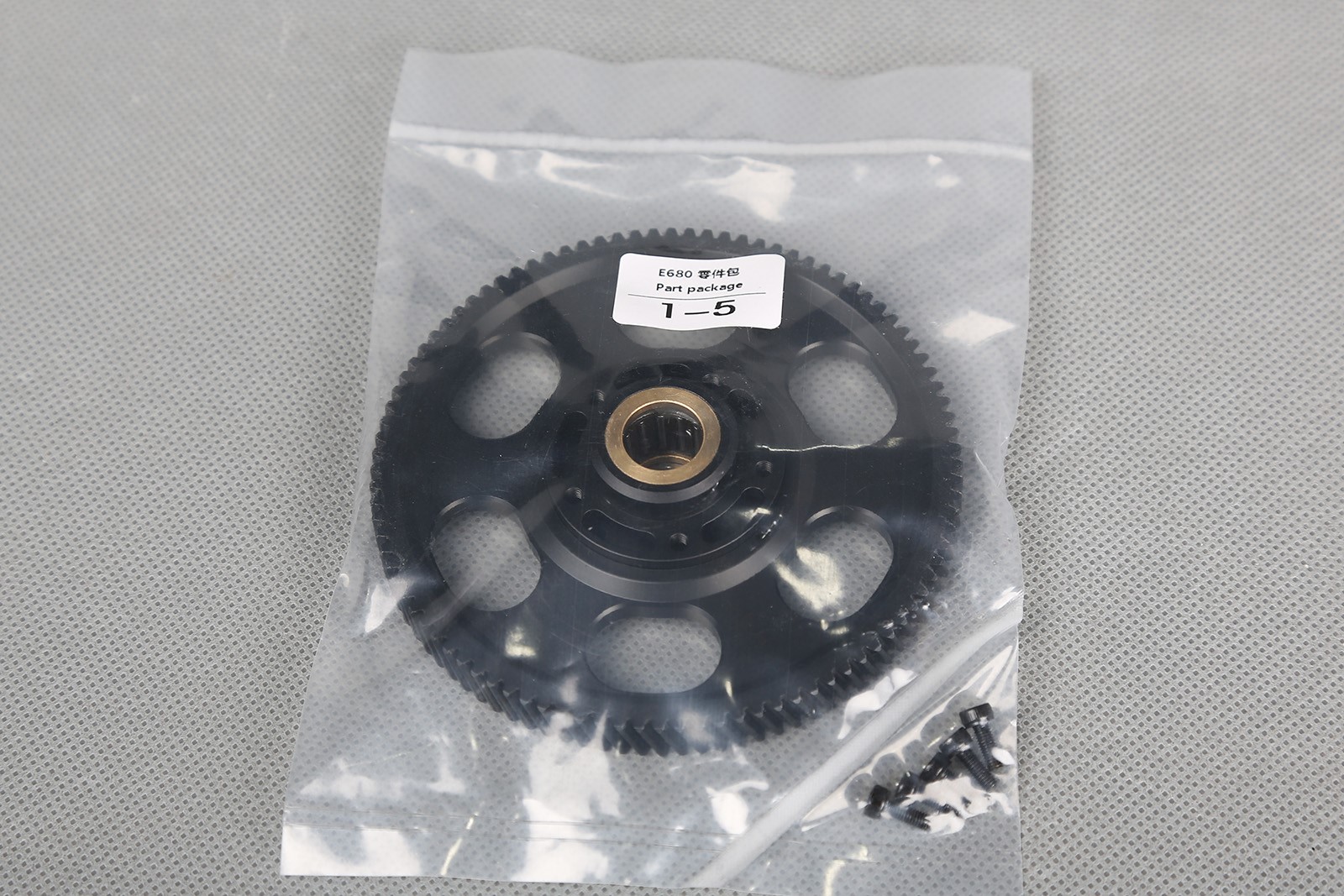

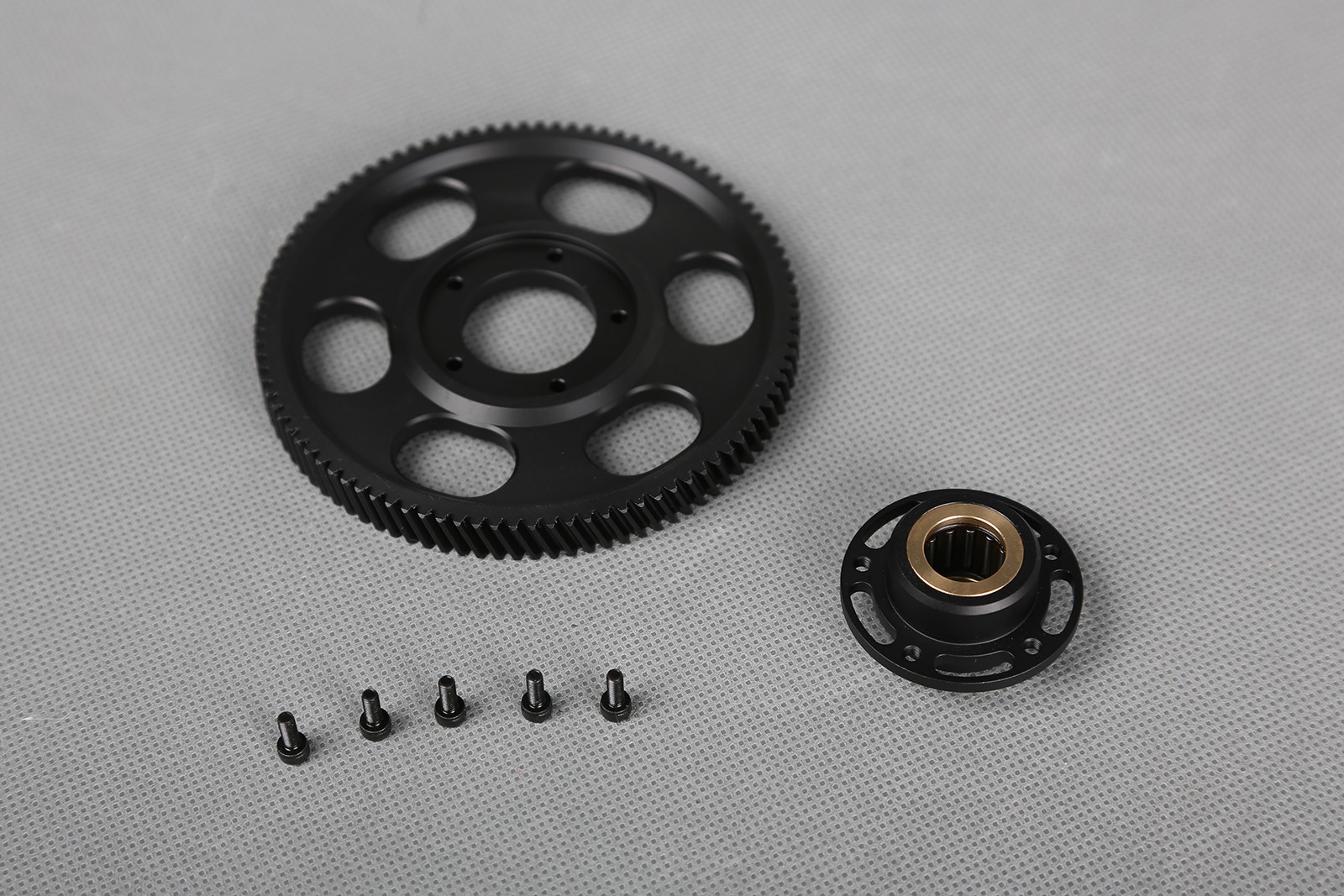

主齿轮的组装包。

因为主齿轮的斜率较大，需要齿轮有足够强度来抵抗垂直方向的分力，所以这个主齿是棒料CNC加工而成，强度、同心度和抗扭性都要比注塑齿轮好得多。

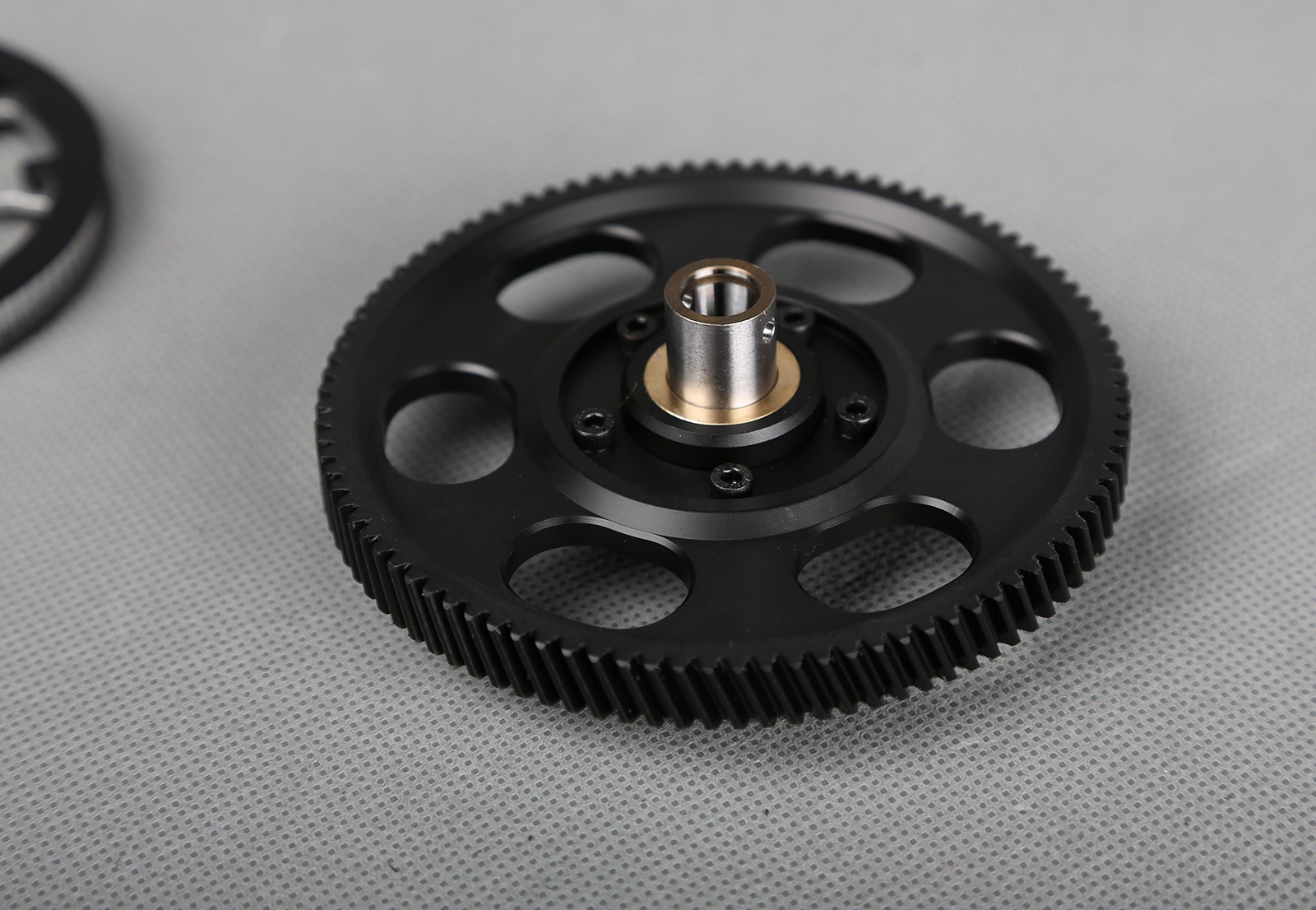

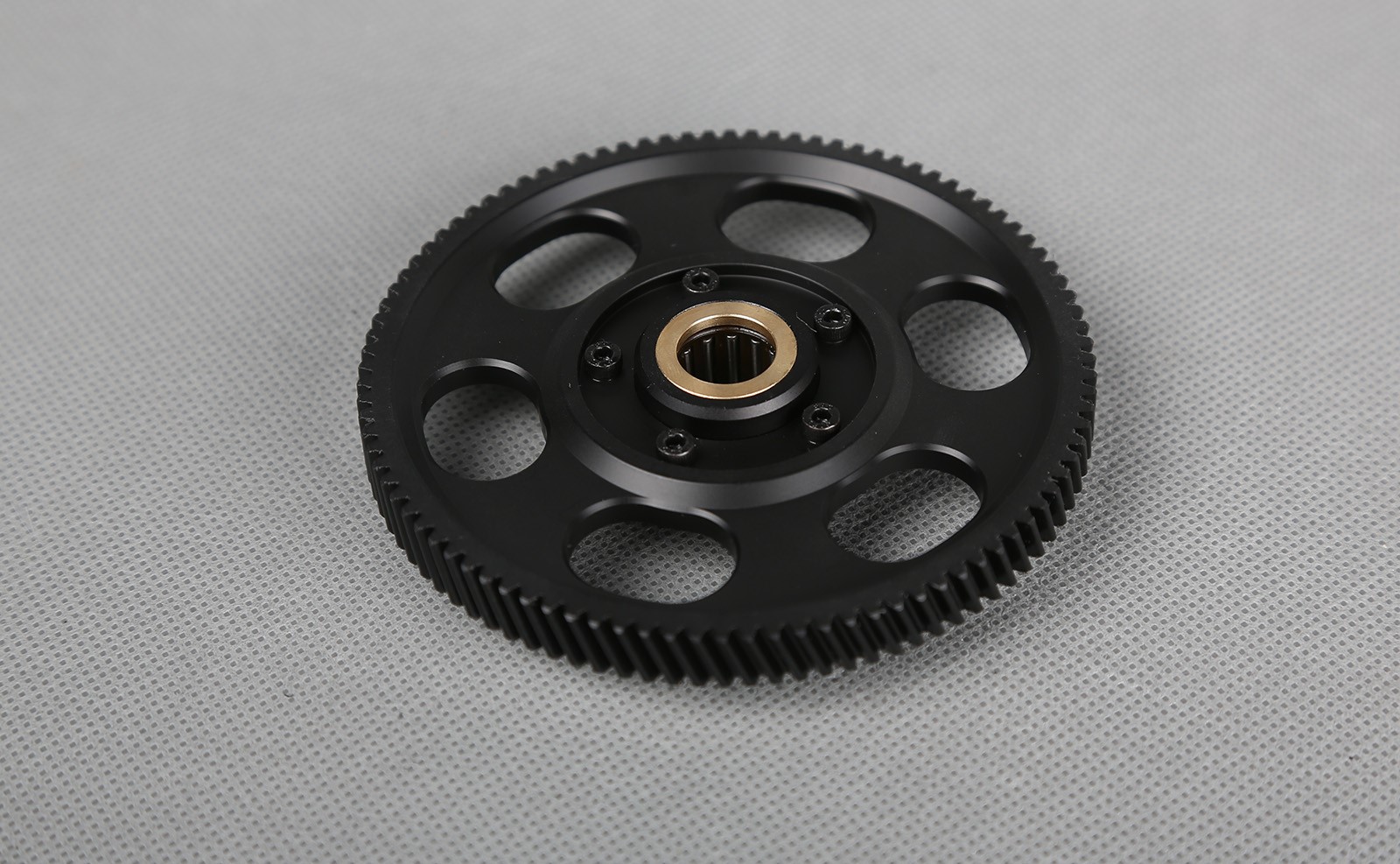

这里要注意单向轴承座的正反。还要注意POM齿轮的5个孔要对准单向轴承座的螺纹孔。如果孔位不同心，螺丝拧入的时候可能会带着倾斜角度，从而破坏螺纹，造成滑牙。齿轮为POM材质有一点柔韧性，所以这个位置不需要特别用力拧，螺丝胶量稍多一点即可
对了，这里要说下，原机带的螺丝胶强度不错，很少一点就可以啦。

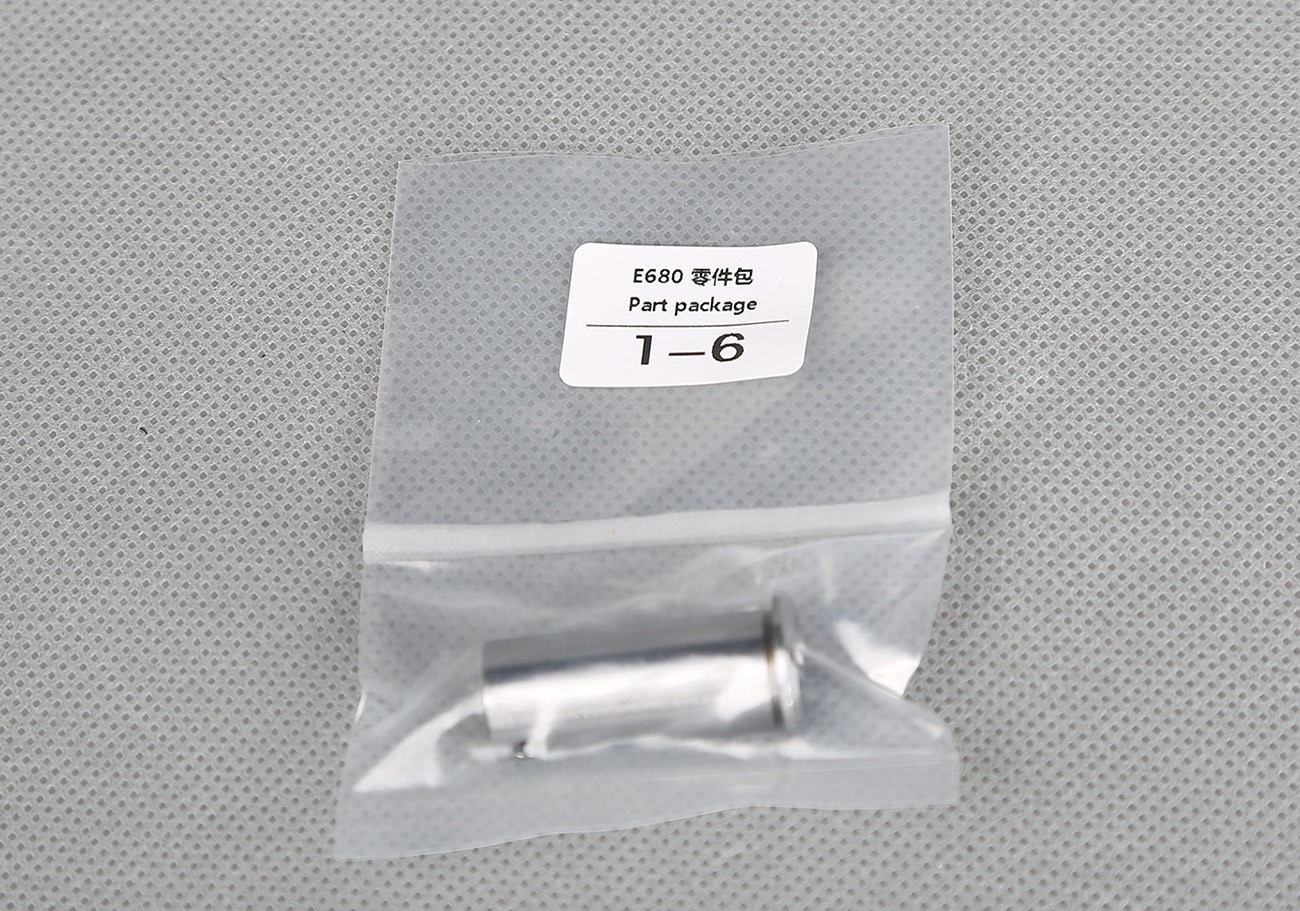

下面是单项轴承内套。

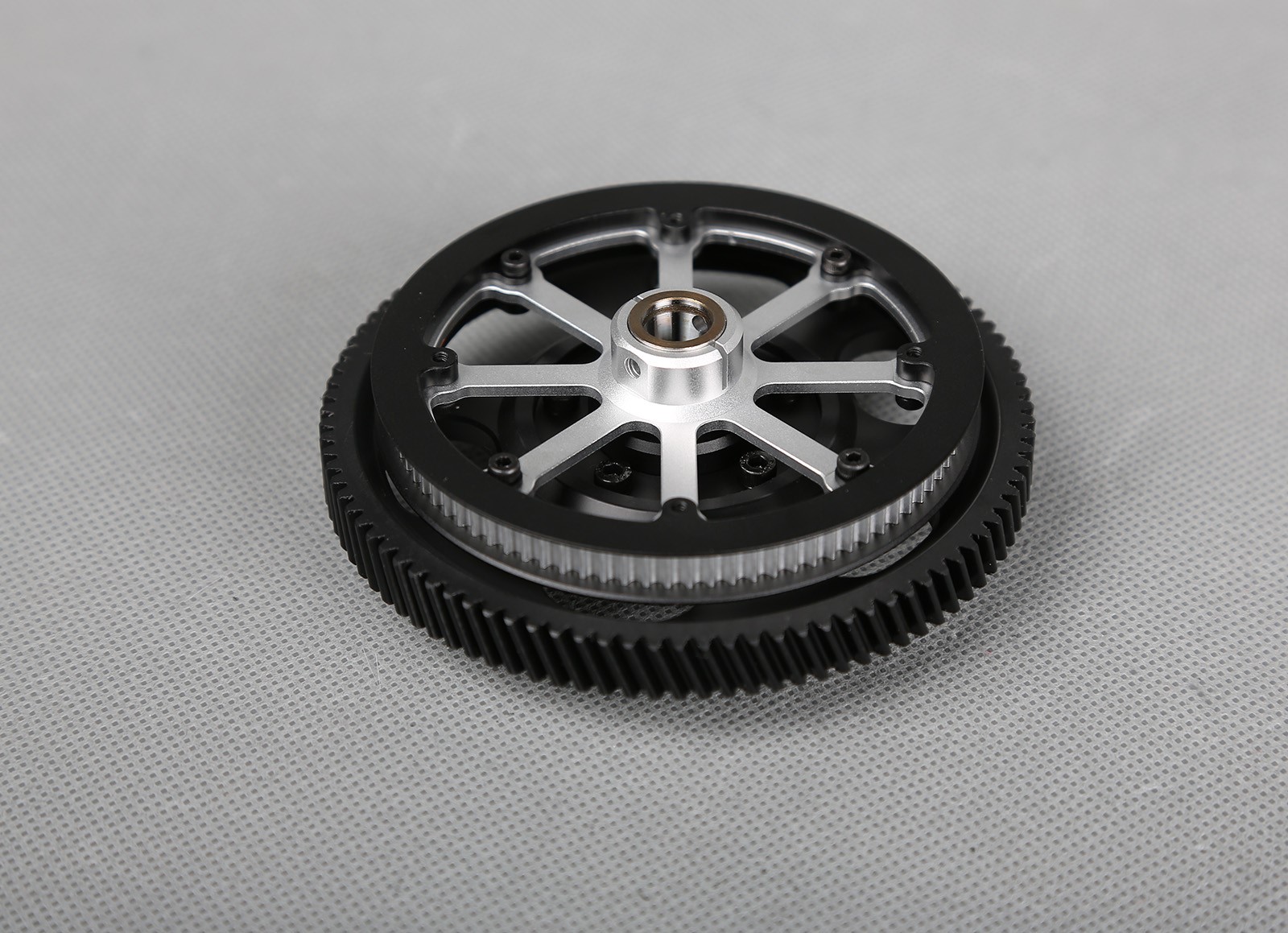

注意内套有防锈油，可以先擦干净，然后从主齿轮下面向上穿入。然后装上尾传动主齿轮。
