威翼 天璇星 RVE MERAK750 F3C竞技用机型(已停产)
2021-06-24   浏览次数 :

RVE致力于用技术与创新力为直升机特技飞行带来全新触感。

公司以“Refined Victory Equipment”为主旨理念,力争在遥控模型直升机竞技领域成为全球领先的品牌,以一流的技术和精湛的工艺重新定义了F3C精准的飞行内涵。

从创立至今,RVE一直坚守“求精品诚、激极创新”的企业精神。始终践行“精确、精准、精致”的产品观和价值观,将卓尔不群的创新理念贯穿到产品的每一个细节,展现飞行的无限可能。

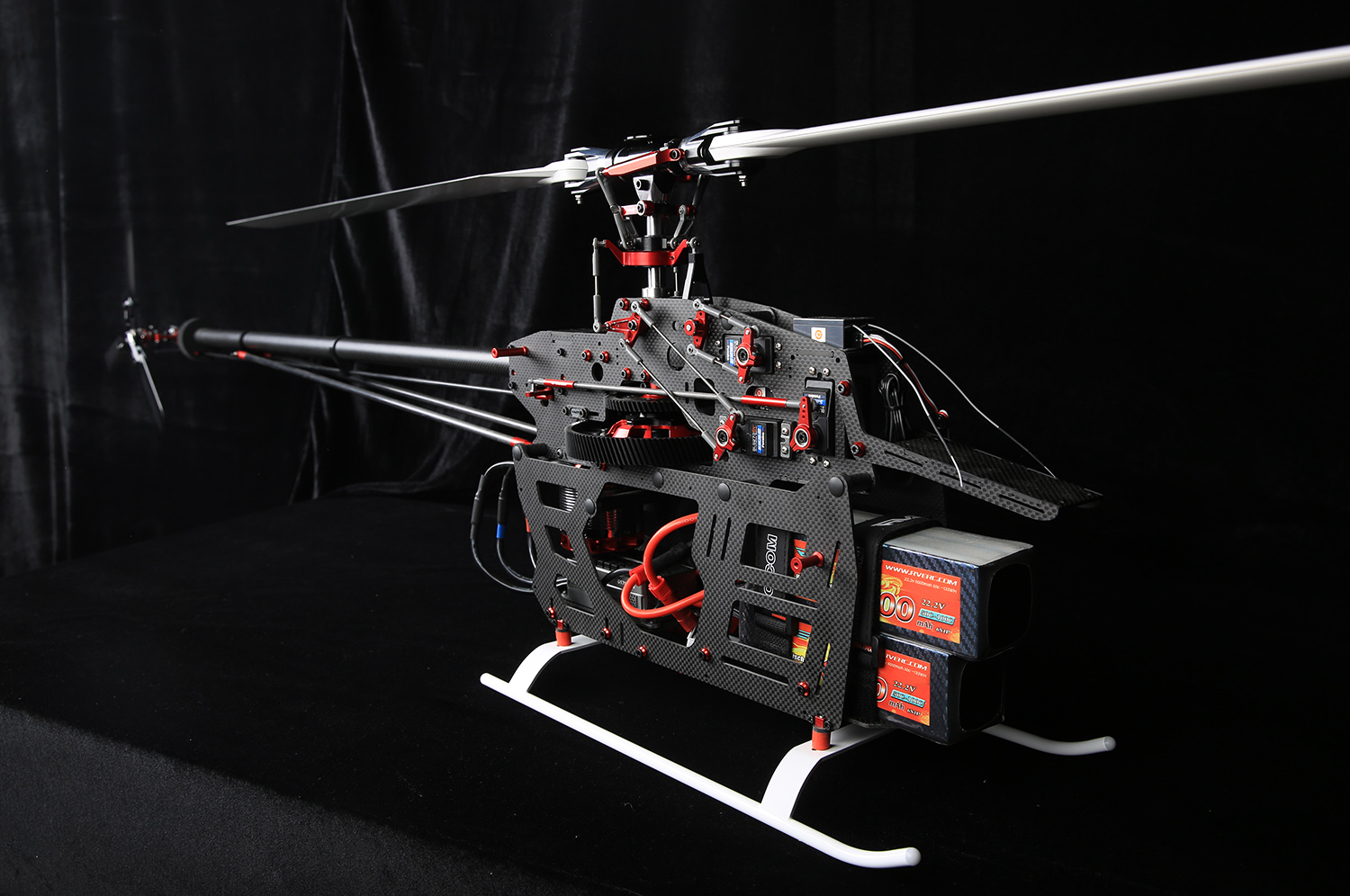

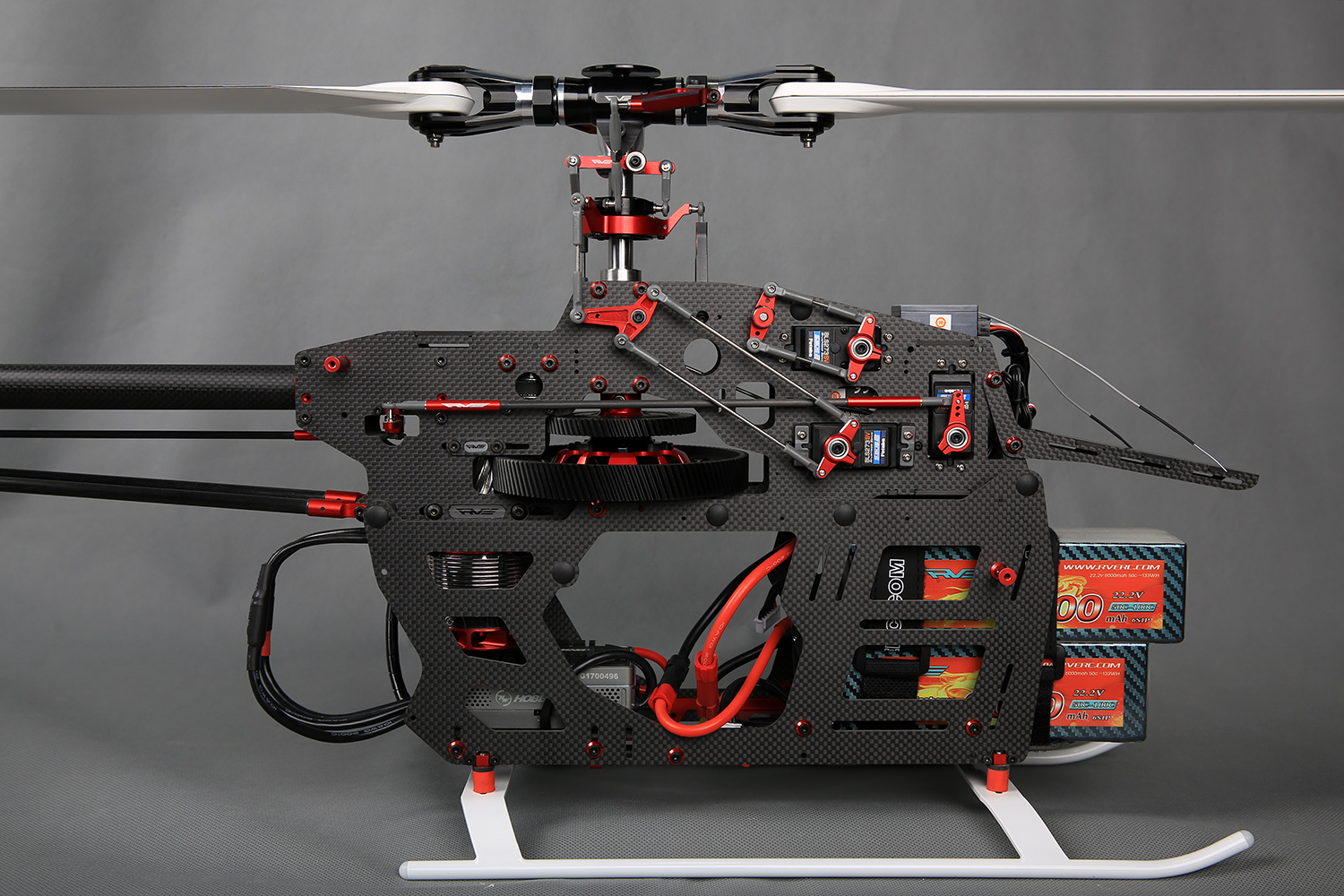

公司旗舰机型为MERAK 750 F3C竞技机,该机型经过了长时间的验证与测试才最终定型并量产。



设计特点:

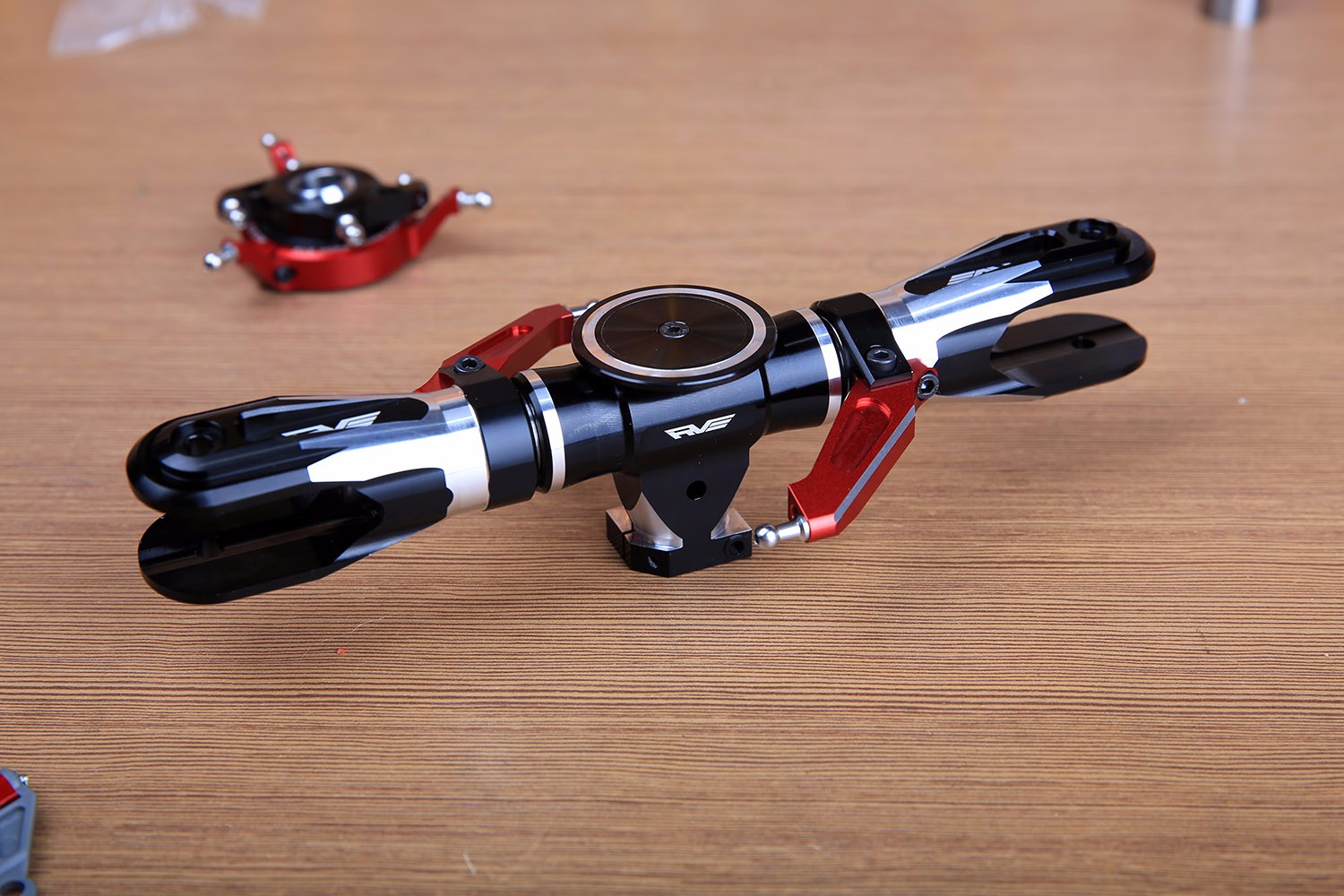

旋翼头整体降低高度,增强了机体的控制响应速度和抗风能力。
桨夹的控制摇长度和下掠角度增加,大大增强螺距和控制面的解析度。
相位摇臂轴承加大,可以有效控制虚位、延长使用寿命。
螺距控制拉杆采用钛合金正反牙可调拉杆,强度高螺距准。
倾斜盘采用两颗薄壁轴承来支撑,侧面还带有锁紧结构有效减小控制虚位。
超硬的12MM空心主轴同心度特别高。

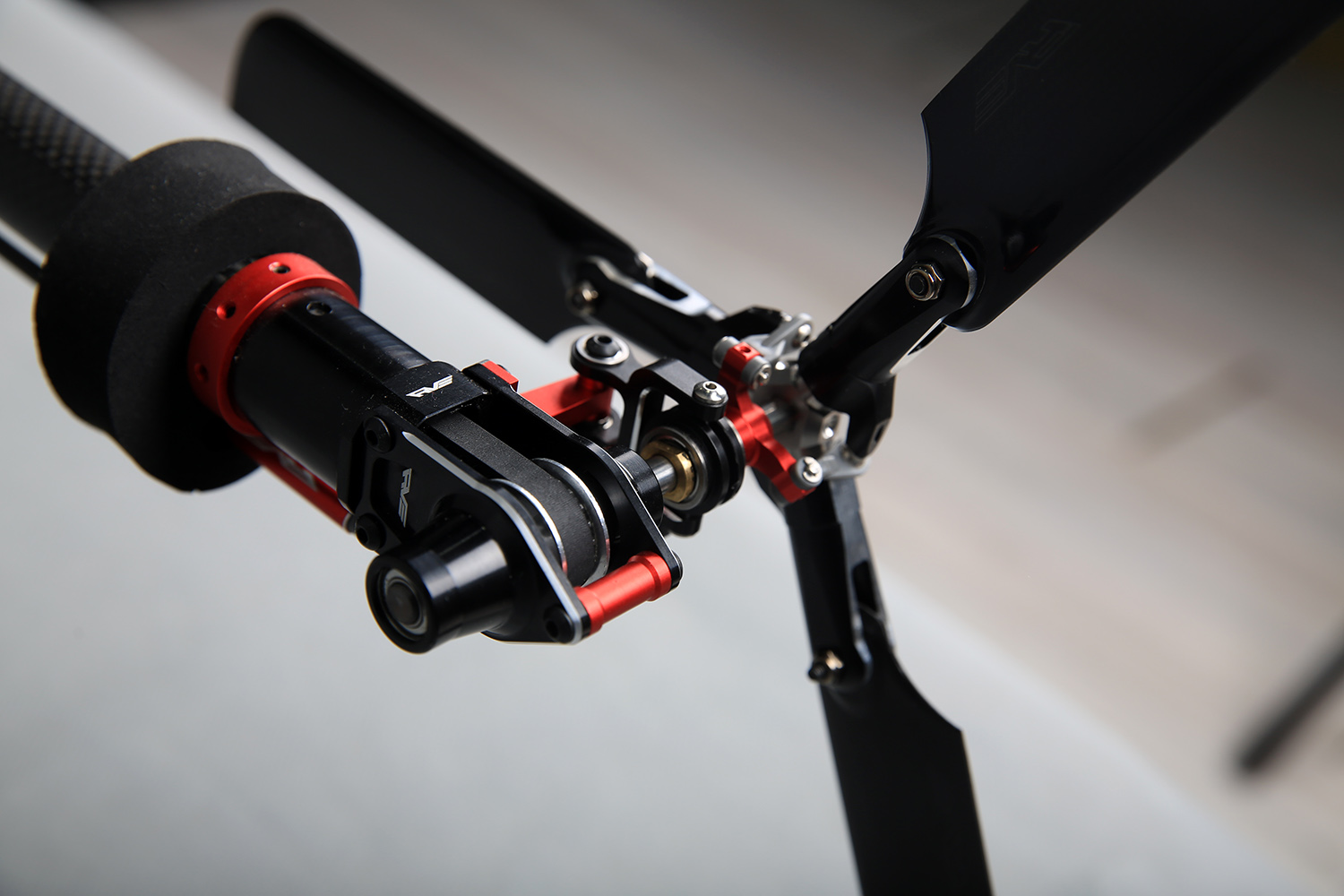

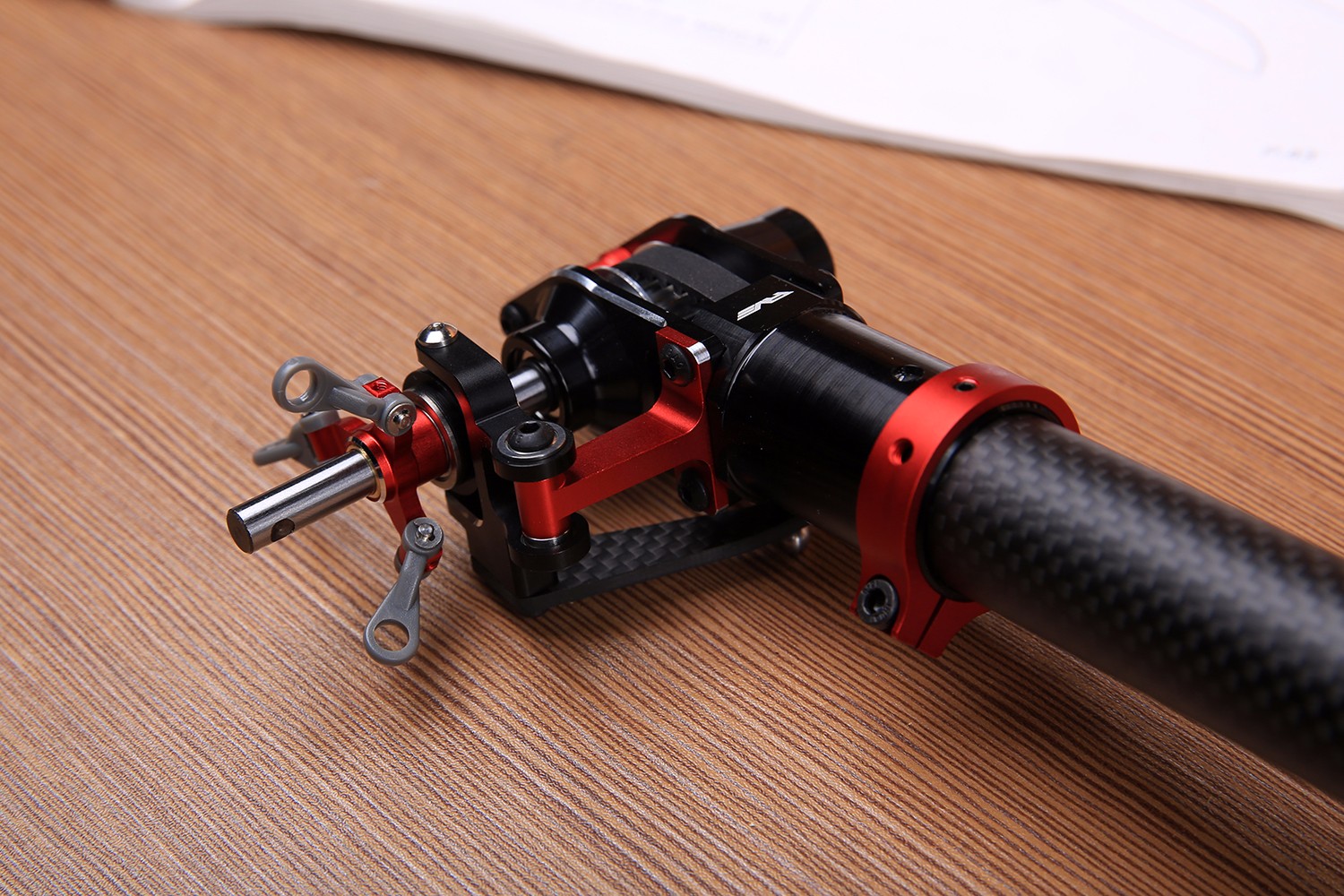

三桨尾旋翼系统使尾部控制更精准,有效增加强测风情况下的尾锁定效果!齿轮采用20度斜齿,静音效果明显并增加齿轮寿命。
尾滑套直径加大,壁厚增加防止断裂也更耐磨。

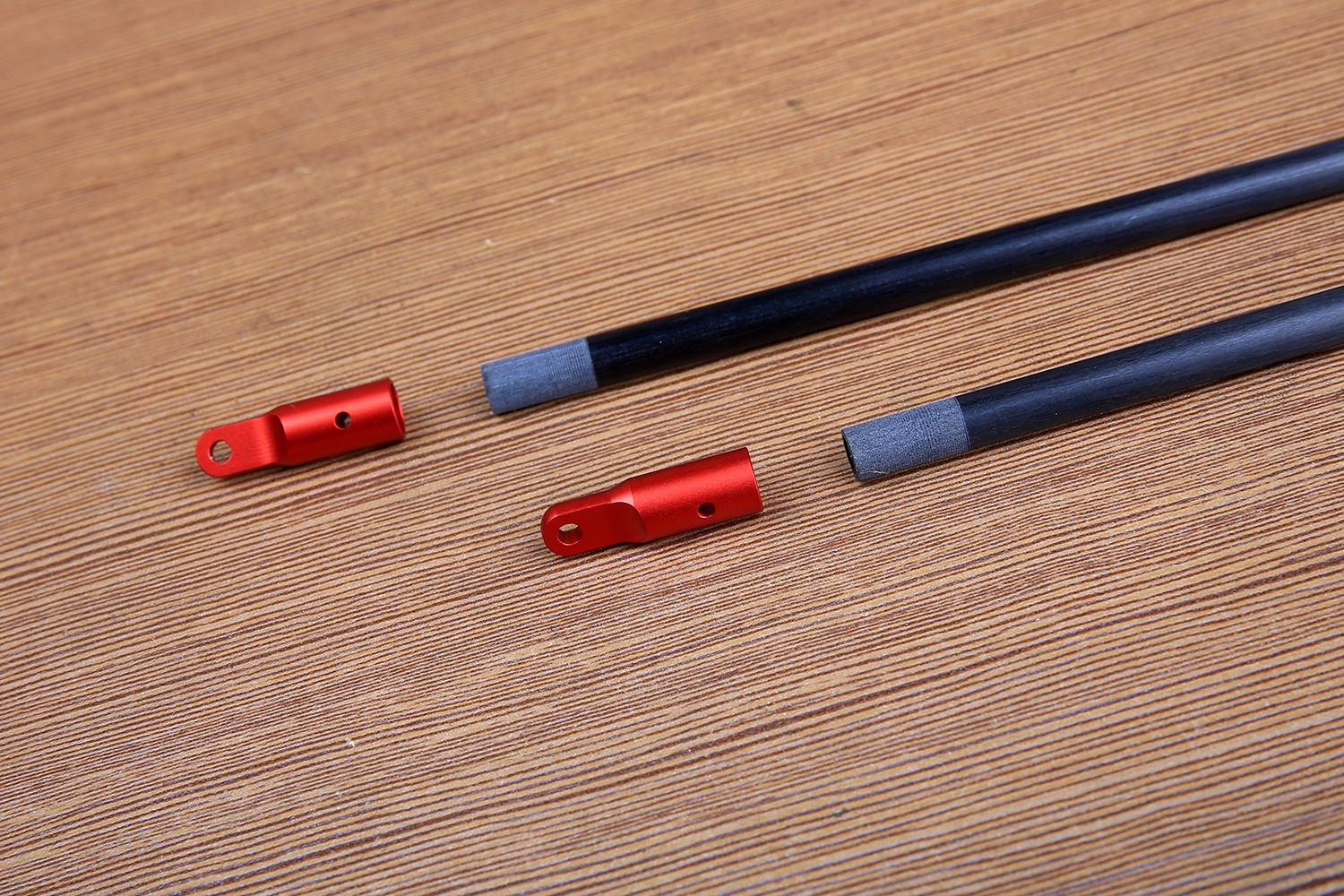

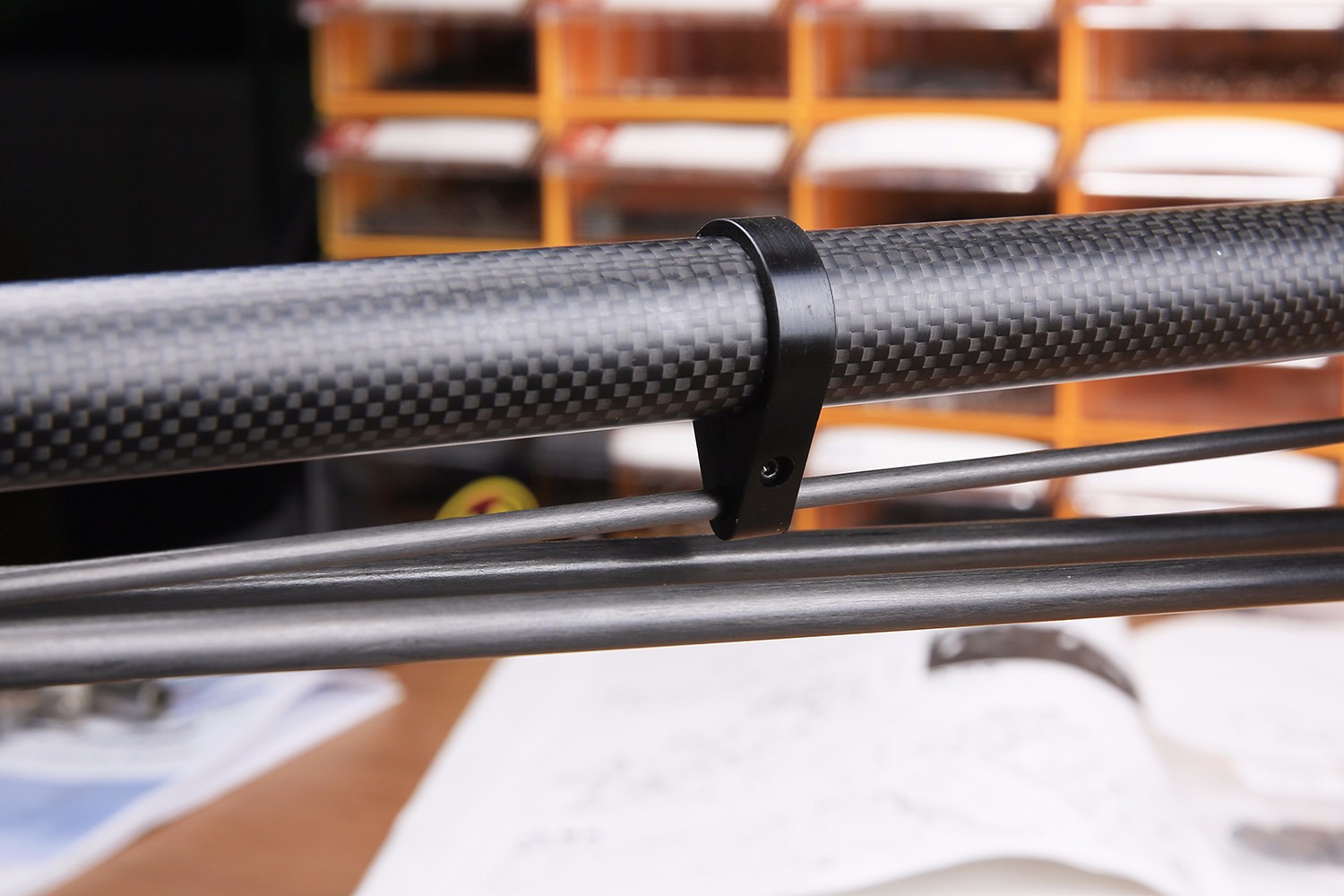

尾舵控制杆采用4mm碳纤维杆,增加控制精度及减小共振,可靠、耐用。

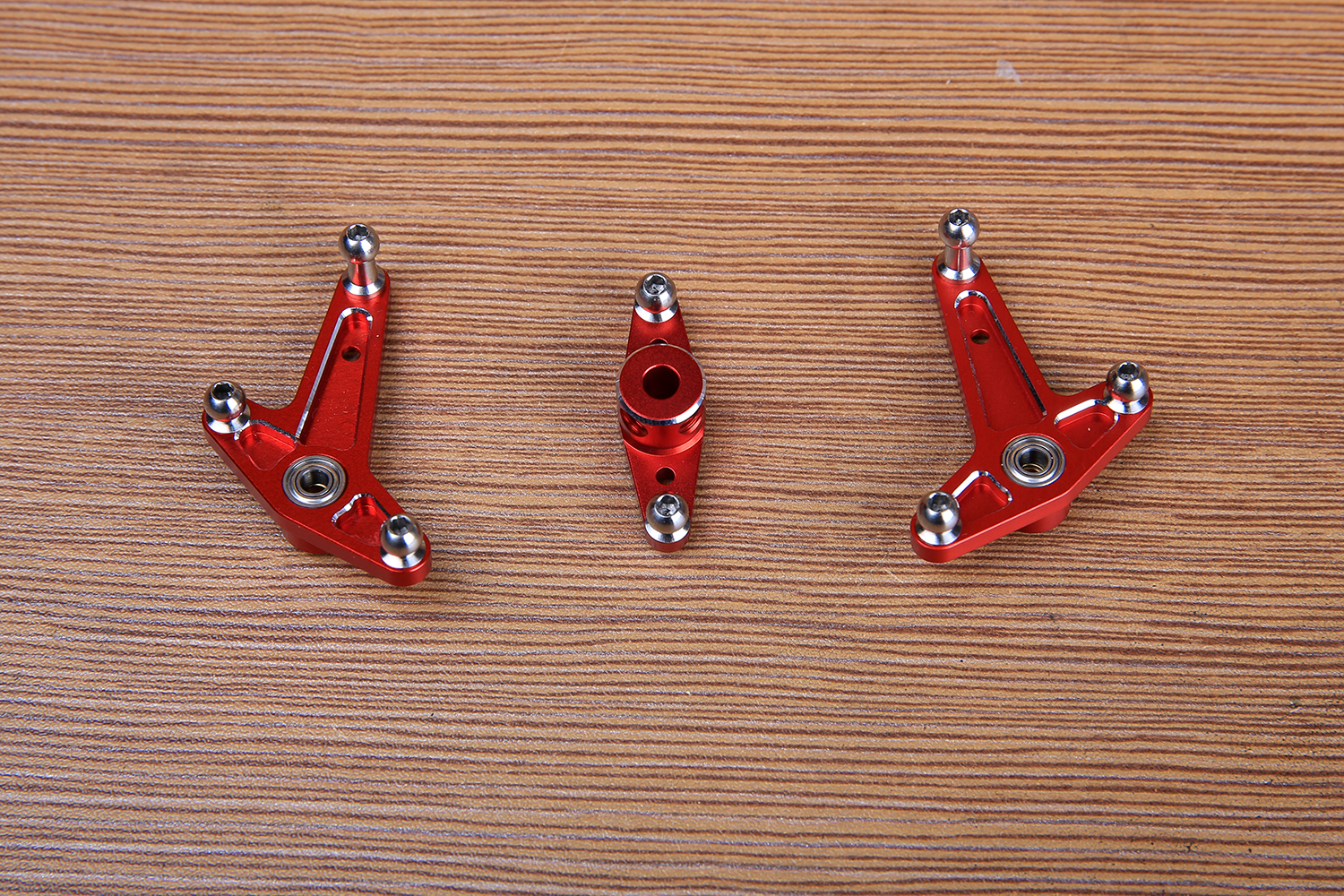

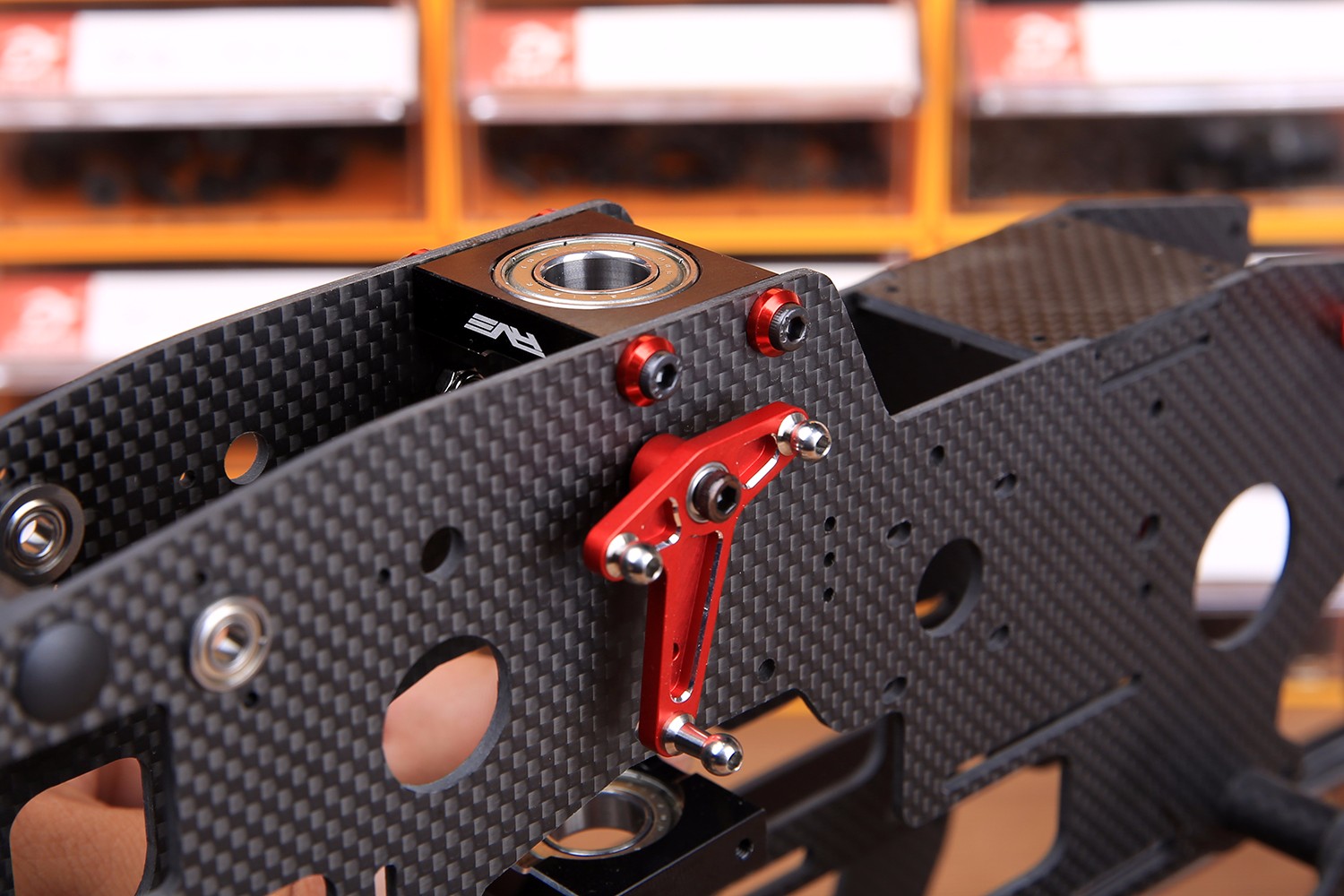

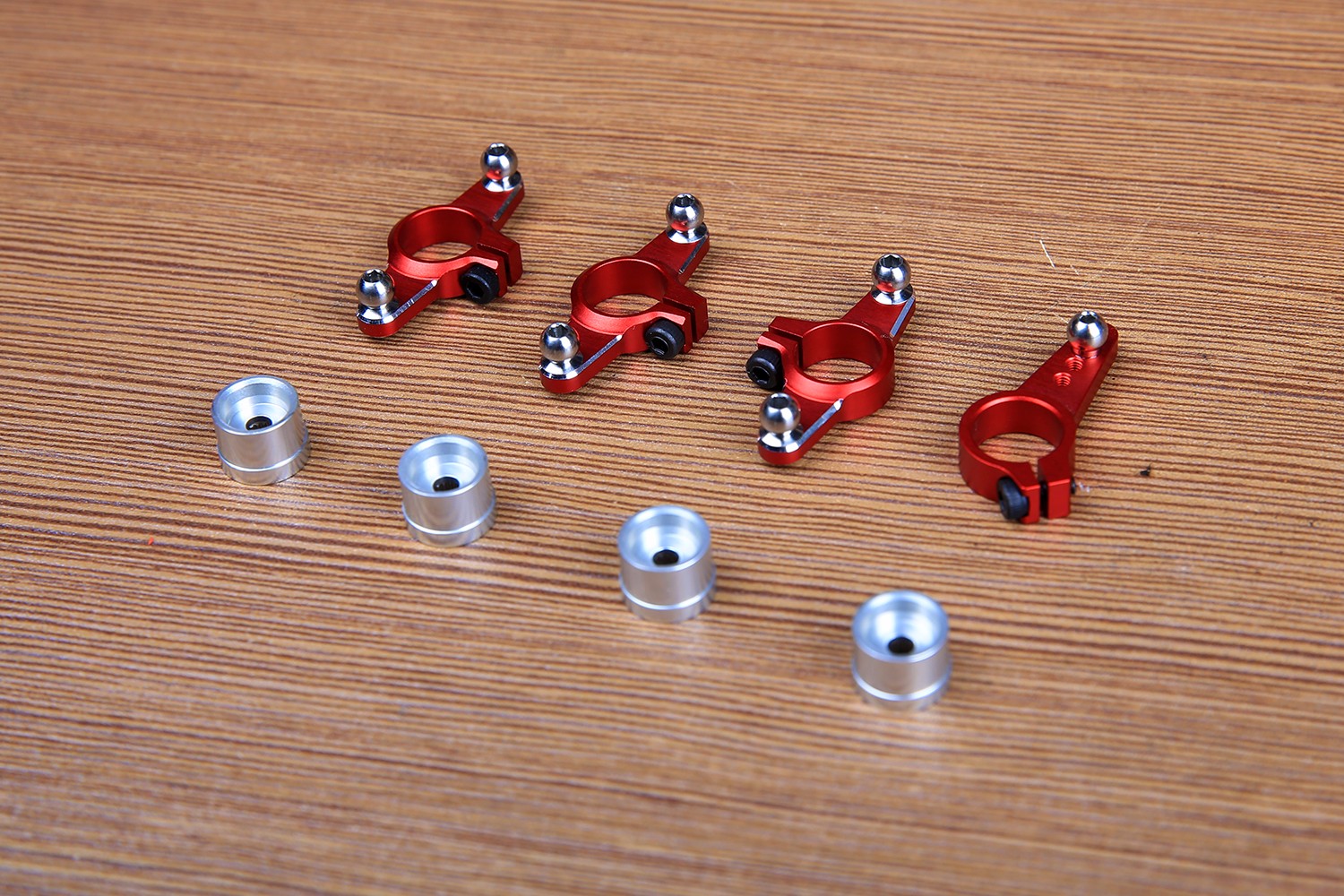

可调摇臂加双推连杆设计让倾斜盘的调整变得轻松,控制更精准,还可以延长舵机寿命。
电调下面设计有动力电池插头安装座,方便电池插头的拔插。
全铝合金轻量化脚架,强度高,韧性好!
部分金属零件都经过镜面高光处理,品质一流!


机架结构特点:

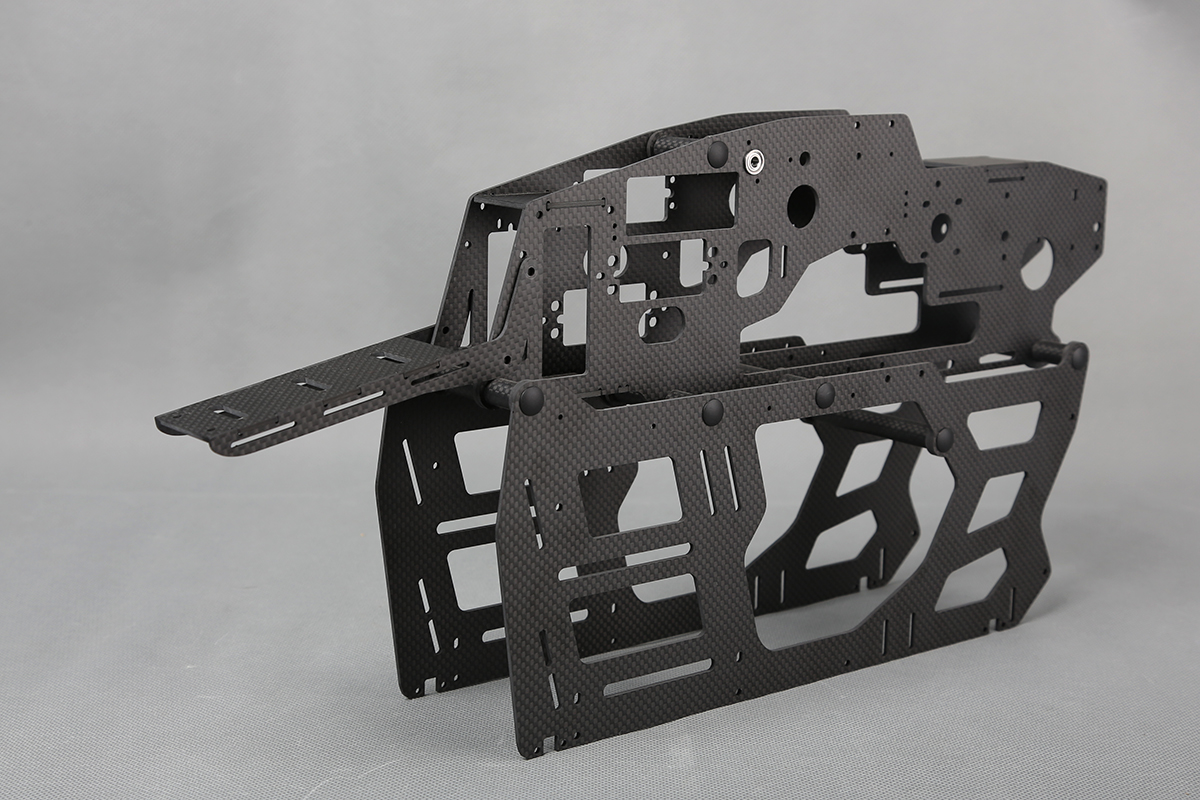

四片侧板通过10MM碳管一体粘接而成,整体的结构强度提升明显,侧板也更不容易变形!

粘接时采用专用夹具来防止成型时的扭曲,保证主轴三颗轴承座的垂直度和顺畅,方便安装!

侧板采用纯日本进口东丽碳纤,板材刚性跟国产碳纤板比好的不是一点点。

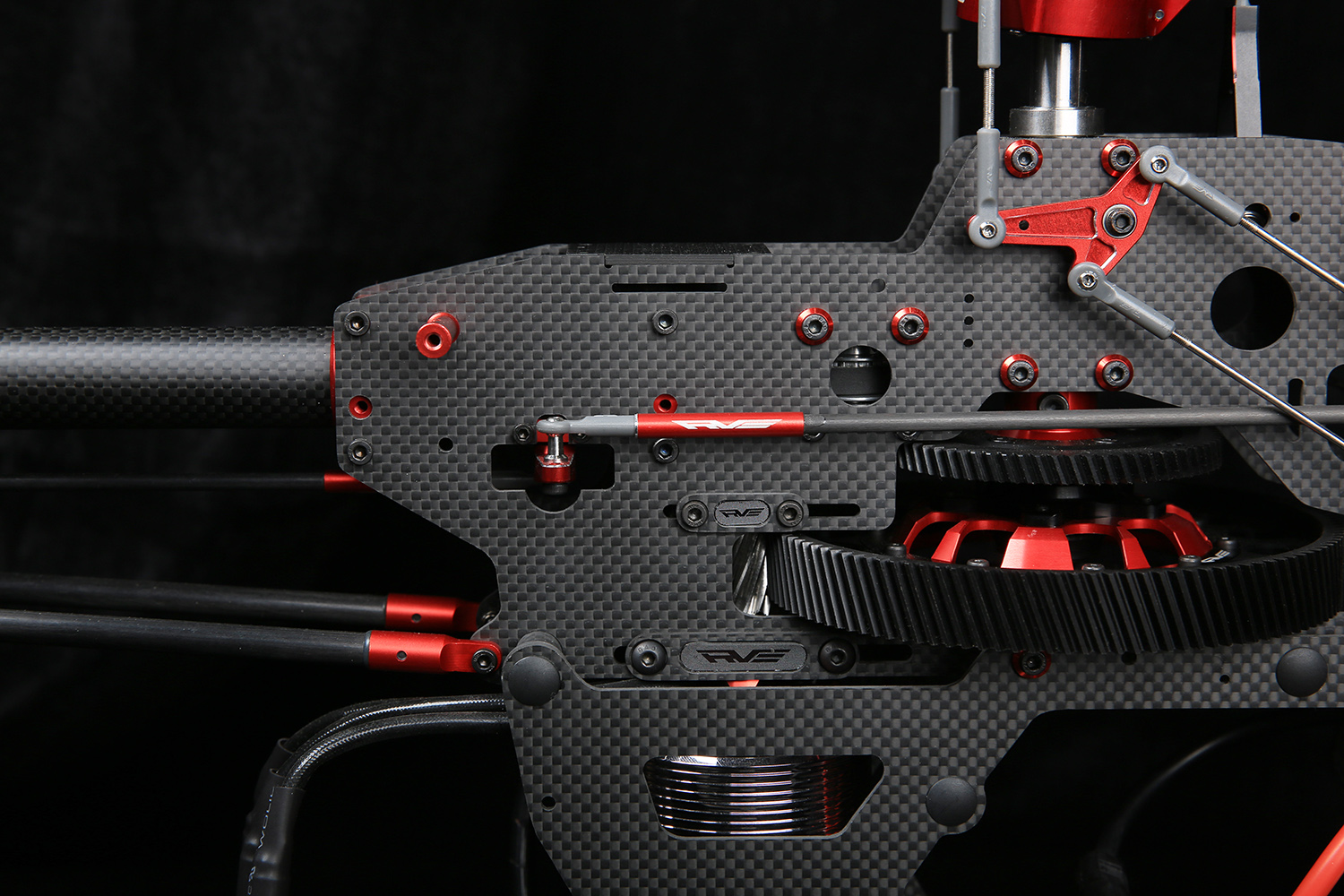

内外侧板结合处的螺丝和支撑柱被碳管代替,有效增强整体抗扭性还减轻了重量!

优化了电池仓的空间和前设备安装板的位置,让大容量电池的拆装也不会被卡到。











RVE MERAK750 F3C竞技用机型(图8)



RVE MERAK750 F3C竞技用机型(图9)

RVE MERAK750 F3C竞技用机型(图10)



RVE MERAK750 F3C竞技用机型(图11)

RVE MERAK750 F3C竞技用机型(图12)

RVE MERAK750 F3C竞技用机型(图13)

RVE MERAK750 F3C竞技用机型(图14)

RVE MERAK750 F3C竞技用机型(图15)

RVE MERAK750 F3C竞技用机型(图16)





RVE MERAK750 F3C竞技用机型(图17)

RVE MERAK750 F3C竞技用机型(图18)

RVE MERAK750 F3C竞技用机型(图19)
